Von hochwertigen Rohmaterialien bis zur präzisen Bearbeitung wird jeder Arbeitsschritt streng kontrolliert, um hochpräzise und hochfeste Kernkomponenten für Drehmaschinen herzustellen.
Geeignet für die Massenproduktion, die Bearbeitung präziser Bauteile und die kundenspezifische Fertigung von Sonderteilen, mit tiefgreifender Erfahrung in verschiedenen Branchen.
| X-Achsen-Hub | mm | 650 |
| Y-Achsen-Hub | mm | 450 |
| Z-Achsen-Hub | mm | 460 |
| Abstand von Spindelnase bis Arbeitstisch | mm | 90~550 |
| Abstand von der Spindelmitte zur Säulenfläche | mm | 415 |
| Arbeitsflächengröße | mm | 900*400 |
| Projekt (VMC650) | Einheit | Spezifikation |
| X-Achse Verfahrweg | mm | 650 |
| Y-Achse Verfahrweg | mm | 450 |
| Z-Achse Verfahrweg | mm | 460 |
| Abstand von der Spindelspitze zur Arbeitsplatte | mm | 90~550 |
| Abstand von der Spindelmitte zur Säulenfläche | mm | 415 |
| Arbeitsflächenbereich | mm | 900*400 |
| Maximale Belastung der Arbeitsplatte | kg | 500 |
| T-Nutenanzahl und -größe (Breite x Anzahl x Teilung) | mm | 16*5*75 |
| Höhe der Arbeitsplatte über dem Boden | mm | 780 |
| Spindelkonus | - | BT40/φ120 |
| Präzision der Kugelumlaufspindel | Stufe | P4 |
| Steuerungssystem | - | GSK25i |
| X-Achsenmotor | nm | 10 |
| Y-Achsenmotor | nm | 10 |
| Z-Achsenmotor | nm | 15 |
| Spindelmotor | kw | 5.5/7.5 |
| Gesamtmasse ca. | kg | 2200 |
| Gusseisenbett mit hoher Festigkeit |
| X/Y/Z Drei-Achsen-Führungsschiene (Taiwan Hiwin oder Yintai) |
| Präzisions-Kugelgewindespindel |
| BT40 Spindel |
| 8000 U/min Spindel (einige Hersteller bieten 10000/12000 U/min an) |
| Spindel-Blasluftsystem |
| Automatisches Schmierungssystem |
| Vollständig geschlossener Schutz |
| Arbeitslicht |
| Dreifarbige Warnleuchte |
| Kühlsystem (Wasserpumpe + Kühlmittelbehälter) |
| Servoantriebssystem |
| Spindelantrieb |
| Kühlungssystem für den Schaltschrank |
| Handheld-Elektronik-Handrad (MPG) |
| USB-/Netzwerk-Datenübertragungsanschluss |
| Automatische Alarm- und Schutzfunktion |
| 10000/12000rpm Spindeldrehzahl |

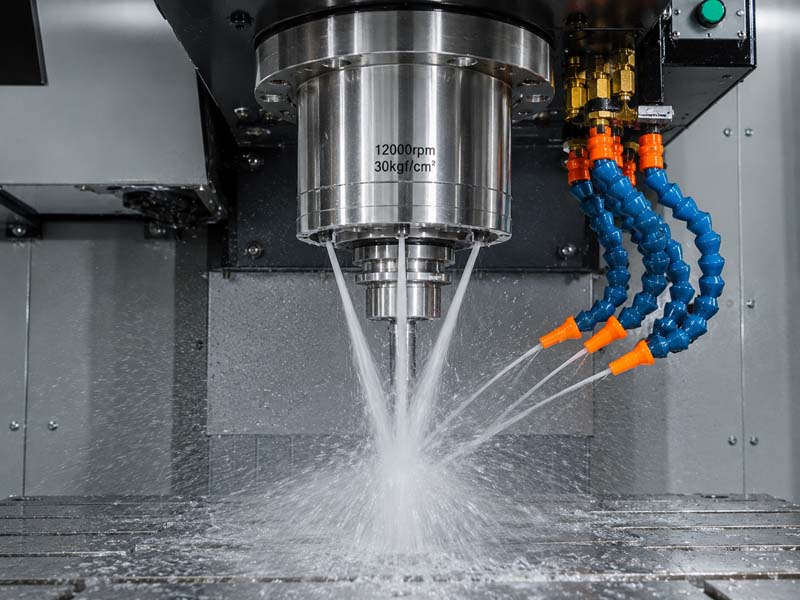

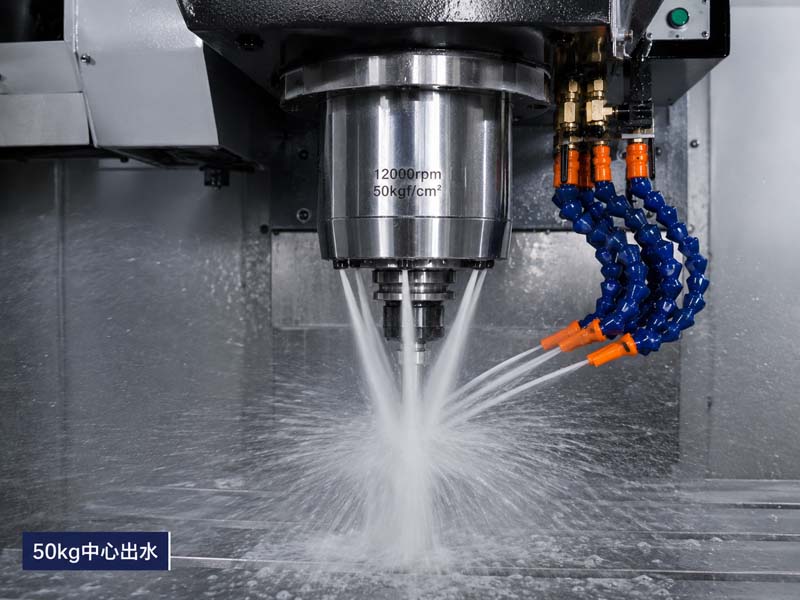

| 30kg/50kg zentrale Wasserabgabe |
| 170/200mm vierte Achse |
| 125/170 fünfte Achse |
| Kettenspanneinrichtung |

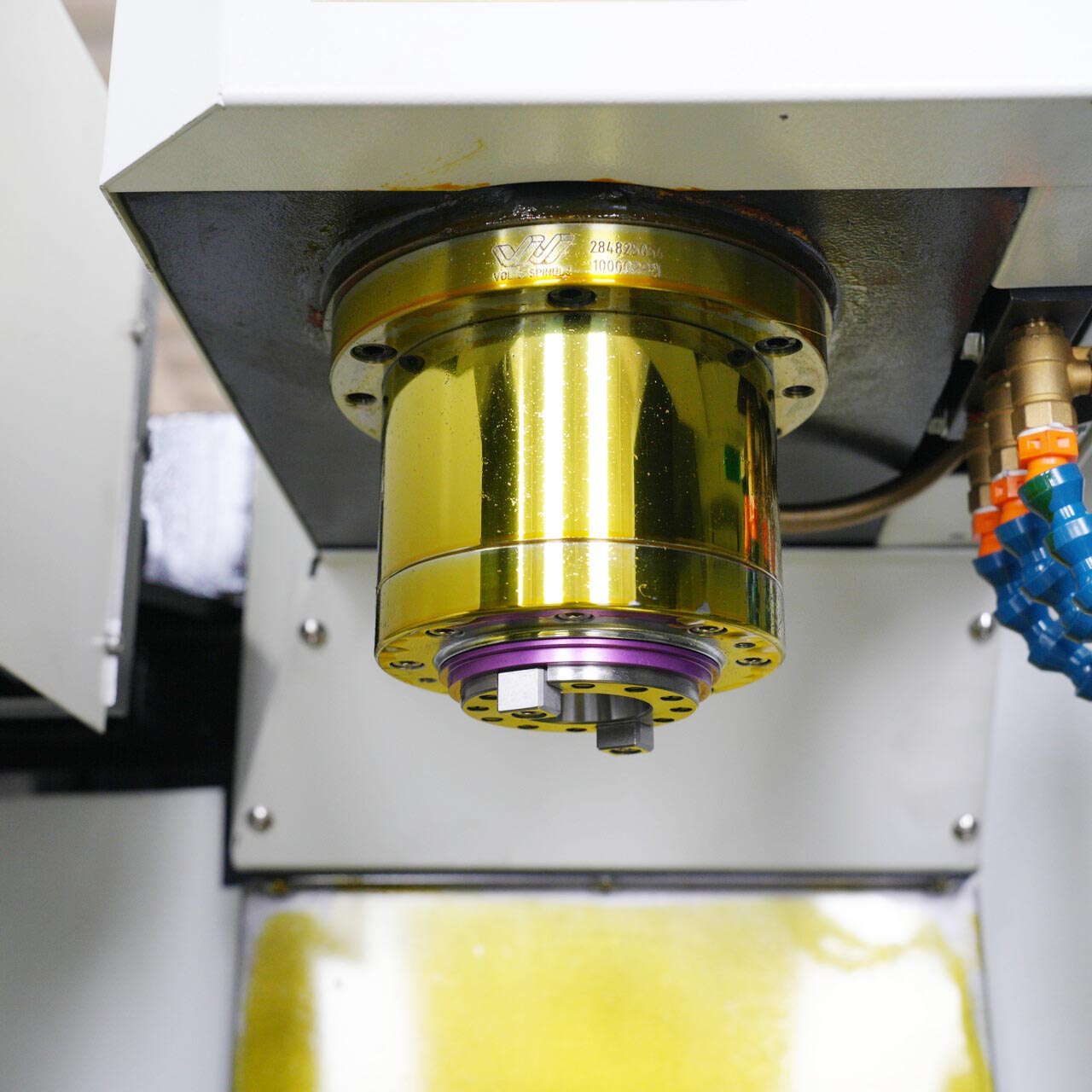

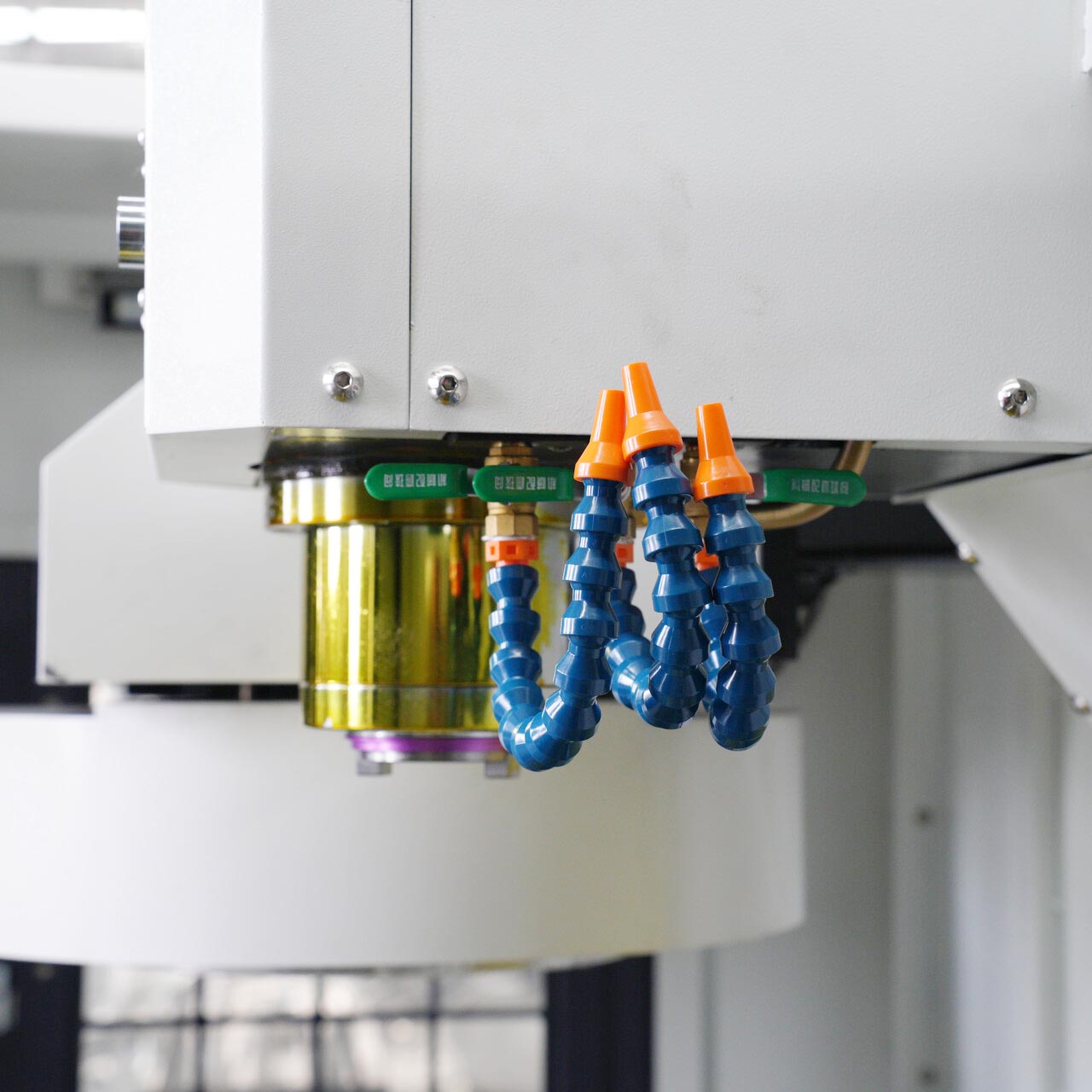

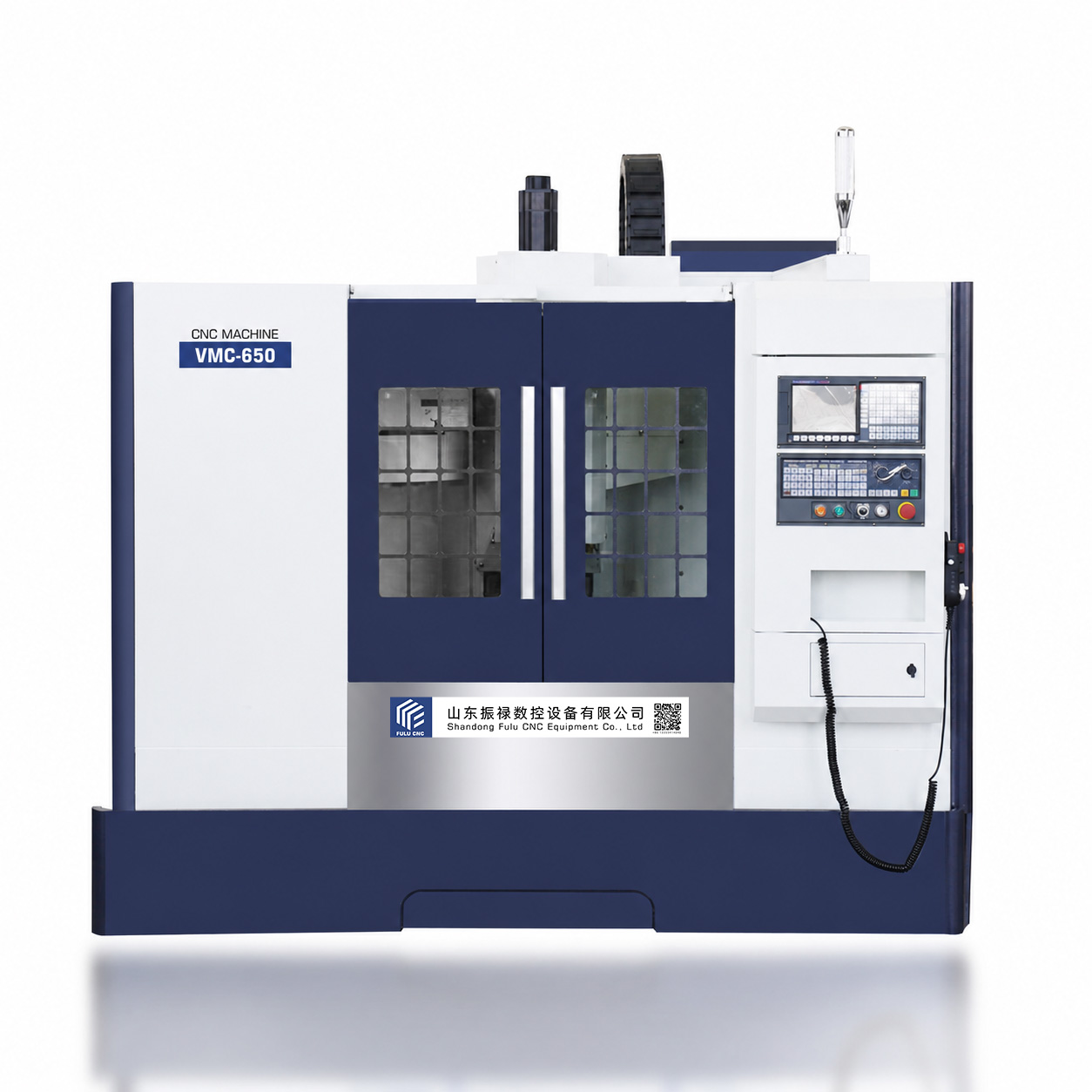

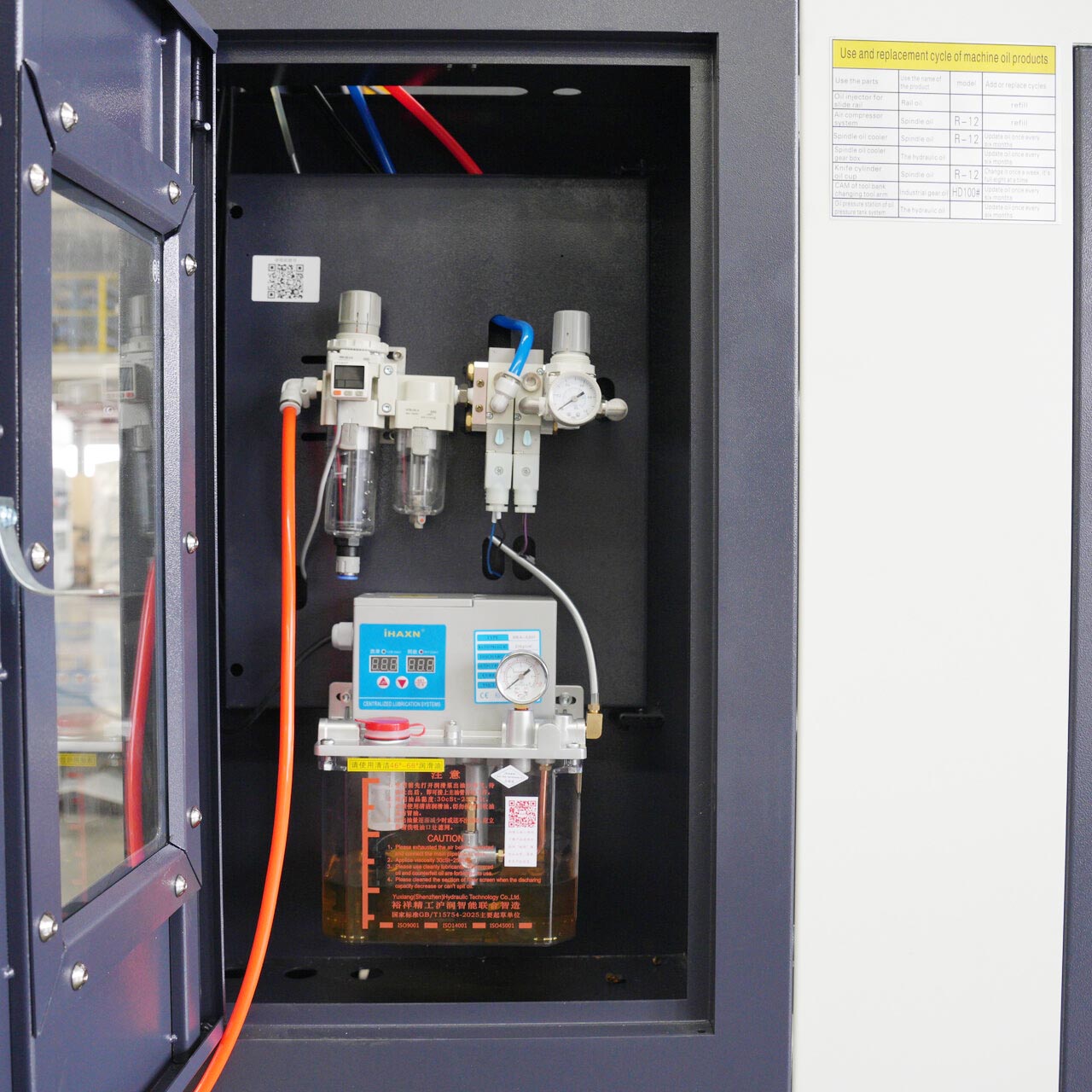

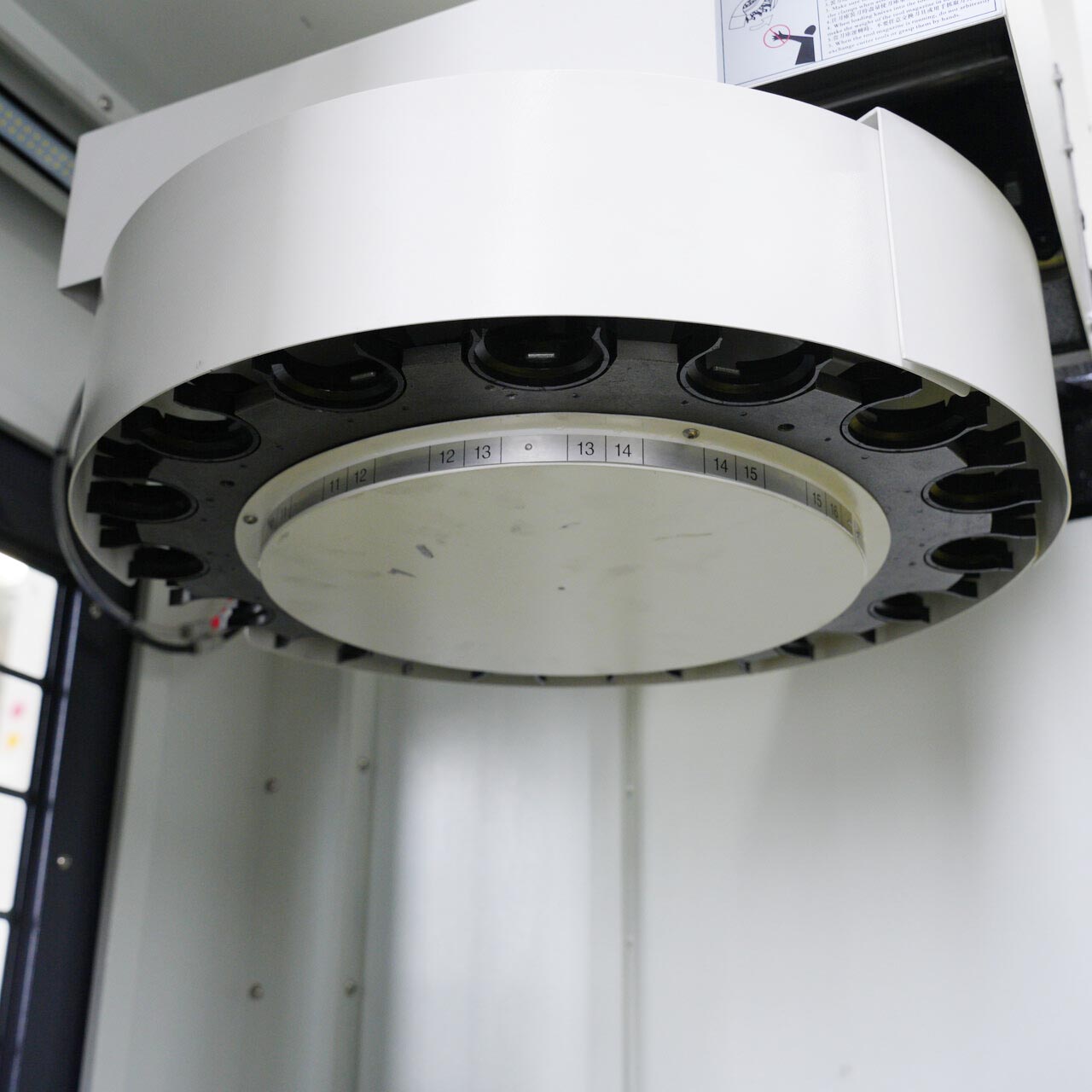

Das VMC650 vertikale Bearbeitungszentrum ist eine hochpräzise CNC-Maschine, die für die mechanische Bearbeitung, den Werkzeugbau, die Automobilteile, Elektronikprodukte und die allgemeine Maschinenindustrie geeignet ist. Das Gerät kann mit einer einzigen Spannvorrichtung verschiedene Bearbeitungsprozesse wie Fräsen, Bohren, Gewindeschneiden, Reiben und Aufweiten durchführen und eignet sich für die Serienproduktion von mittelgroßen präzisen Teilen. 批量生产。 Hauptspindel Die maximale Drehzahl dieser Spindel kann erreichen12000 U/min, gehört zur Konfiguration der Mittel- bis Hochgeschwindigkeitsspindel und berücksichtigt sowohl die steife Bearbeitung von Stahlteilen als auch die Hochgeschwindigkeitsbearbeitung von Aluminiumteilen und Werkzeugen. Scheibenwerkzeugwechsler Wechselt automatisch die Werkzeuge zwischen verschiedenen Bearbeitungsprozessen, ohne dass menschliches Eingreifen erforderlich ist, ummit einer einzigen Spannvorrichtung mehrere Bearbeitungsprozesse durchzuführen.。 Spindelkühlung / Kühlmittelleitungen Elektrosteuerungsschrank Automatische Schmierpumpe Die Maschine ist mit einem intelligenten, zentralen automatischen Schmier系统 ausgestattet, das gemäß einem festgelegten Zyklus automatisch Öl an die Führungen, die Schraube und wichtige Antriebskomponenten abgibt, um eine kontinuierliche und stabile Schmierung zu gewährleisten, was den Verschleiß effektiv reduziert und die Bearbeitungsgenauigkeit sowie die Lebensdauer der Geräte erhöht.
Produktdetails
Mehr erfahren

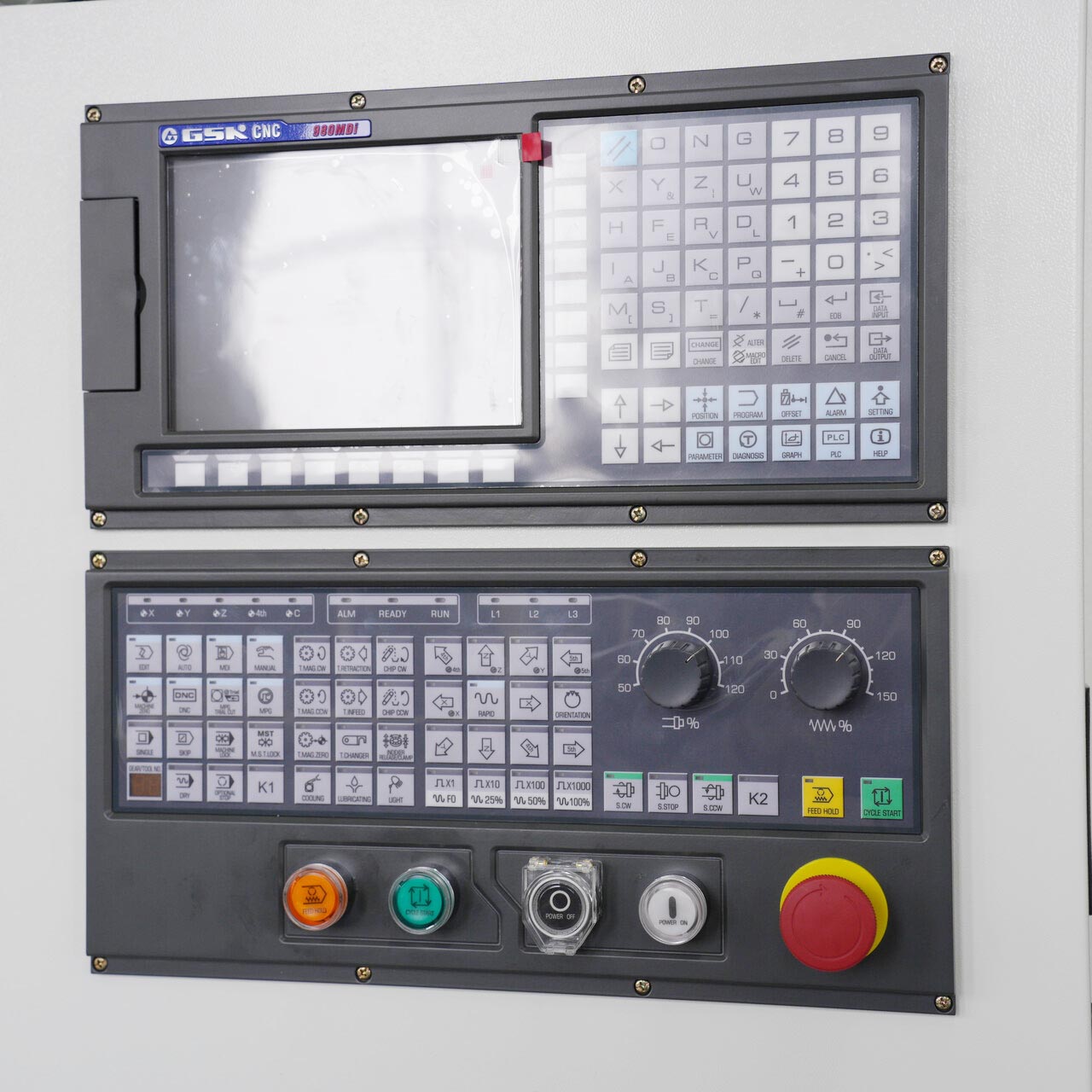

GSK-Steuerungssystem
Dieses GSK-System ist die Hauptkonfiguration für inländische wirtschaftliche Bearbeitungszentren, bietet stabile Leistung und umfassende Funktionen und unterstützt G-Code-Programmierung, Werkzeugkompensation, Makroprogramme und andere gängige Funktionen von Bearbeitungszentren.
