CK61100X3000

Ürün Parametreleri

Proje	CK61100
Yatak Maksimum Döner Çapı	Φ1000 mm
Sürgü Üstü Maksimum Döner Çapı	Φ630～680 mm
Maksimum İşleme Uzunluğu	1000 / 1500 / 2000 / 3000 / 4000 / 5000 / 6000 mm
Ana Mil Delik Çapı	Φ105 mm (Bazı modellerde Φ130 mm)

Çevrimiçi Danışma

İçerik Detayı Çevrimiçi Danışma

Ürün Özellikleri

Düz yatak yapısı, yüksek sertlikte ağır kesim Tam yatay yatak, kaliteli dökme demir, güçlü sertlik, yüksek taşıma kapasitesi, büyük çaplı, uzun eksenli, ağır iş parçalarının kaba ve ince torna işlemleri için uygundur, titreşim direnci iyidir, deforme olması zordur.
Kullanıcı dostu, hızlı kavrama Olgun tasarım, düşük üretim ve bakım maliyeti, aynı spesifikasyondaki eğik tornalardan daha ucuz, ekonomik ve pratik, hızlı geri dönüş.
Raylar aşınmaya dayanıklı, hassasiyet stabil Dikdörtgen sert ray / Orta frekanslı sertleştirilmiş ray, aşınmaya dayanıklı, hassasiyet koruma durumu iyi; hassas vida ile donatılmış, doğru konumlandırma, yüksek tekrarlanabilirlik.

Daha fazla bilgi edinin

Nulla bibendum dictum pulvinar feugiat

CNC düz torna, yatay düz yatak yapısına sahiptir, iki eksen (X/Z) birlikte çalışır, mil ve disk parçalarının otomatik olarak dış daire, iç delik, konik yüzey, dairesel kenar, uç yüzey, kesme, diş açma gibi işlemlerini tamamlamak için kullanılır. Genel sertlik yüksektir, yapı basittir, maliyet performansı yüksektir, orta ve küçük ölçekli, ağır kesim, uzun eksenli işleme için ana makine modelidir, otomotiv parçaları, motor, rulman, tarım makineleri, genel makineler gibi endüstrilerde yaygın olarak kullanılmaktadır.

Teknik Parametreler
Standart Konfigürasyon
Konfigürasyonu Seç

Proje	CK61100
Talaşlı işleme maksimum döner çapı	Φ1000 mm
Taşıyıcı üzerindeki maksimum döner çapı	Φ630～680 mm
Maksimum işleme uzunluğu	1000 / 1500 / 2000 / 3000 / 4000 / 5000 / 6000 mm
Ana mil delik çapı	Φ105 mm (bazı modellerde Φ130 mm)
Ana mil ucu	C11 veya A2-15
Ana mil devir hızı	30～835 rpm (dört kademeli mekanik hız değişimi)
Kovayı tutma boyutu	Φ630 dört çeneli kova (bazı modellerde 800 dört çeneli)
Takım tutucu	Dört pozisyonlu elektrikli takım tutucu
Takım çubuğu boyutu	32×32 mm veya 40×40 mm
X ekseni hareket mesafesi	480～520 mm
Z ekseni hareket mesafesi	1000～6000 mm (rastgele model değişimi)
X/Z hızlı hareket hızı	4/6 m/dk veya 6/8 m/dk
Arka destek tüp çapı	Φ100～160 mm
Arka destek tüp hareket mesafesi	250～300 mm
Arka destek konik delik	MT6
Ana motor gücü	11～22 kW
Makine genişliği	600～755 mm
Konumlandırma hassasiyeti	≤0.02 mm
Tekrar konumlandırma hassasiyeti	≤0.01 mm
Makine ağırlığı	5～9 ton
CNC sistemi	GSK980, KND, FANUC, Siemens seçenekli

Guangshu GSK980 Sistemi

Dört Pozisyonlu Elektrikli Kesici

Manuel Dört Çeneli Chuck

Manuel Arka Takım

Otomatik Yağlama Sistemi

Soğutma Sistemi

Çalışma Aydınlatma Lambası

Yarı Kapalı Koruma Kapağı

Aksesuar Adı

6/8/10 inç hidrolik çeneler

6/8 istasyon elektrikli tornavida

Hidrolik arka destek

GSK/Fanuc/Simens kontrol sistemi

Detayları Öğren

Ürün Detayları

Siemens SINUMERIK 828D CNC Sistemi

Resimde görülen Siemens CNC sistemi, Siemens'in torna tezgahları, freze makineleri ve işleme merkezleri için geliştirdiği yüksek performanslı CNC kontrol sistemidir, orta ve üst segment CNC tezgahları alanında yaygın olarak kullanılmaktadır. CNC birimi (NC), PLC kontrolörü, insan-makine arayüzü (HMI) ve sürücü kontrol işlevlerini entegre eder, yüksek hassasiyet, yüksek stabilite ve akıllı özelliklere sahiptir, modern akıllı üretim için önemli bir kontrol platformudur.
----

4 Pozisyonlu Elektrikli Takım Tutucu

4 pozisyonlu elektrikli takım tutucu, ekonomik düz yatay CNC torna tezgahlarının en yaygın otomatik takım değiştirme bileşenidir, takım gövdesinde eşit olarak dağıtılmış 4 takım montaj pozisyonu bulunur, aynı anda 4 tornavida takılabilir, CNC programı T kodu ile otomatik olarak takım değişimi gerçekleştirilir, manuel olarak kolu hareket ettirmeye gerek kalmaz.
----

Dört Çeneli Chuck

Dört çeneli chuck, ana milin ön ucuna monte edilir ve iş parçalarını sıkıştırmak ve konumlandırmak için kullanılır. Normal üç çeneli otomatik merkezleme chuck'tan farklı olarak, her çene ayrı ayrı ayarlanabilir, bu nedenle çeşitli düzensiz, eksantrik ve büyük iş parçalarını tutabilir, daha yüksek sıkıştırma esnekliği ve işleme hassasiyeti sunar.
----

Elektrik Kontrol Kabini

Elektrik kontrol kabini, CNC tezgahlarının 'sinir merkezi'dir. CNC programı talimatlarını hassas hareket eylemlerine dönüştürür, aynı zamanda güvenli bir şekilde elektrik dağıtır ve tezgahın çeşitli elektrik bileşenlerini korur.
----

Konfigürasyonu Seç

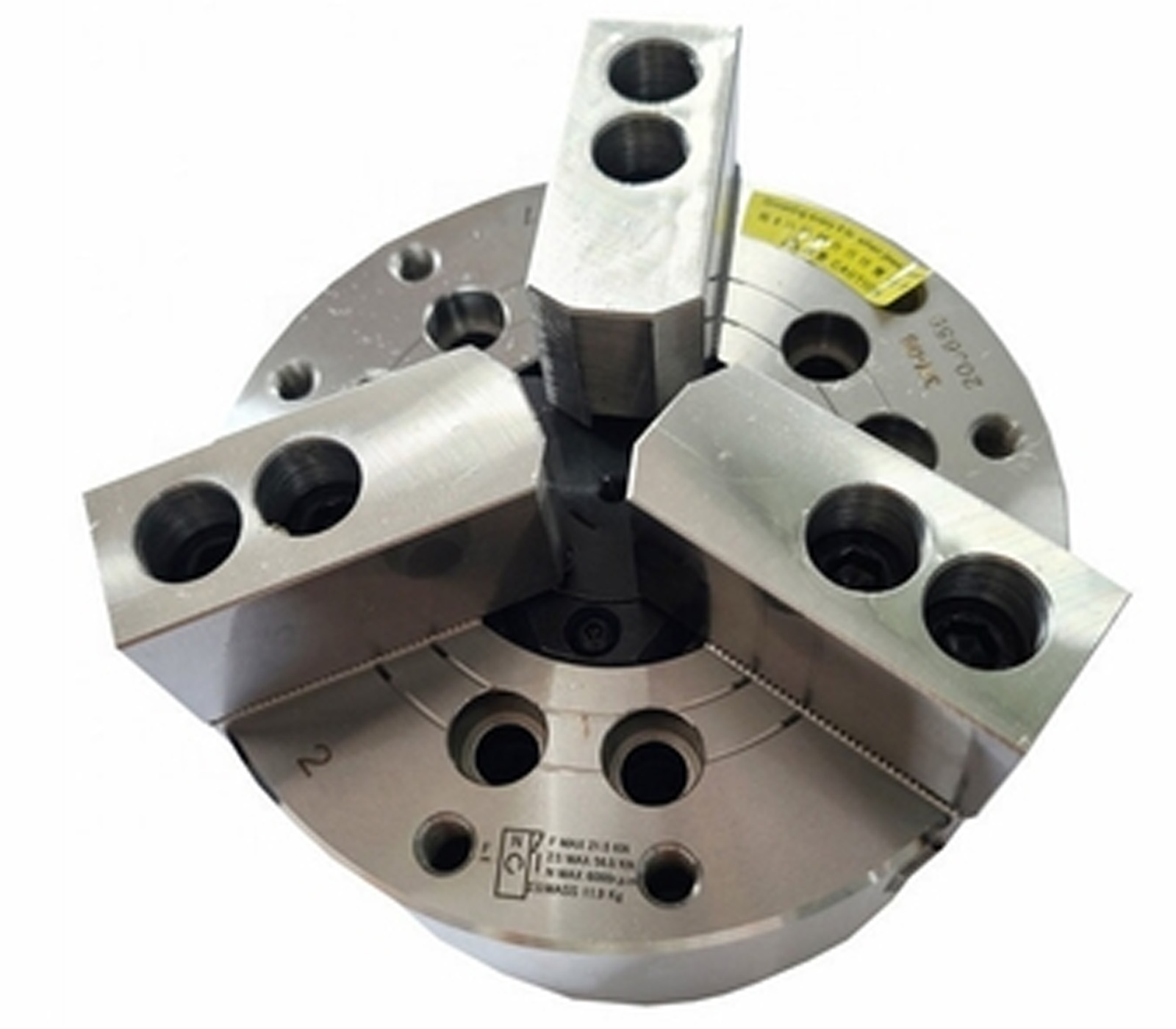

Altı inç hidrolik chuck

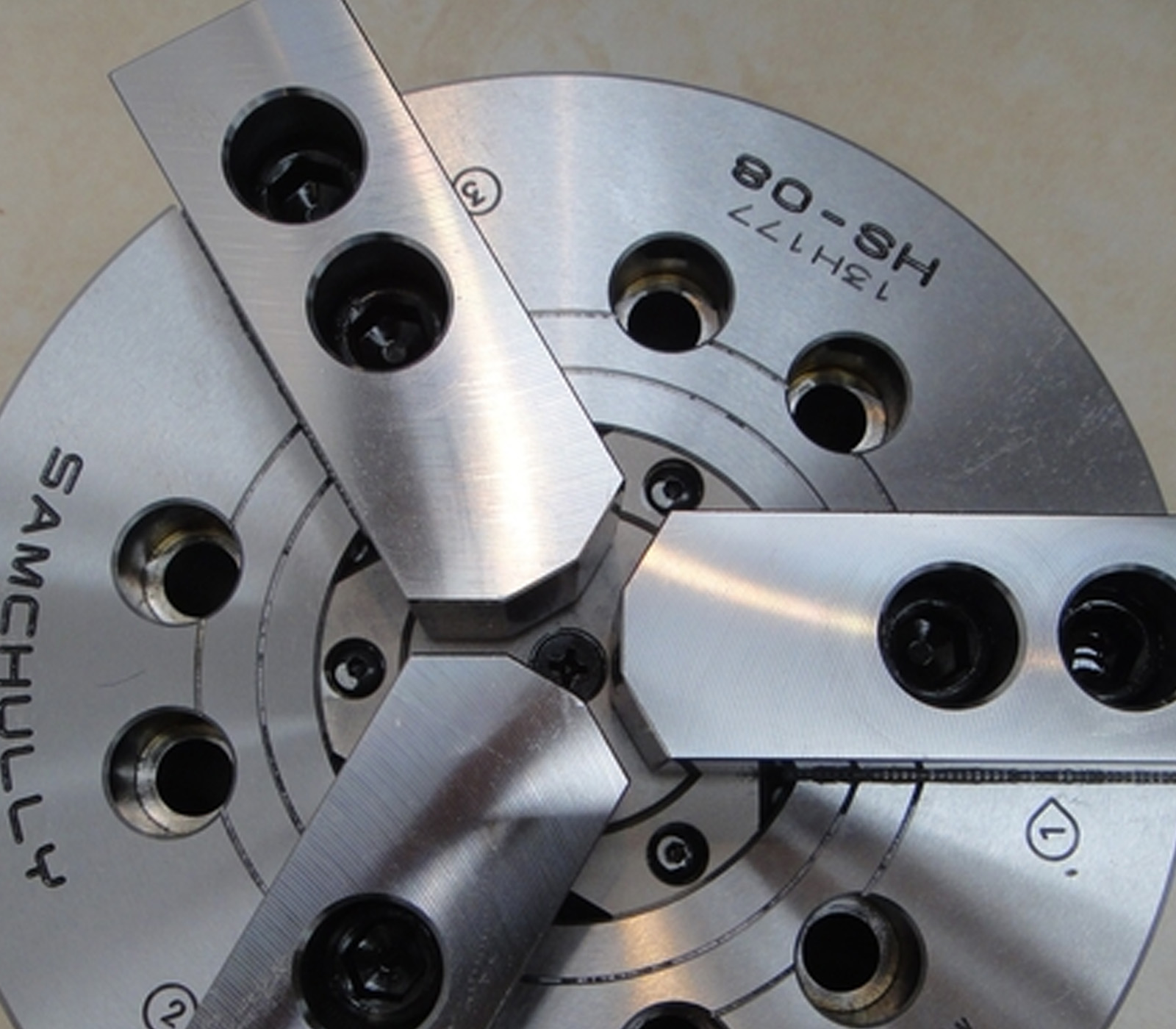

8 inç hidrolik çeneler

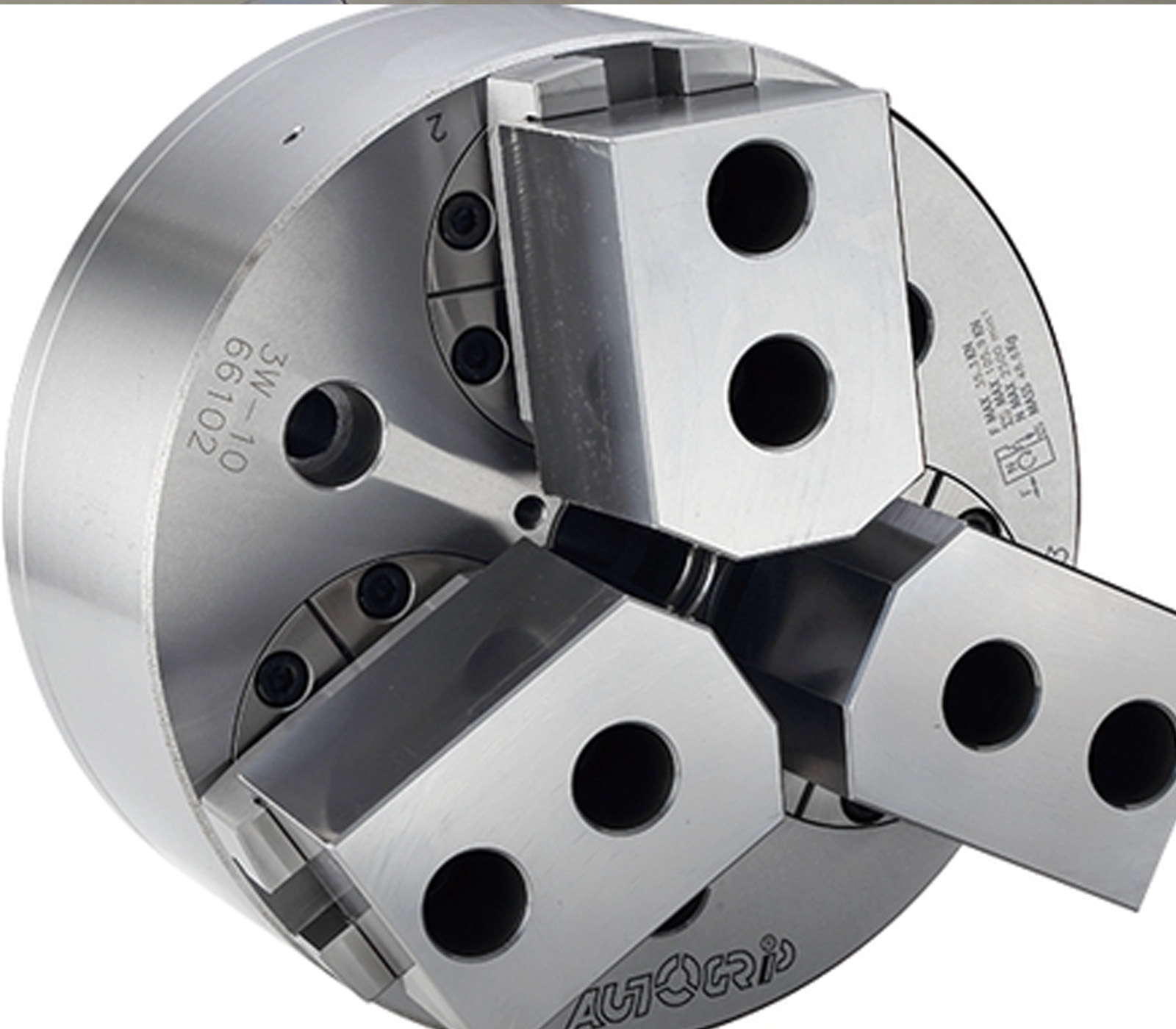

10 inç hidrolik çeneler

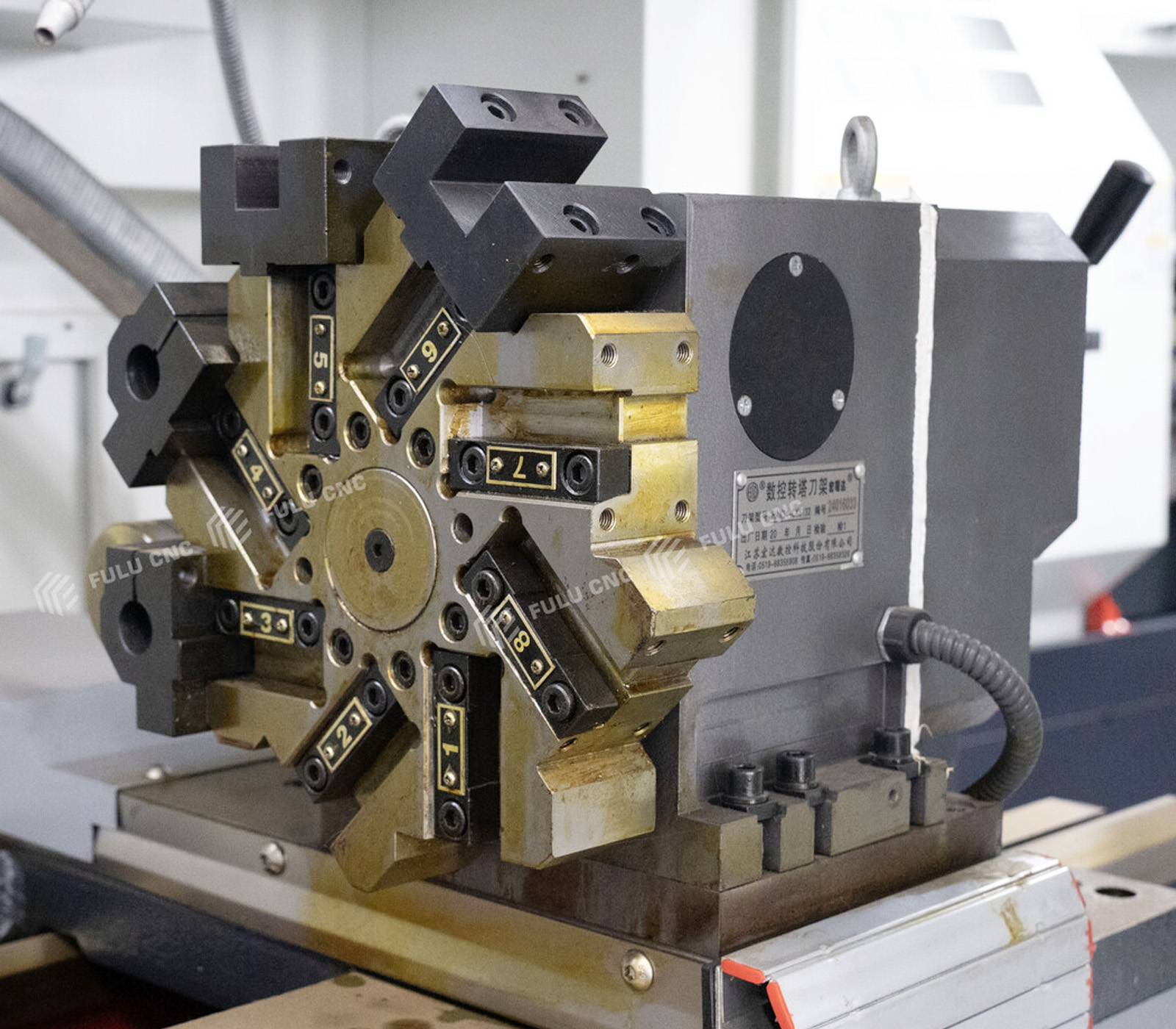

Sekiz pozisyonlu elektrikli bıçak başlığı

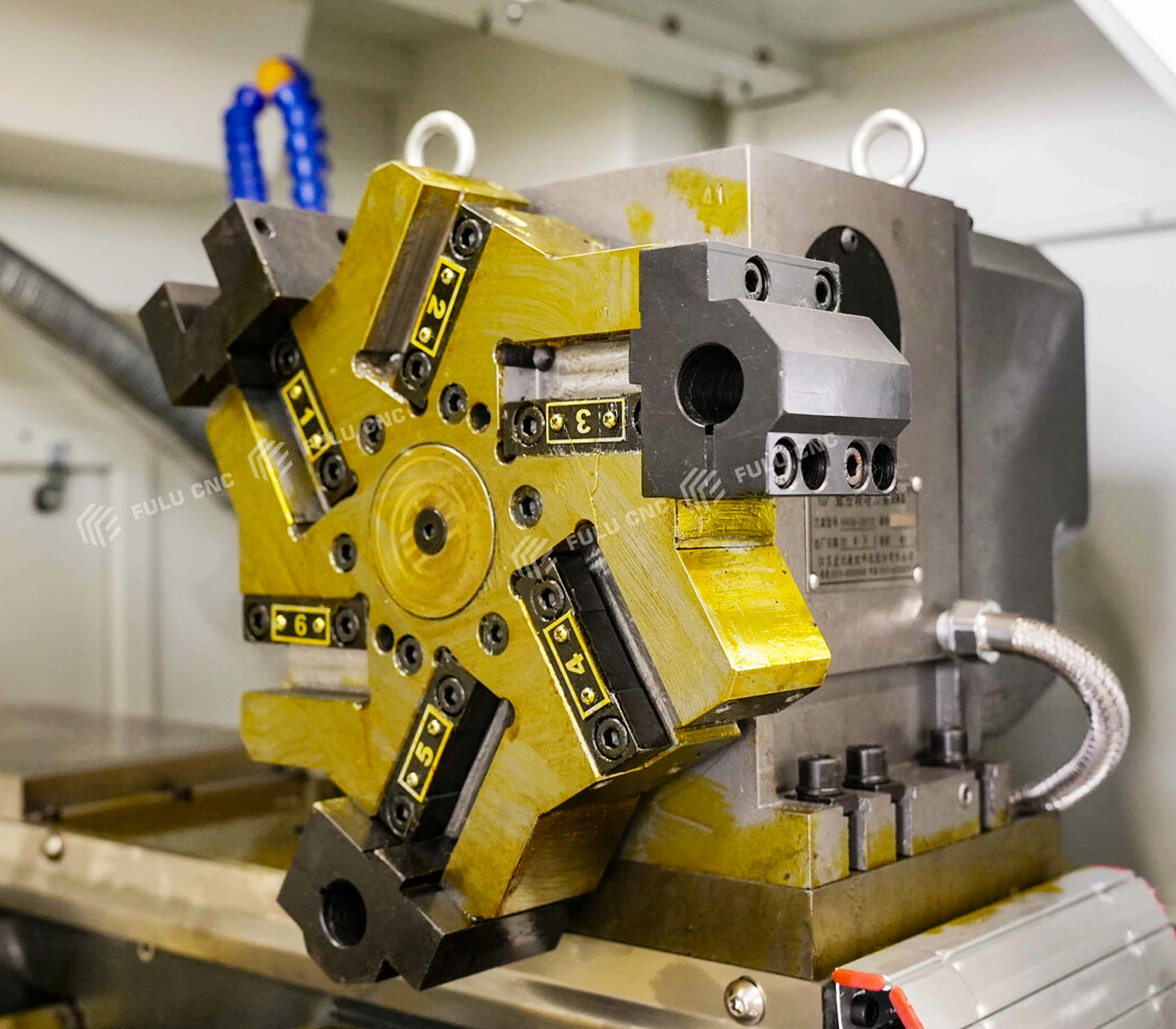

Altı Pozisyonlu Elektrikli Kesici

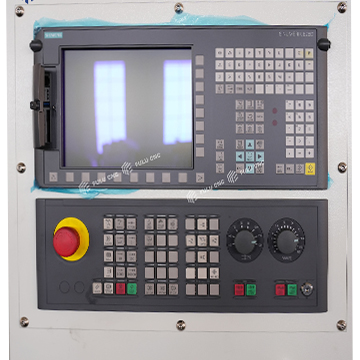

Siemens kontrol sistemi

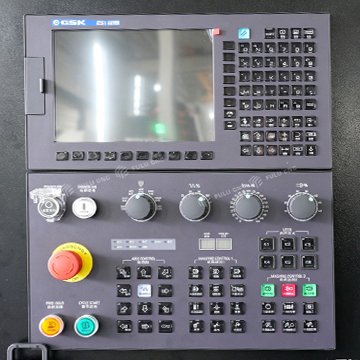

GSK Kontrol Sistemi

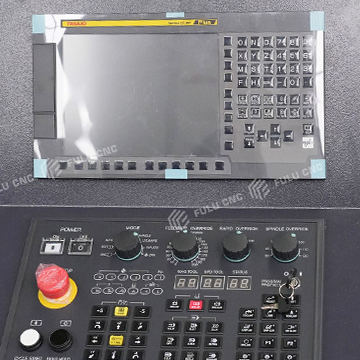

Fanuc Kontrol Sistemi

------

işlenebilir parçalar

mil parçaları

özellikler: dış dairesel diş, trapez diş, uzunluk oranı büyük

disk / flanş parçaları

özellikler: tekerlek kanalı, merkez deliği, yüzey dairesel disk, merkez deliği, eşit dağıtım vida deliği, durdurma

sleeve / silindirik parçalar

özellikler: uzun silindirik derin delik, iç yüzey yüksek parlaklık, sızdırmazlık kanalı

küçük hassas standart parçalar

içerir: vidalar, somunlar, konum pimleri, perçinler, alet küçük parçaları

hidrolik / pnömatik boru bağlantıları

boru dişi (G/Rc), 60° konik yüzey, altıgen yer

kompozit özel parçalar (güçlü torna tezgahı ile)

özellikler: dış dairesel tornalama + yan frezeleme / radyal oluk / küçük delik

------
