Ürün Kategorisi

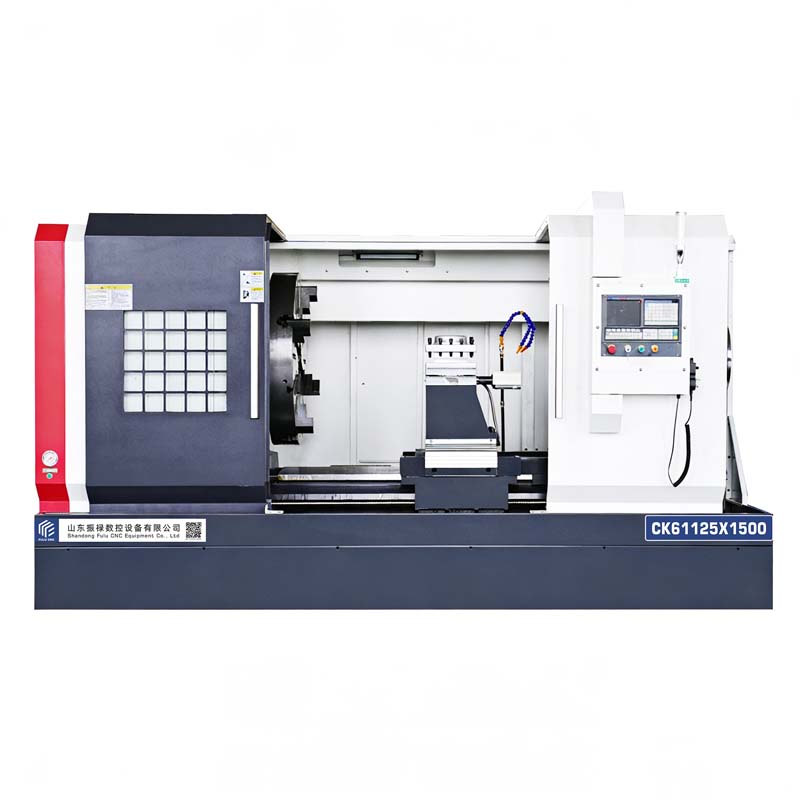

CK61125X1500

Ürün Parametreleri

Proje	Birim	Spesifikasyon
Yatak üzerindeki maksimum iş parçası dönüş çapı	mm	1250mm
Takım tutucu üzerindeki maksimum iş parçası dönüş çapı	mm	850mm
İki merkez arasındaki maksimum iş parçası uzunluğu	mm	1500/2000/3000/4000/5000
Geçerli işleme uzunluğu	mm	1350/1850/2850/3850/4850
Yatak kılavuz genişliği	mm	755/600
Mil deliği çapı	mm	ф105/130

Çevrimiçi Danışma

İçerik Detayı Çevrimiçi Danışma

Ürün Özellikleri

Düz yatak yapısı, yüksek sertlikte ağır kesim Tam yatay yatak, kaliteli dökme demir, güçlü sertlik, yüksek taşıma kapasitesi, büyük çaplı, uzun eksenli, ağır iş parçalarının kaba ve ince torna işlemleri için uygundur, titreşim direnci iyidir, deforme olması zordur.
Kullanıcı dostu, hızlı kavrama Olgun tasarım, düşük üretim ve bakım maliyeti, aynı spesifikasyondaki eğik tornalardan daha ucuz, ekonomik ve pratik, hızlı geri dönüş.
Raylar aşınmaya dayanıklı, hassasiyet stabil Dikdörtgen sert ray / Orta frekanslı sertleştirilmiş ray, aşınmaya dayanıklı, hassasiyet koruma durumu iyi; hassas vida ile donatılmış, doğru konumlandırma, yüksek tekrarlanabilirlik.

Daha fazla bilgi edinin

Nulla bibendum dictum pulvinar feugiat

CNC düz torna, yatay düz yatak yapısına sahiptir, iki eksen (X/Z) birlikte çalışır, mil ve disk parçalarının otomatik olarak dış daire, iç delik, konik yüzey, dairesel kenar, uç yüzey, kesme, diş açma gibi işlemlerini tamamlamak için kullanılır. Genel sertlik yüksektir, yapı basittir, maliyet performansı yüksektir, orta ve küçük ölçekli, ağır kesim, uzun eksenli işleme için ana makine modelidir, otomotiv parçaları, motor, rulman, tarım makineleri, genel makineler gibi endüstrilerde yaygın olarak kullanılmaktadır.

Teknik Parametreler
Standart Konfigürasyon
Konfigürasyonu Seç

Proje	Birim	Özellik
Makine yatak üstü maksimum iş parçası döner çapı	mm	1250mm
Takım tutucu üzerindeki maksimum iş parçası döner çapı	mm	850mm
İki merkez maksimum iş parçası uzunluğu	mm	1500/2000/3000/4000/5000
Geçerli işleme uzunluğu	mm	1350/1850/2850/3850/4850
Makine yatak kılavuz genişliği	mm	755/600
Ana mil delik çapı	mm	ф105/130
Ana mil uç kodu	-	A2-11
Ana mil devir aralığı (değişken frekans sürekli hız kontrolü)	r/min	30-84/53-150/125-350/300-835
Chuck (manuel) dört çeneli chuck	mm	1000
Ana motor gücü	Kw	15 Kasım
Ana motor gücü	mm	40×40
Elektrikli takım tutucu	-	Dikey dört pozisyonlu takım tutucu
Makine yatak maksimum hareket mesafesi Z yönünde	mm	1500/2000/3000/4000/5000
Takım tutucu maksimum yatay hareket mesafesi X yönünde	mm	620
Makine yatak hızlı hareket hızı Z yönünde	m/min	6
Takım tutucu yatay hızlı hareket hızı X yönünde	m/min	4
X/Z ekseni torku	nm	10/15/18.5/22
Arka destek silindiri çapı	mm	φ100
Arka destek silindiri hareket mesafesi	mm	250
Arka destek silindiri konisi	-	Metrik 100/Morse 6
Makine profili (uzunluk x genişlik x yükseklik) CK61125	mm	3500/3900/5500/6500/750020002000

Aksesuar Adı	Teknik Özellikler	Üretici Firma
CNC Sistemi	GSK980TB3i toplam mutlak değer sistemi	GSK
Ana Motor	15KW	Şanghay
Ana mil yatakları		Hefei
X ekseni vida	φ32*6	Nanjing Teknolojisi
Z ekseni vida	Φ50/63/80*10	Nanjing Teknolojisi
Chuck	1000 dört çeneli	Wafangdian
Takım tutucu	4 pozisyonlu elektrikli	Hongda

Aksesuar Adı

6/8/10 inç hidrolik çeneler

6/8 istasyon elektrikli tornavida

Hidrolik arka destek

GSK/Fanuc/Simens kontrol sistemi

Detayları Öğren

Ürün Detayları

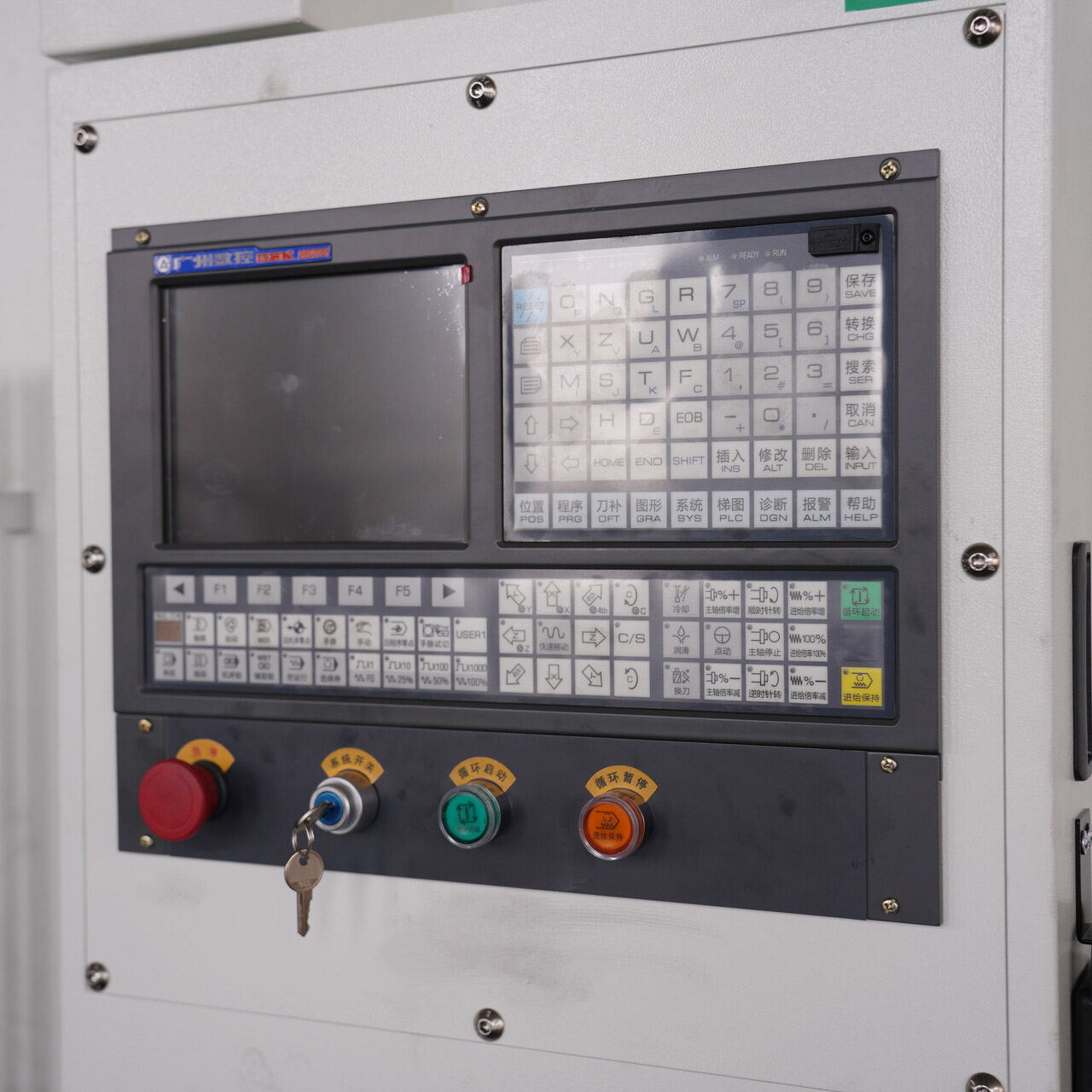

GSK kontrol sistemi

GSK CNC sistemi modüler donanım mimarisi kullanır, ana kontrol ünitesi, servo sürücüler ve giriş-çıkış modüllerini içerir, esnek bir şekilde yapılandırılabilir ve farklı makinelerin kullanım ihtiyaçlarına uyum sağlar.
----

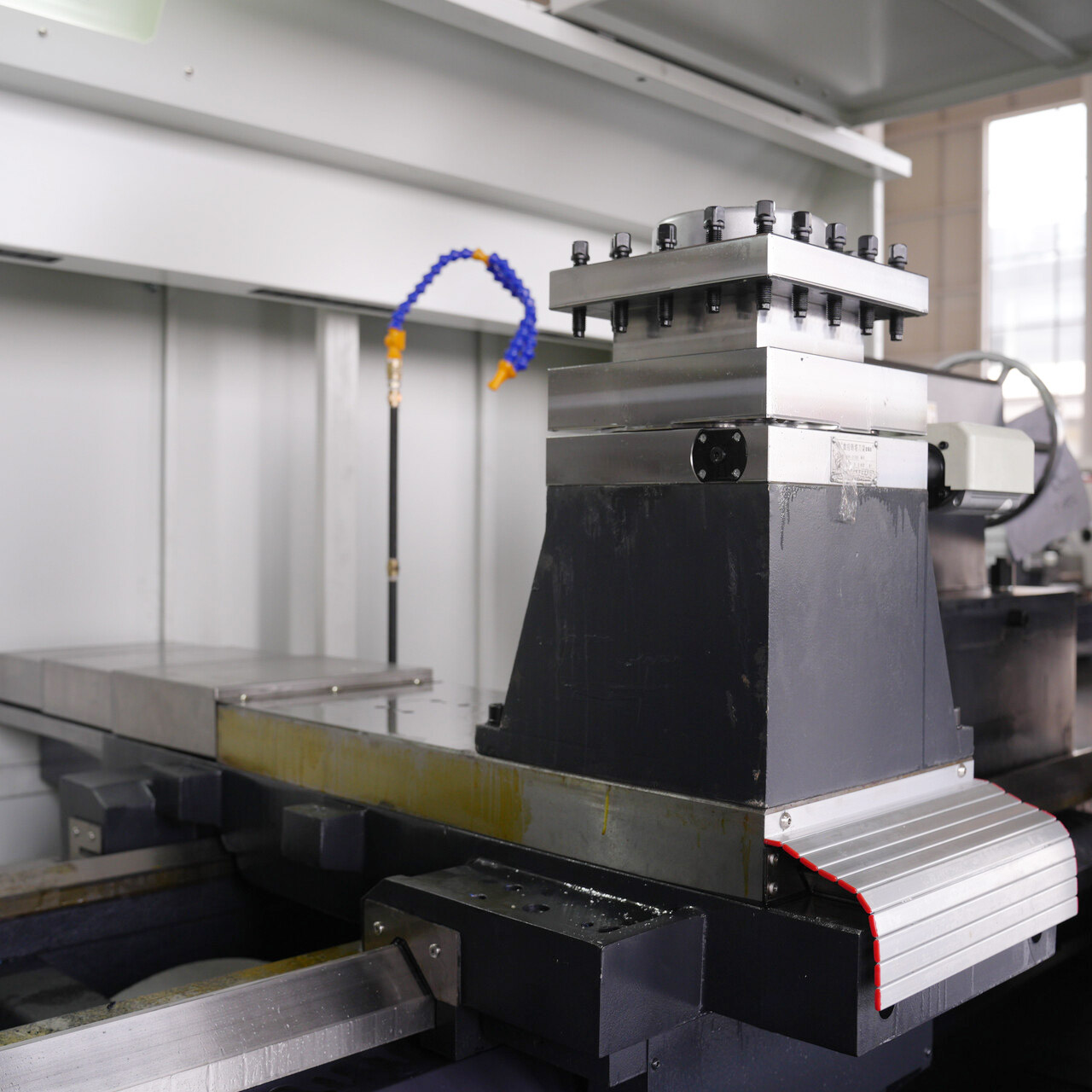

4 istasyonlu elektrikli alet tutucu

4 istasyonlu elektrikli alet tutucu, ekonomik düz yatay CNC torna tezgahlarının en yaygın otomatik alet değiştirme bileşenidir, alet gövdesinde eşit olarak dağıtılmış 4 alet montaj istasyonu bulunur, aynı anda 4 tornavida takılabilir, CNC programı T kodu ile otomatik olarak alet değiştirme işlemi gerçekleştirilir, manuel olarak kolu hareket ettirmeye gerek yoktur.
----

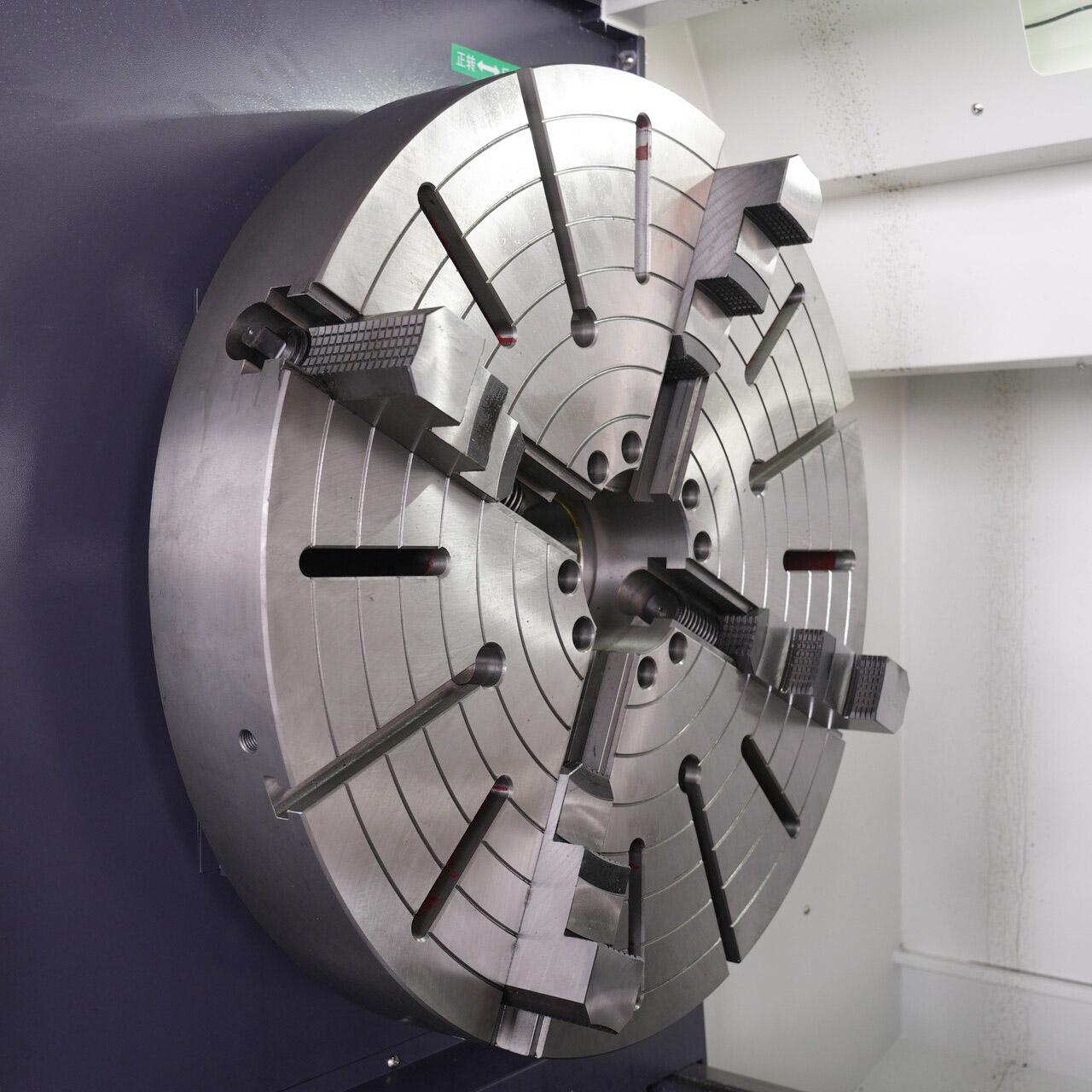

dört çeneli mengene

Ana milin ön ucuna monte edilir, iş parçasını sıkıştırmak ve konumlandırmak için kullanılır. Normal üç çeneli otomatik merkezleme mengenesinden farklı olarak, her çene ayrı ayrı ayarlanabilir, bu nedenle çeşitli düzensiz, eksantrik ve büyük iş parçalarını tutabilir, daha yüksek sıkıştırma esnekliği ve işleme hassasiyeti sunar.
----

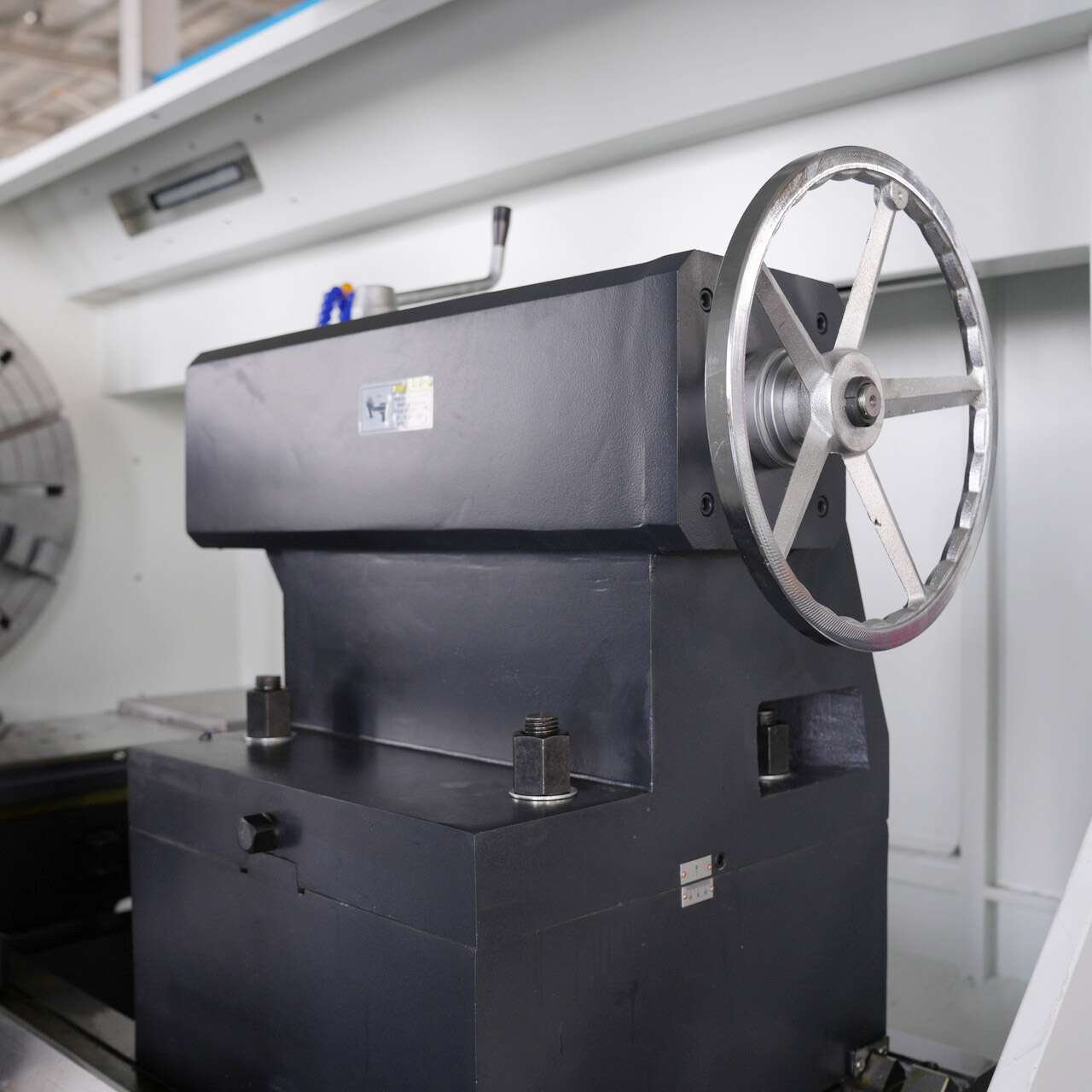

manuel arka destek

Manuel arka destek, CNC torna tezgahları ve normal torna tezgahları için önemli bir yardımcı bileşendir, yatak kılavuzuna monte edilir, uzun mil türü iş parçalarını desteklemek veya matkap, reamer gibi aletleri takmak için kullanılır, işleme sertliğini ve hassasiyetini artırır.
----

Konfigürasyon Seçin

Altı inç hidrolik chuck

8 inç hidrolik çeneler

10 inç hidrolik çeneler

Sekiz pozisyonlu elektrikli bıçak başlığı

Altı Pozisyonlu Elektrikli Kesici

Siemens kontrol sistemi

GSK Kontrol Sistemi

Fanuc Kontrol Sistemi

------

işlenebilir parçalar

mil parçaları

özellikler: dış dairesel diş, trapez diş, uzunluk oranı büyük

disk / flanş parçaları

özellikler: tekerlek kanalı, merkez deliği, yüzey dairesel disk, merkez deliği, eşit dağıtım vida deliği, durdurma

sleeve / silindirik parçalar

özellikler: uzun silindirik derin delik, iç yüzey yüksek parlaklık, sızdırmazlık kanalı

küçük hassas standart parçalar

içerir: vidalar, somunlar, konum pimleri, perçinler, alet küçük parçaları

hidrolik / pnömatik boru bağlantıları

boru dişi (G/Rc), 60° konik yüzey, altıgen yer

kompozit özel parçalar (güçlü torna tezgahı ile)

özellikler: dış dairesel tornalama + yan frezeleme / radyal oluk / küçük delik

------
