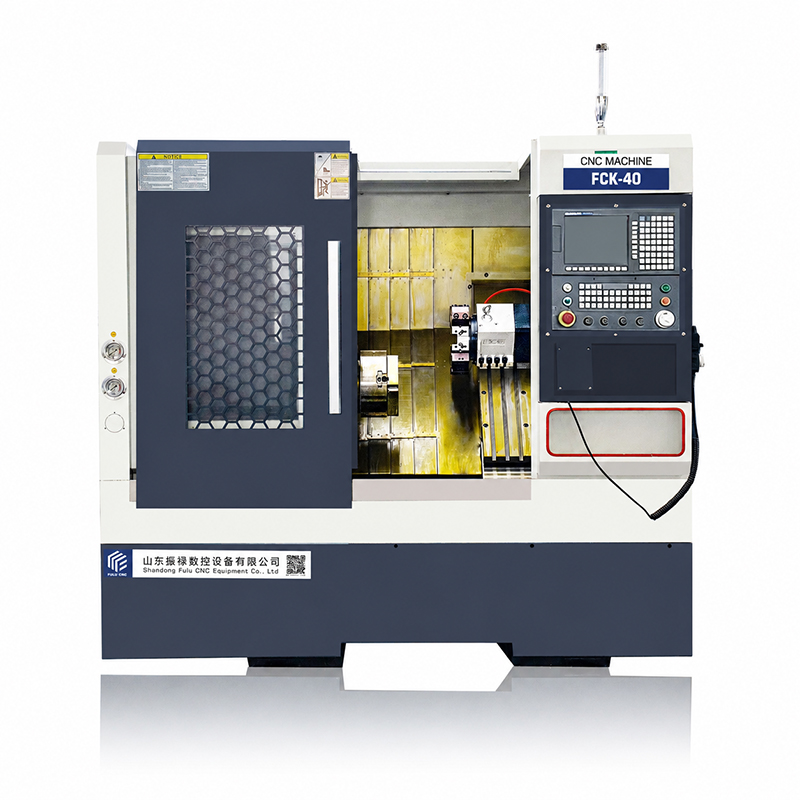

FCK40

Ürün Parametreleri

Proje Birim Spesifikasyon
Yatak üzerindeki maksimum dönme çapı mm Φ450
Maksimum kesme çapı çubuk malzeme mm Φ120
Maksimum kesme uzunluğu mm 325
X ekseni hareket mesafesi mm 900
Z ekseni hareket mesafesi mm 325
X ekseni hareket hızı mm/dak 20000
Z ekseni hareket hızı mm/dak 20000
İçerik Detayı Çevrimiçi Danışma

Proje Birim Özellik
Tezgah üzerindeki maksimum döner çap mm Φ450
Maksimum kesme çapı çubuk malzeme mm Φ120
Maksimum kesme uzunluğu mm 325
X ekseni hareket mesafesi mm 900
Z ekseni hareket mesafesi mm 325
X ekseni hareket hızı mm/min 20000
Z ekseni hareket hızı mm/min 20000
Eldiven mm 0.001/0.01/0.1
X, Z ilerleme hızı mm/min 0~5000
X, Z manuel ilerleme hızı mm/min 0~1260
X ekseni tekrarlama konumlandırma hassasiyeti mm 0.005
X ekseni konumlandırma hassasiyeti mm 0.01
Z ekseni tekrarlama konumlandırma hassasiyeti mm 0.006
Z ekseni konumlandırma hassasiyeti mm 0.015
Ana mil devir hızı rpm 35-3000
Ana mil maksimum torku N.m 35
Ana mil ucu - A2-5 (isteğe bağlı A2-6)
Ana mil delik çapı mm Φ52
Hollow yağ basınçlı mandrel delik çapı mm Φ40
Mandrel - 6” (isteğe bağlı 8”)
Takım sayısı - 3 bıçaklı takım tutucu
Takım değiştirme süresi s 0.25
Takım montaj boyutu mm 20×20
Borulama takımı montaj çapı mm Φ25
Ana motor gücü kw 5.5
Ana motor torku N.m 35
X ekseni ilerleme motoru gücü kw 1.5
X ekseni ilerleme motoru torku N.m 7.5
Z ekseni ilerleme motoru gücü kw 1.5
Z ekseni ilerleme motoru torku N.m 5
Makine boyutları uzunluk*genişlik*yükseklik mm 2250*1850*2000
Ağırlık yaklaşık kg 1600
Sıra No Ad Üretici Seçenek
1 GSK980TB3i Guangzhou GSK FANUC
2 Servo ana motor ve X/Z ekseni servo motoru Guangzhou GSK FANUC
3 Hidrolik çeneler ve silindirler Zhejiang Dingchang Jiangsu
4 Ana mil ünitesi CSC NSK
5 X/Z ekseni tahrik yatakları NSK NSK
6 Bilyalı vida Tayvan
7 Rulman lineer ray Tayvan
8 12 pozisyonlu servo hidrolik kesici Tayvan Lianji
9 Ana elektrik bileşenleri Delixi
10 Kopling Yerli Japonya
11 Ana mil kodlayıcı Yerli
12 Hidrolik pompa ve motor Yerli
13 Yağlama parçaları Yerli Japonya
8 pozisyonlu servo hidrolik kesici

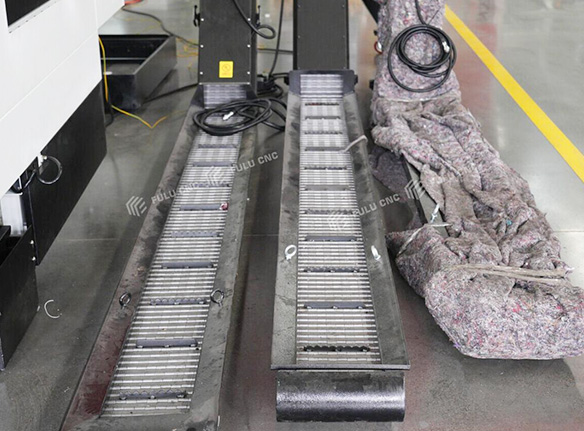

Zincirli talaş taşıyıcı

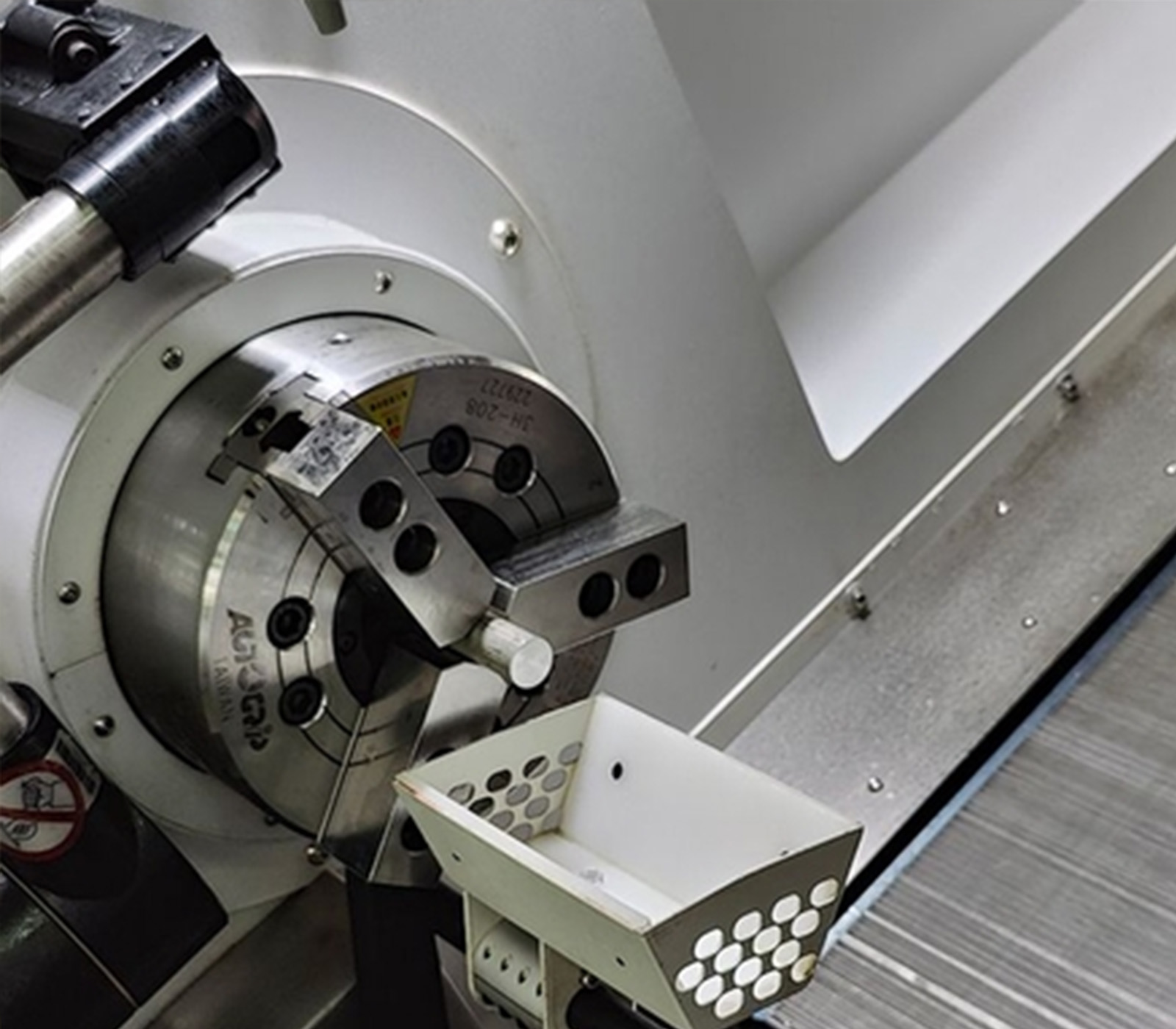

Malzeme alıcı

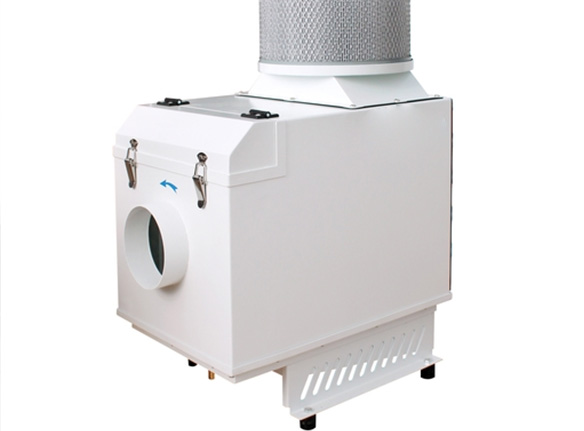

Yağ buharı toplayıcı

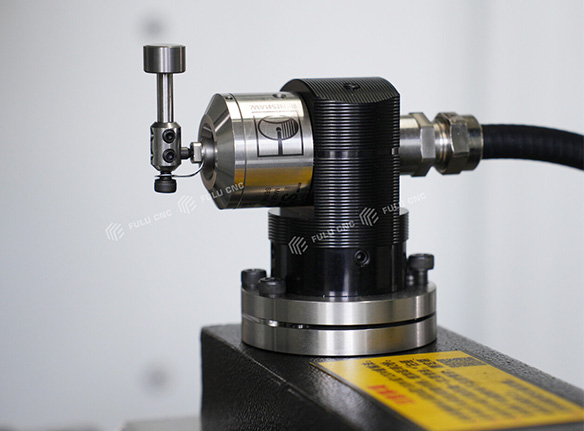

Renishaw alet ölçüm kolu

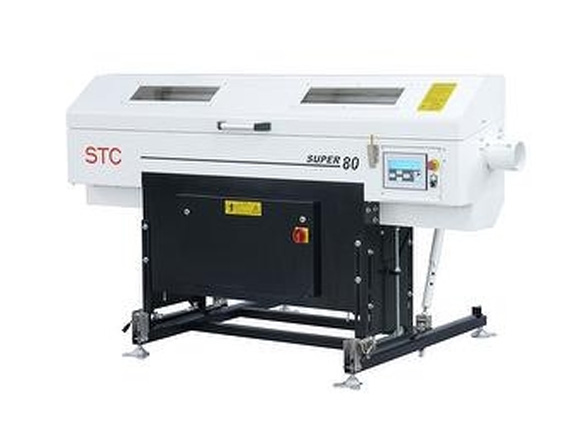

Servo besleyici
GSK/Fanuc/Simens kontrol sistemi

Ürün Detayları

------

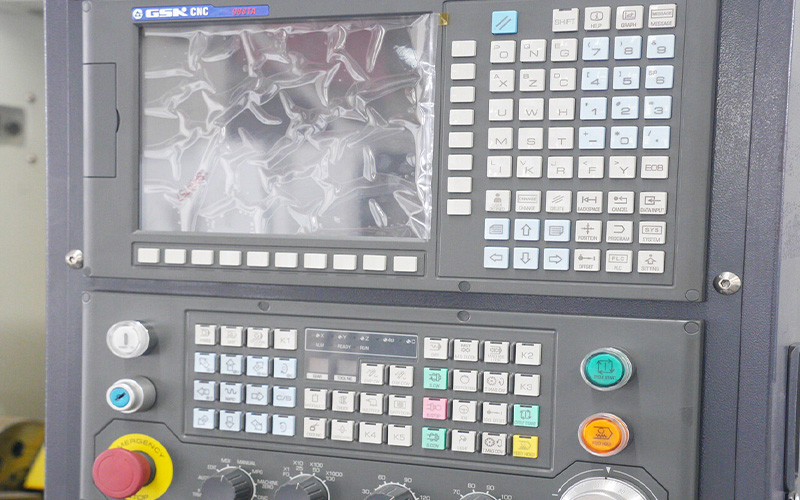

Guangzhou Sayısal Kontrol (GSK) Sistemi

Guangzhou Sayısal Kontrol GSK 980 serisi torna tezgahı sistemi ile donatılmıştır, bu da ülke içindeki ekonomik sayısal kontrol torna tezgahlarının ana akım konfigürasyonudur. Bu tür sistemler, torna sabit döngüleri, makro programlar, diş kesme gibi torna tezgahına özel işlevleri destekler. Sol tarafta, koordinat, program, kesici takviye, alarm gibi kritik bilgileri göstermek için kullanılan renkli bir ekran bulunmaktadır; sağ tarafta, G kodu girişi, parametre ayarı ve arayüz geçişi için kullanılan harf / rakam / fonksiyon klavyesi bulunmaktadır. Acil durdurma butonu (kırmızı mantar başı), anahtar anahtarı, döngü başlatma / ilerleme tutma butonu ve ilerleme oranı, ana mil oranı ayarları gibi kontrol tuşları ile makine hareketlerini doğrudan kontrol etmek için kullanılır. Sağ tarafta harici bir el çarkı (el ile döner puls jeneratörü) bulunmaktadır, bu da manuel ince ayar yapmayı sağlar, kesici ayarlama ve program ayarlama için kolaylık sağlar. Aşağıda kırmızı çerçeveli pencere, program / kesici çizim gözlemleme veya USB bağlantı noktası ayırma alanıdır, veri aktarımını kolaylaştırır.

Guangzhou Sayısal Kontrol (GSK) Sistemi

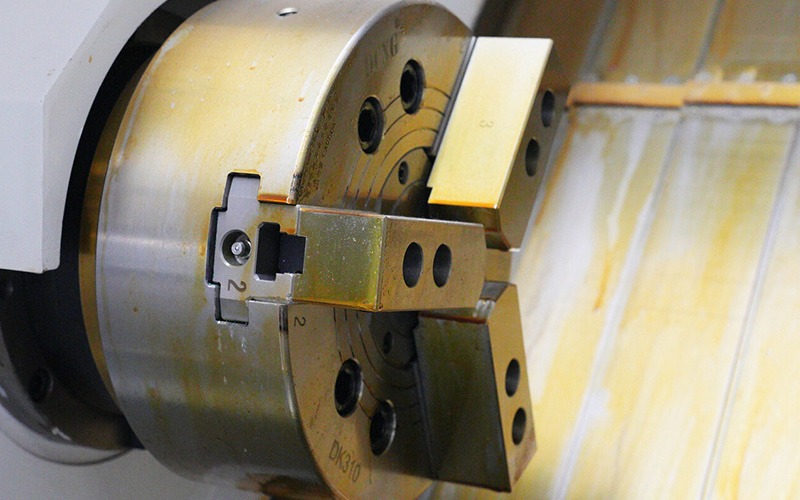

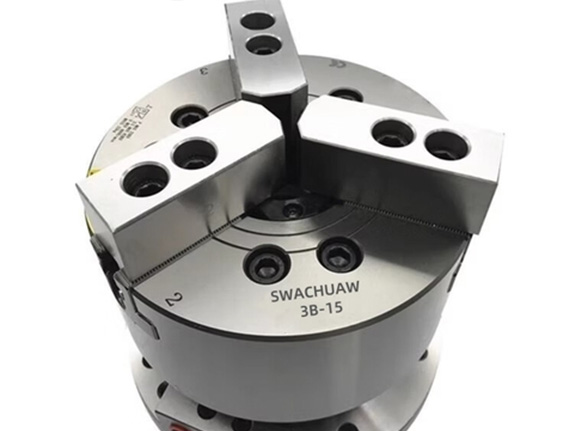

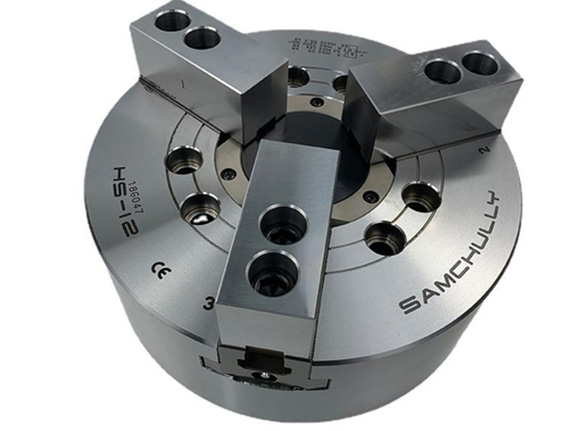

Üç Çeneli Hidrolik Chuck
------
Üç Çeneli Hidrolik Chuck

Bu, sektördeki ana akım konfigürasyon olan üç çeneli boş hidrolik chuck'tır. Chuck'ın üç çenesi senkron hareket eder, iş parçasının otomatik merkezlenmesini ve sıkıştırılmasını sağlar, çubuk malzeme ve disk parçalarının montajı için uygundur. Sıkıştırma gücü stabil: Hidrolik tahrikli sıkıştırma gücü sistem tarafından ayarlanabilir, farklı malzeme ve boyutlardaki iş parçalarına uyum sağlar, deformasyonu veya düşmeyi önler. Merkezleme hassasiyeti yüksek: Tekrar montajda eksenel hata küçüktür, iş parçasının dairesellik ve eksenellik gereksinimlerini garanti eder. Boş geçişi destekler: Tam otomatik malzeme beslemesi için besleme makinesi ile birlikte kullanılabilir, seri parçaların işlenmesi için uygundur.

------

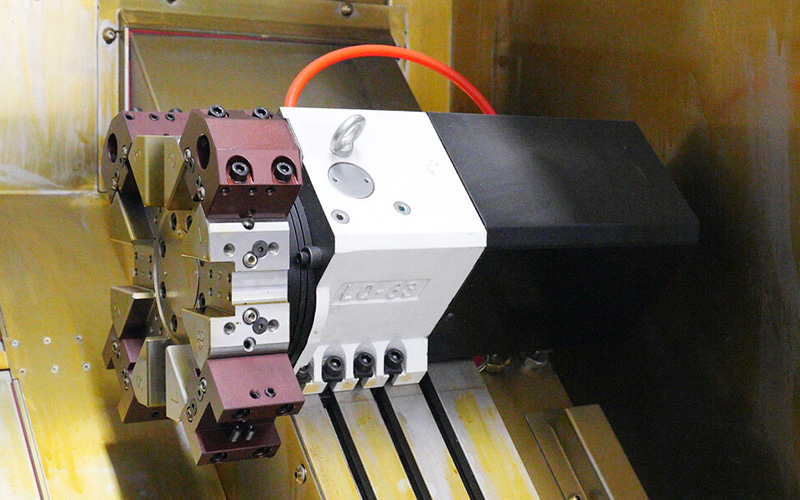

8 İstasyonlu Servolu Hidrolik Takım Tezgahı

Yüksek sertlikte hidrolik kilitleme yapısı kullanır, takım değiştirme hızlı, konumlandırma hassas, dış dairesel torna, delik açma, oluk kesme, diş işleme gibi çeşitli işlem taleplerini karşılayabilir, işleme verimliliğini ve işleme hassasiyetini etkili bir şekilde artırır, sayısal kontrol torna tezgahları ve torna merkezlerinde yaygın olarak kullanılır.

8 İstasyonlu Servolu Hidrolik Takım Tezgahı

Konfigürasyonu Seç

------

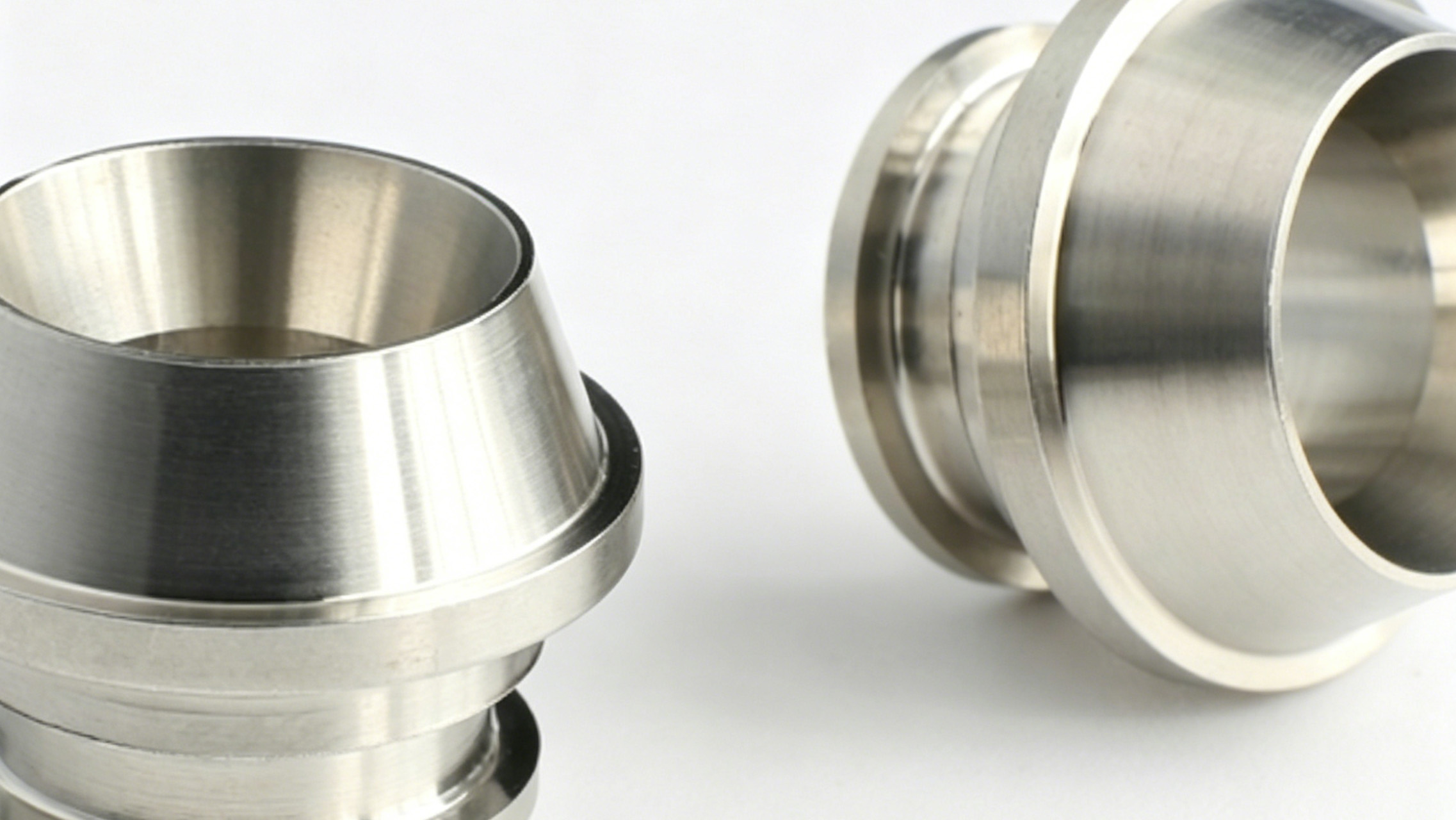

işlenebilir parçalar

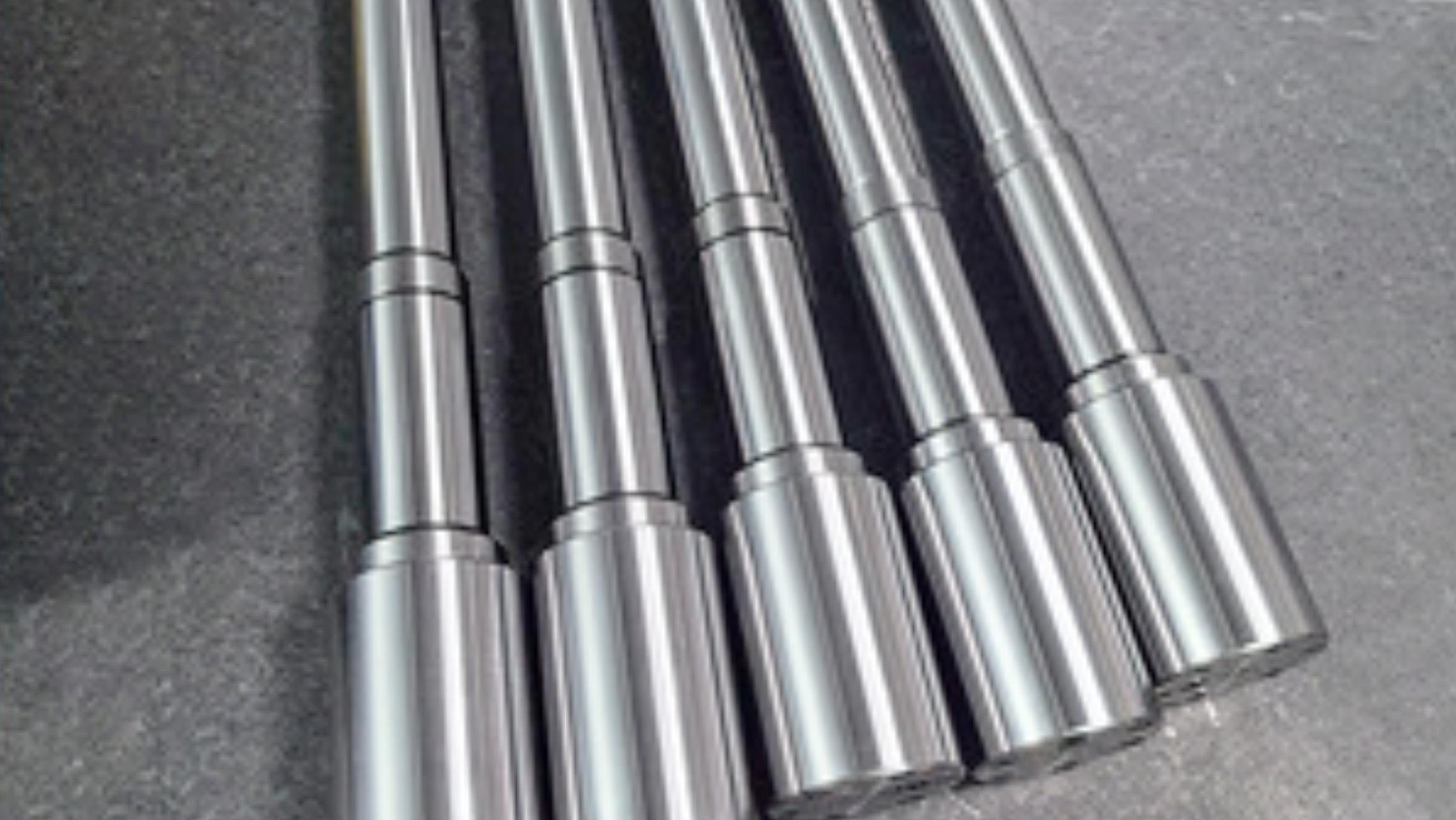

basamak mili, motor mili, tahrik mili, vida, pim, cıvata

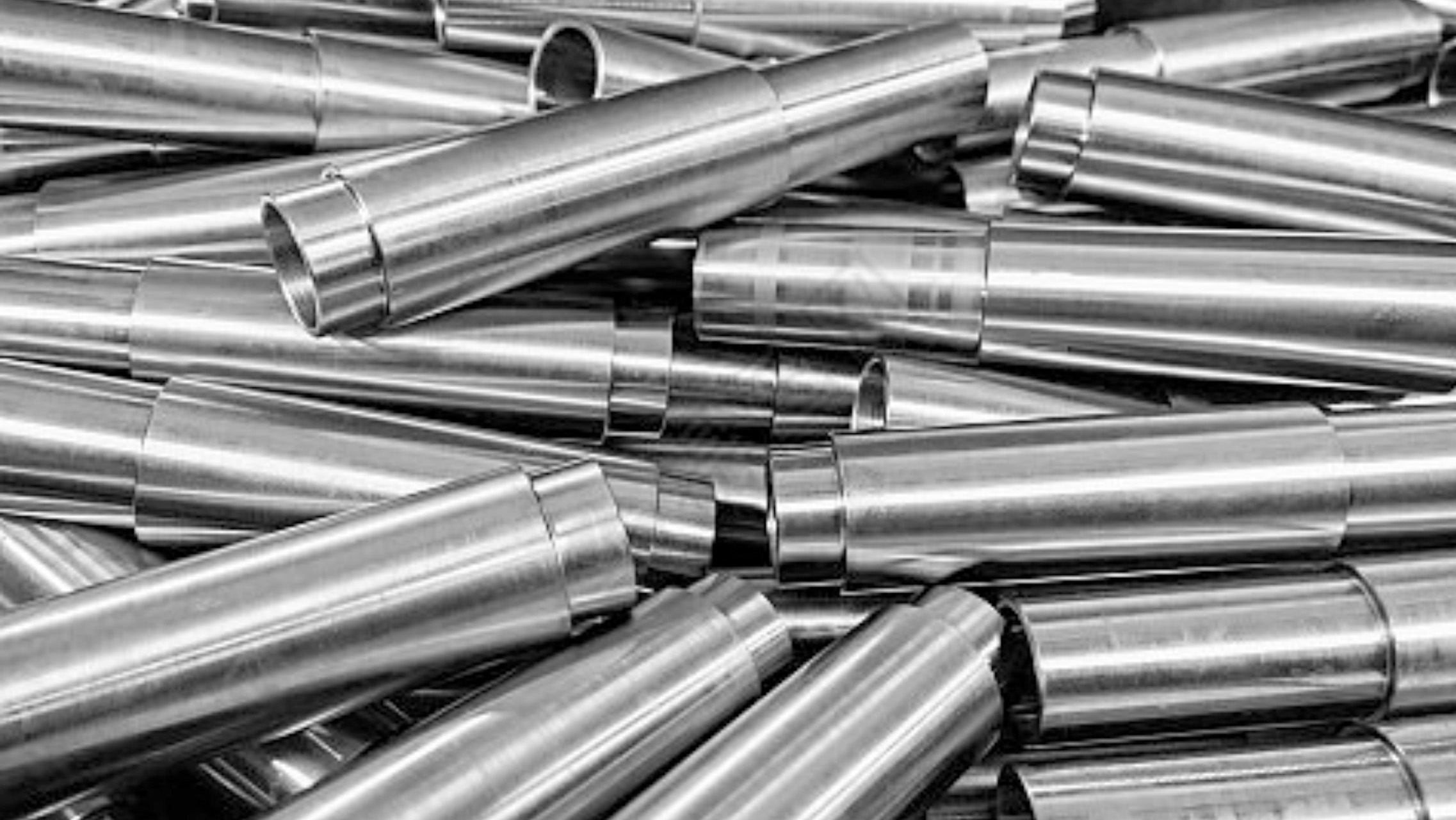

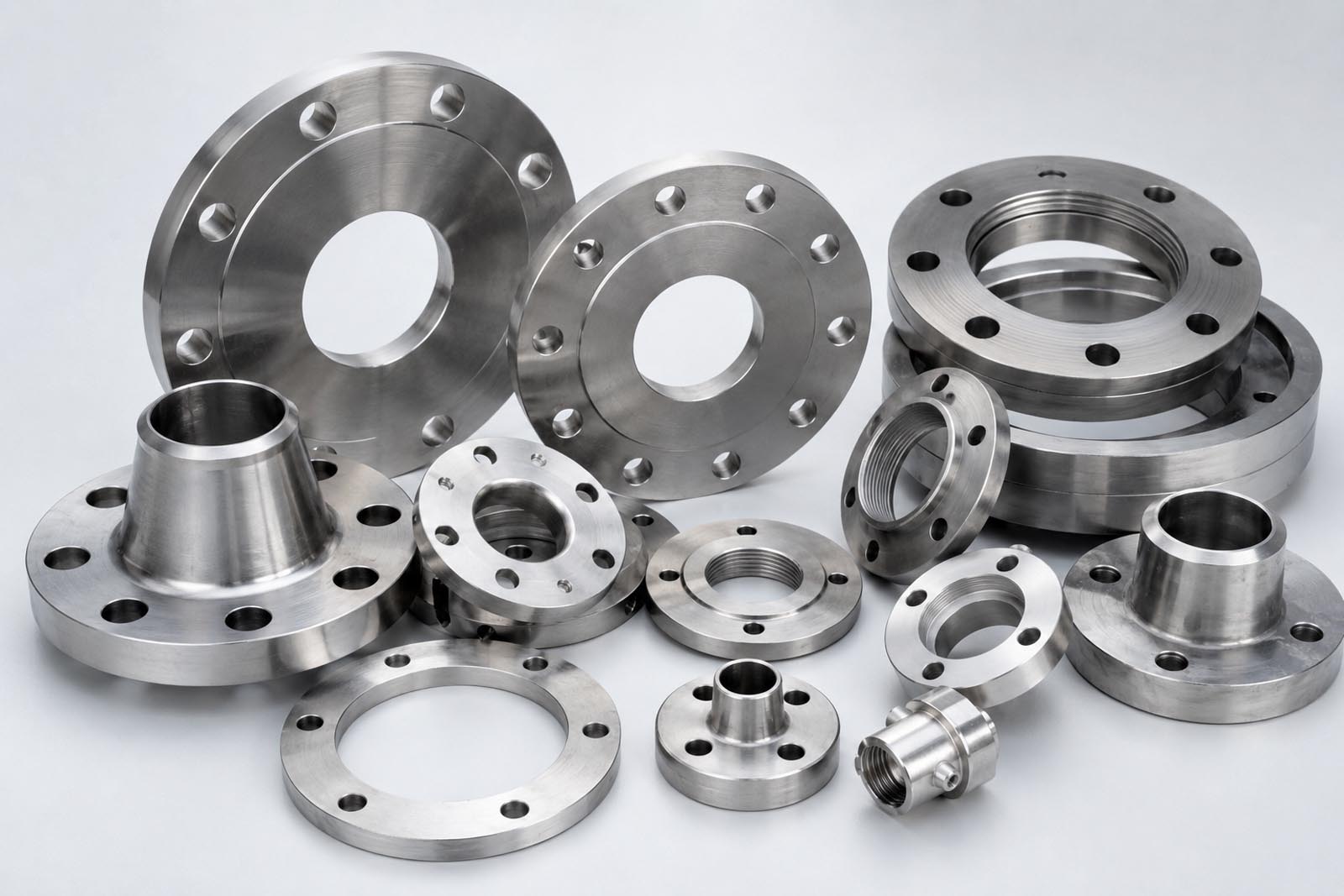

lager muhafazası, somun, manşon, boru bağlantısı, daire

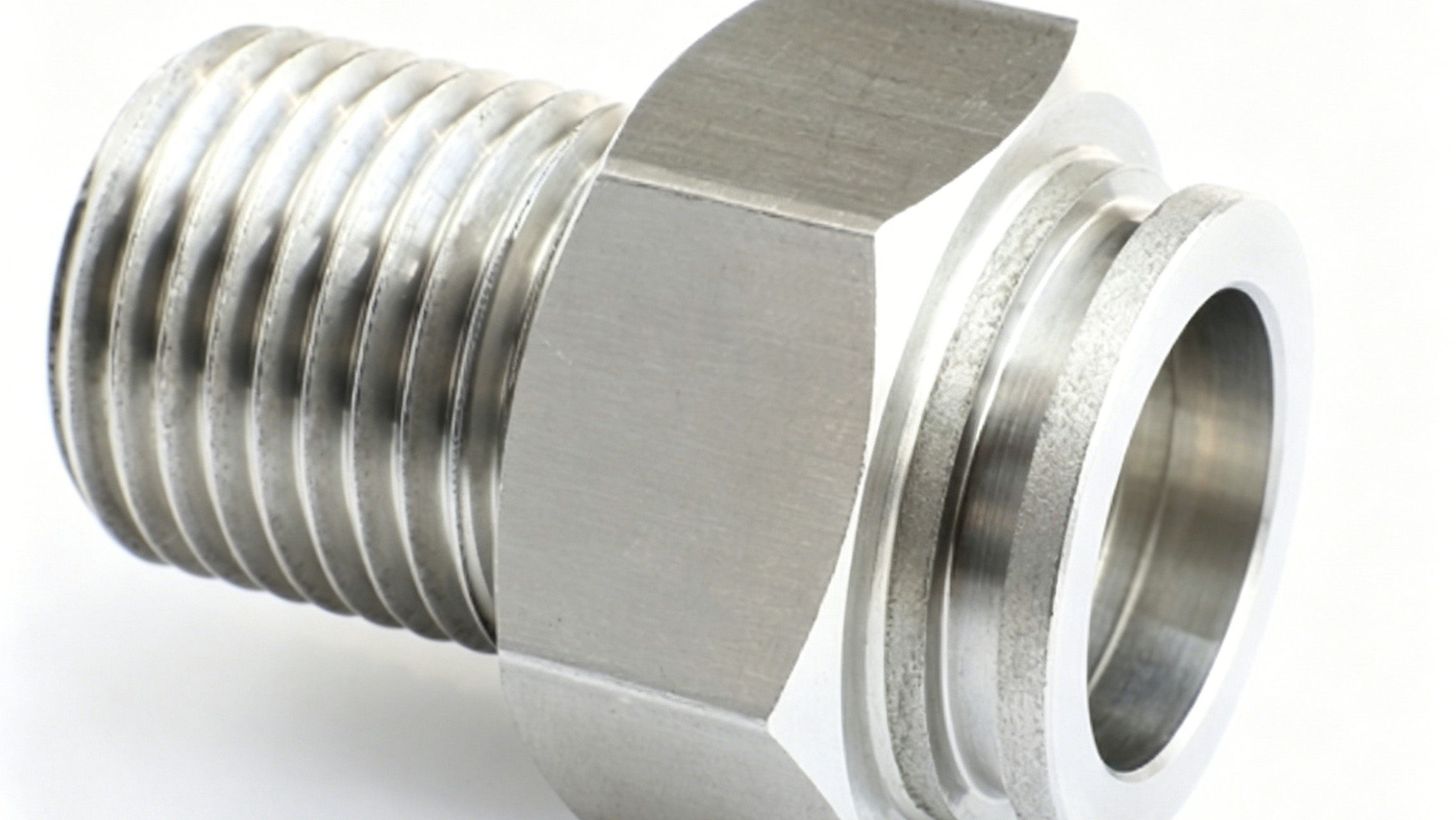

diş (cıvata, dişli), iç diş (somun, dişli manşon), boru diş bağlantısı

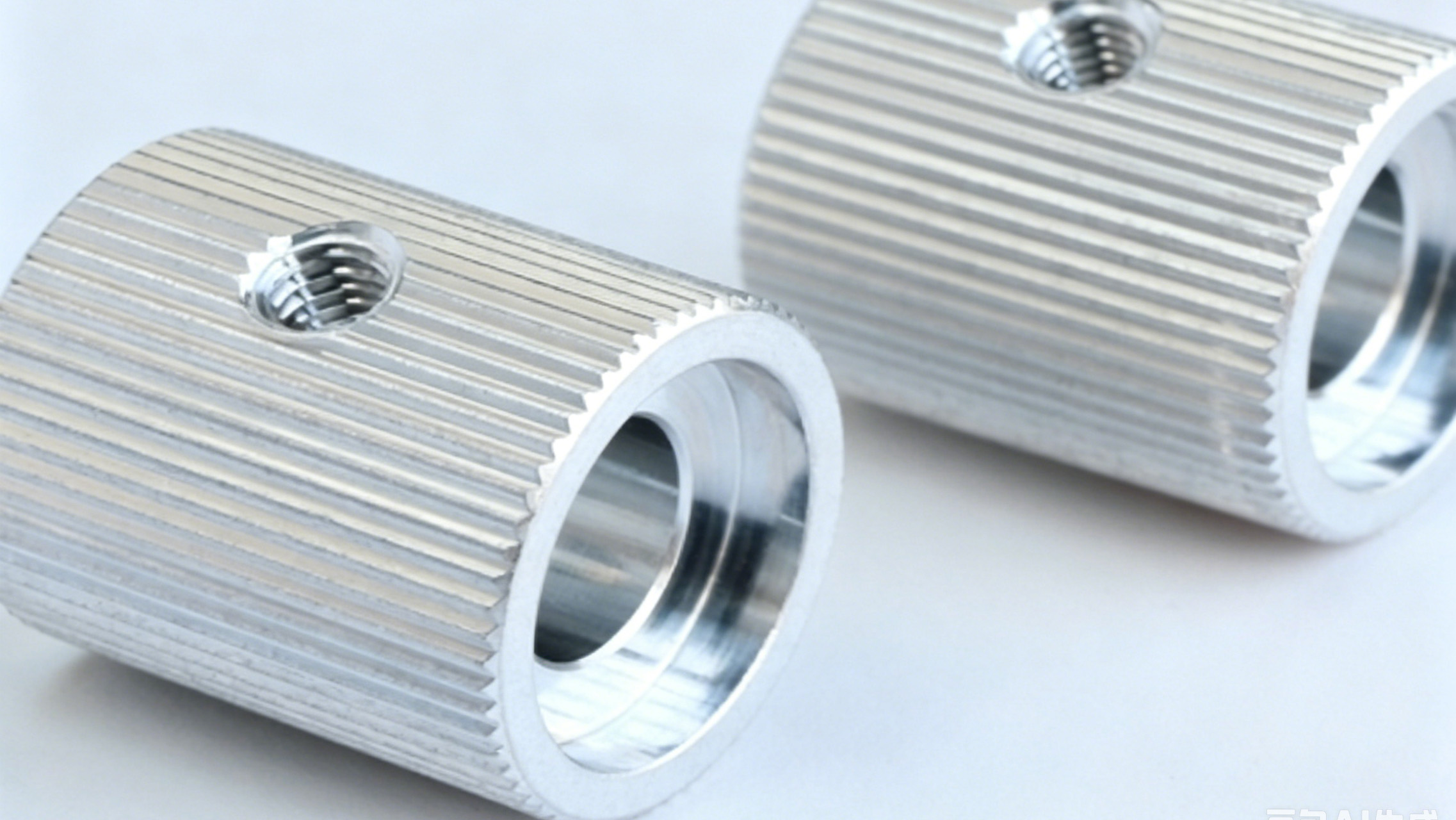

doku düğmesi, yan delikli / oluklu mil, özel küçük mil, bakır bağlantı, valf çekirdeği
karbon çeliği, alaşım çeliği, paslanmaz çelik (304/316), pirinç, alüminyum, mühendislik plastikleri

------
