Kaliteli hammaddeden hassas işçiliğe kadar her aşama titizlikle kontrol edilir, sadece yüksek hassasiyetli ve yüksek dayanımlı torna tezgahı ana parçaları üretmek için
Yüksek hacimli seri üretim, hassas parça işleme, standart dışı parça özelleştirme gibi çalışma koşullarına uyum sağlar, çeşitli sektörlerde derinlemesine hizmet verir.

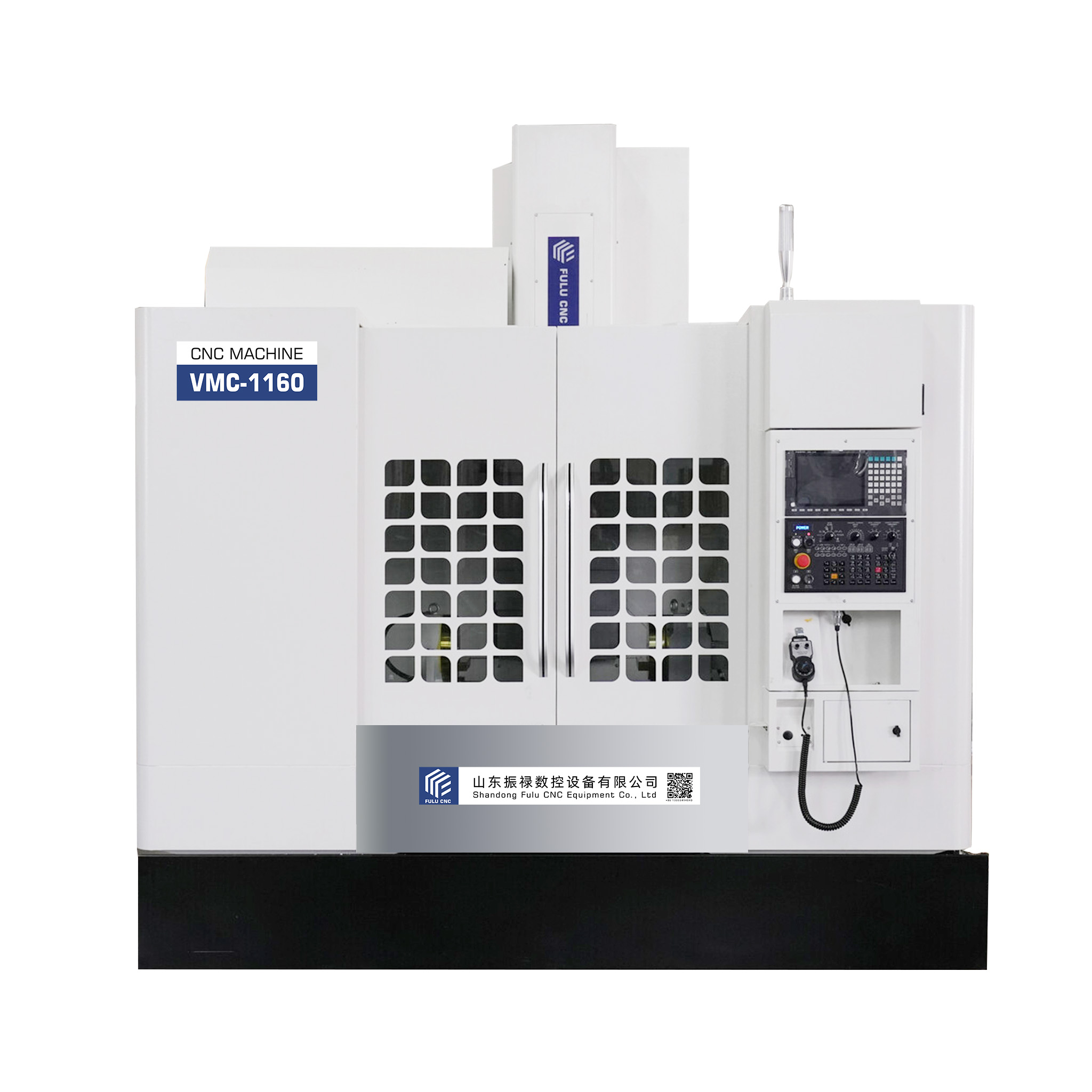

| Tezgah Modeli: VMC1160 | Birim | Ölçü |
| Çalışma Masası Boyutu | mm | 1200x600 |
| X/Y/Z Eksen Hareketi | mm | 1100/600/600 |
| Mil Ucu ile Çalışma Masası Arası Mesafe | mm | 120-720 |
| Mil merkezi ile sütun arası mesafe | mm | 672 |
| Çalışma tablası maksimum yükü | Kg | 800 |
| Çalışma tablası T yuvası | mm | 5-18x100 |
| X/Y/Z eksen hızlı ilerleme | m/dak | 32/32/26 |
| Makine modeli: VMC1160 | Birim | Özellikler |
| Masa boyutu | mm | 1200x600 |
| X/Y/Z ekseni hareket mesafesi | mm | 1100/600/600 |
| Ana mil yüzeyinden masa mesafesi | mm | 120-720 |
| Ana mil merkezi ile sütun mesafesi | mm | 672 |
| Masanın maksimum yük kapasitesi | Kg | 800 |
| Masa T kanalı | mm | 5-18x100 |
| X/Y/Z ekseni hızlı ilerleme | m/min | 32/32/26 |
| X/Y/Z kılavuz ray genişlik özellikleri | mm | RGH45/45/45 |
| X/Y/Z vida özellikleri | mm | 4012 |
| Konumlandırma hassasiyeti | mm | ±0.008 |
| Tekrar konumlandırma hassasiyeti | mm | ±0.005/300 |
| Minimum konumlandırma birimi | mm | ±0.001 |
| Ana mil maksimum devir hızı | rpm | 8000 (daire şeklinde su püskürtme) |
| Ana mil koni açısı | mm | BT40-150 |
| Dönme mekanik kol alet deposu | pcs | 24T |
| Kontrol sistemi | / | GuanShu 25i |
| X/Y/Z ekseni motor gücü | Nm | 18/18/28 |
| Ana mil motor gücü | Kw | 15 Kasım |
| Makine ağırlığı yaklaşık | Kg | 6000 |
| Dış boyutlar | mm | 2800x2400x2800 |
| No | Ürün Adı | Menşei | Üretici |
| 1 | Ana Yapı Dökme Demir (Makine Gövdesi) | Yunnan | Tai Biao |
| 2 | CNC Kontrol Cihazı | Tayvan | Guangshu 25i |
| 3 | Ana Mil Sürücü Motoru | Tayvan | Guangshu 25i |
| 4 | Üç Eksen Sürücü Motoru | Tayvan | Guangshu 25i |
| 5 | Tam Entegre Ana Mil | Tayvan | Okada |
| 6 | Ana Mil Değiştirme Silindiri | Çin-Japonya | Çin-Japonya Xinaika |
| 7 | X, Y, Z Üç Eksen Rulmanları (P4) | Tayvan/Japonya | TPI/NACHI |
| 8 | X, Y, Z Üç Eksen Rayları | Tayvan | Shangyin (HIWIN) |
| 9 | X, Y, Z Boncuk Vida (C3 Seviyesi) | Tayvan | Shangyin (HIWIN) |
| 10 | Üç Eksen Kafes | Tayvan | S+P |
| 11 | Merkezi Otomatik Yağlama Sistemi | Tayvan | Baoyu |
| 12 | Hava Kaynağı Filtrasyon Cihazı | Tayvan | AirTAc Hava Perdesi Koruma |
| 13 | Soğutma Cihazı | Çin | Weisen |
| 14 | Kontrol Paneli ve El Tekerleği | Tayvan | Guangshu |
| 15 | Elektrik, Aşırı Yük Koruma Cihazı | Fransa | Schneider |
| 16 | Endüstriyel Robot Alet Kütüphanesi | Tayvan | Okada |
| 17 | Elektrik Kabini Isı Değiştirici | Jiangsu | Ke Heng Ao |
| 10000/12000rpm ana mil hızı |
| 30kg/50kg/70kg merkezden su çıkışı |
| Renishaw ölçüm aleti |
| 170/200/250/300mm dördüncü eksen |
| 125/170/210/250mm beşinci eksen |
| zincir tipi talaş taşıma cihazı |
1.X, Y, Z üç eksen hareketi: 1100x600x600mm
2. Ana mil dönüş şekli kayış tahrikidir. Maksimum hız: 8000 devir (dairesel su püskürtme).
3. Takım magazini standart olarak 24 takımlı disk ile donatılmıştır, müşteri ihtiyaçlarını karşılar.
4. Başlık grubu ağır hizmet kutu yapısına sahiptir, iç kirişler güçlendirilmiştir, yüksek sertliktedir.
5. Ana mil kesme yöntemi pnömatik mekanizma kullanır, kesme sırasında ana mil eşit şekilde yüklenir, yatak ömrünü uzatır.
6. Elektrik kutusu iç bölmeli izole tasarıma sahiptir, kontrol cihazının ısı kaynakları ayrılır, ön kısımda ısı değiştirici ile soğutma yapılır, dış tozların elektrik kutusuna girmesi önlenir; arka kısımda fan ile ısıtma plakası soğutulur.
7. Üç eksen yüksek hassasiyetli vidalar kullanır, hassas somun ön yükleme ve arka uç ön germe cihazı ile birleştirilmiştir, makinenin boşluk ve ısıl deformasyonunun uzun süre düşük değerlerde kalmasını sağlar.
8. X, Y, Z eksenleri (X/Z ekseni 6 kayar blok) rulmanlı lineer kılavuz kullanır, yüksek sertlik, düşük gürültü sağlar, hızlı hareket ve en iyi döngü hassasiyetini elde edebilir.
9. Tüm ürünler lazer konumlandırma düzeltmesi ve döngü testi ile kontrol edilir, en iyi konumlandırma hassasiyeti ve servo özelliklerini sağlamak için, makine sevkiyattan önce sıkı kontrol önlemlerine tabi tutulur, makinenin tüm hassasiyetlerinin uzun süreli stabilitesi sağlanır.

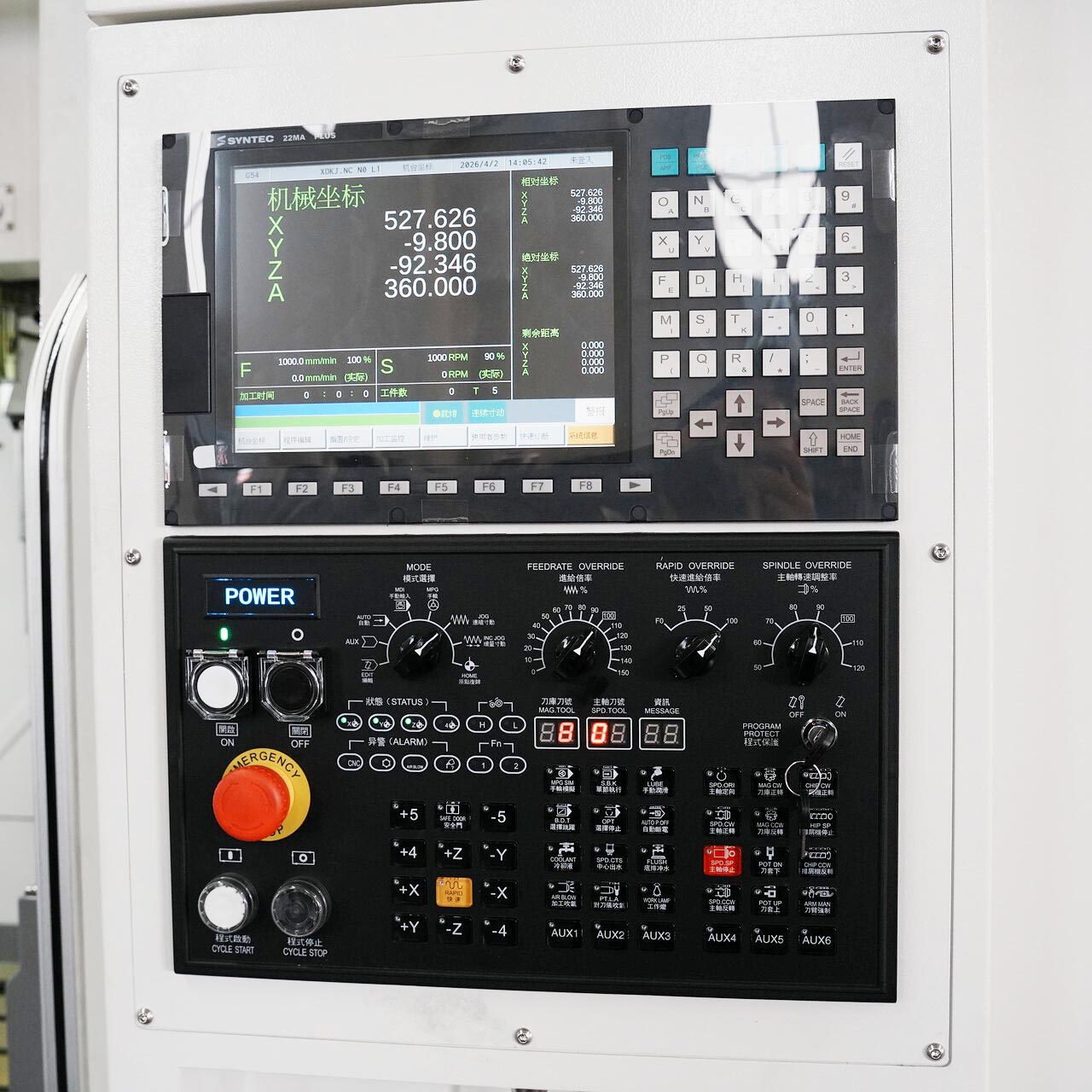

VMC-855 dik işleme merkezi endüstriyel düzeyde CNC kontrol paneli ile donatılmıştır, program düzenleme, işleme kontrolü, durum izleme işlevlerini bir arada sunar. Kullanıcı dostu bir düzen tasarımı ile, fonksiyon tuşları net bir şekilde ayrılmıştır, otomatik işleme, manuel ayar, elektronik el tekerleği gibi çeşitli çalışma modlarını destekler. Besleme oranı, ana mil oranı ve hızlı hareket ayar işlevi ile verimli, güvenli ve hassas işleme gerçekleştirir, kalıp üretimi, mekanik parçaların işlenmesi ve seri üretim ihtiyaçlarını karşılar.
Ana Mil
Bu ana milin maksimum hızı12000 devir/dakikaolarak, orta yüksek hızlı ana mil konfigürasyonudur, çelik parçaların sert kesimi ile alüminyum parçaların, kalıpların yüksek hızlı işleme ihtiyaçlarını karşılar.

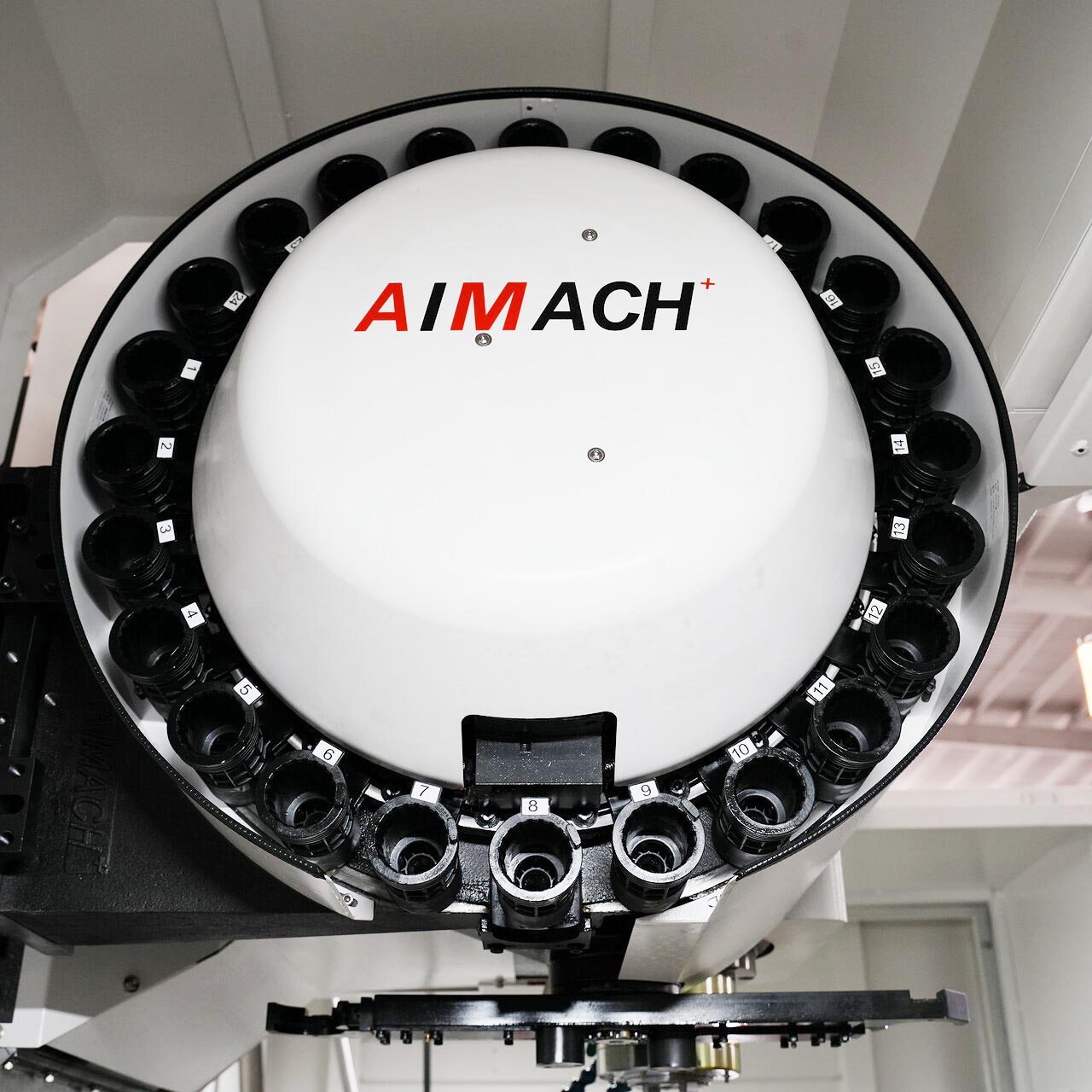

Disk Tipi Takım Magazini
Farklı işleme işlemleri arasında otomatik olarak takım değiştirebilir,tek seferde çoklu işlem yapma。
Dördüncü Eksen Konfigürasyonu

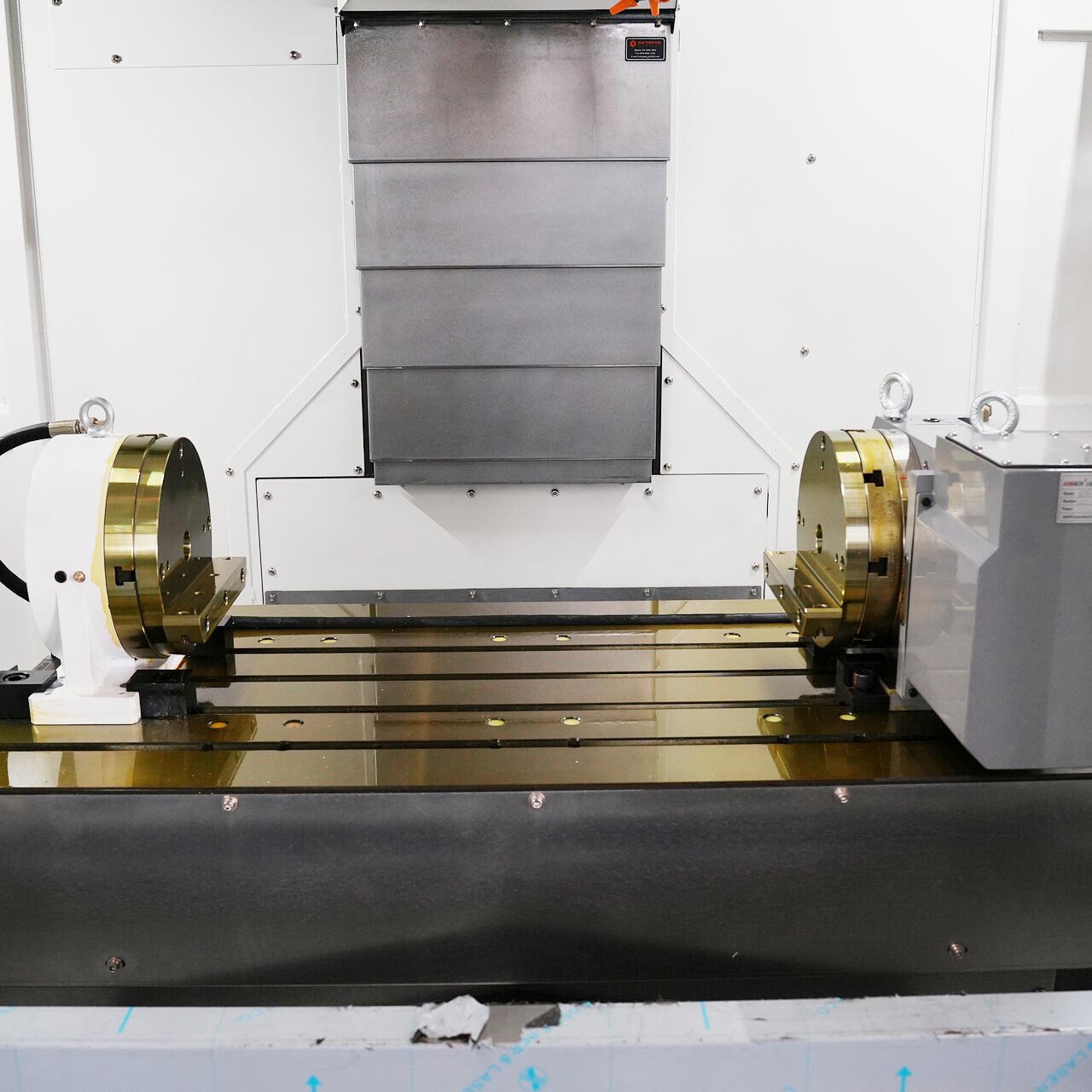

Bu,Dik CNC İşleme Merkezi iç çalışma alanıdır, makine,VMC serisi dik işleme merkezidir,çift taraflı dört eksenli döner kafa ile donatılmıştır,beş yüzeyli işleme özel CNC freze makinesidir, genellikle hassas karmaşık parçaların çoklu işlem için tek seferde sıkıştırma işlemlerinde kullanılır.

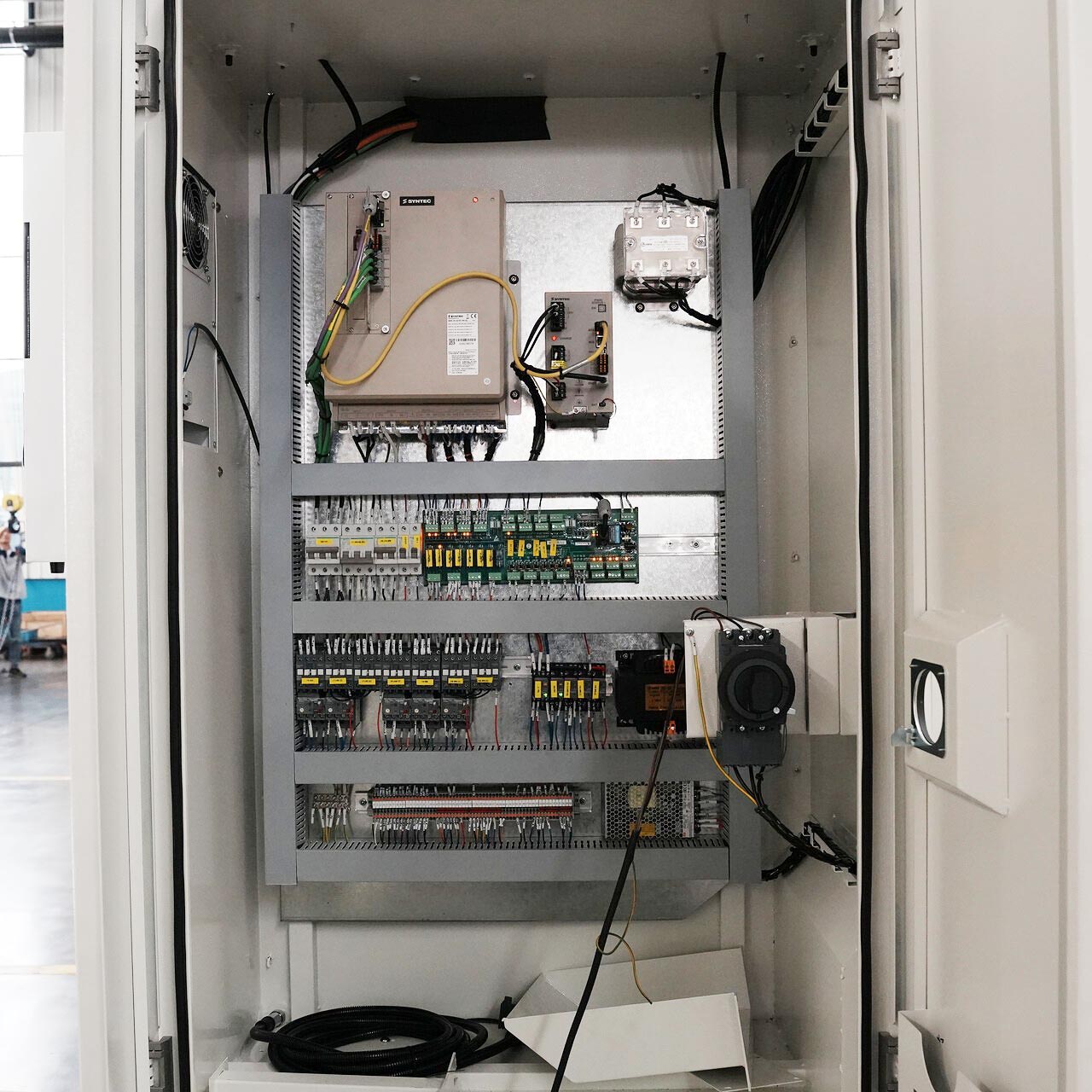

Elektrik Kontrol Kabini

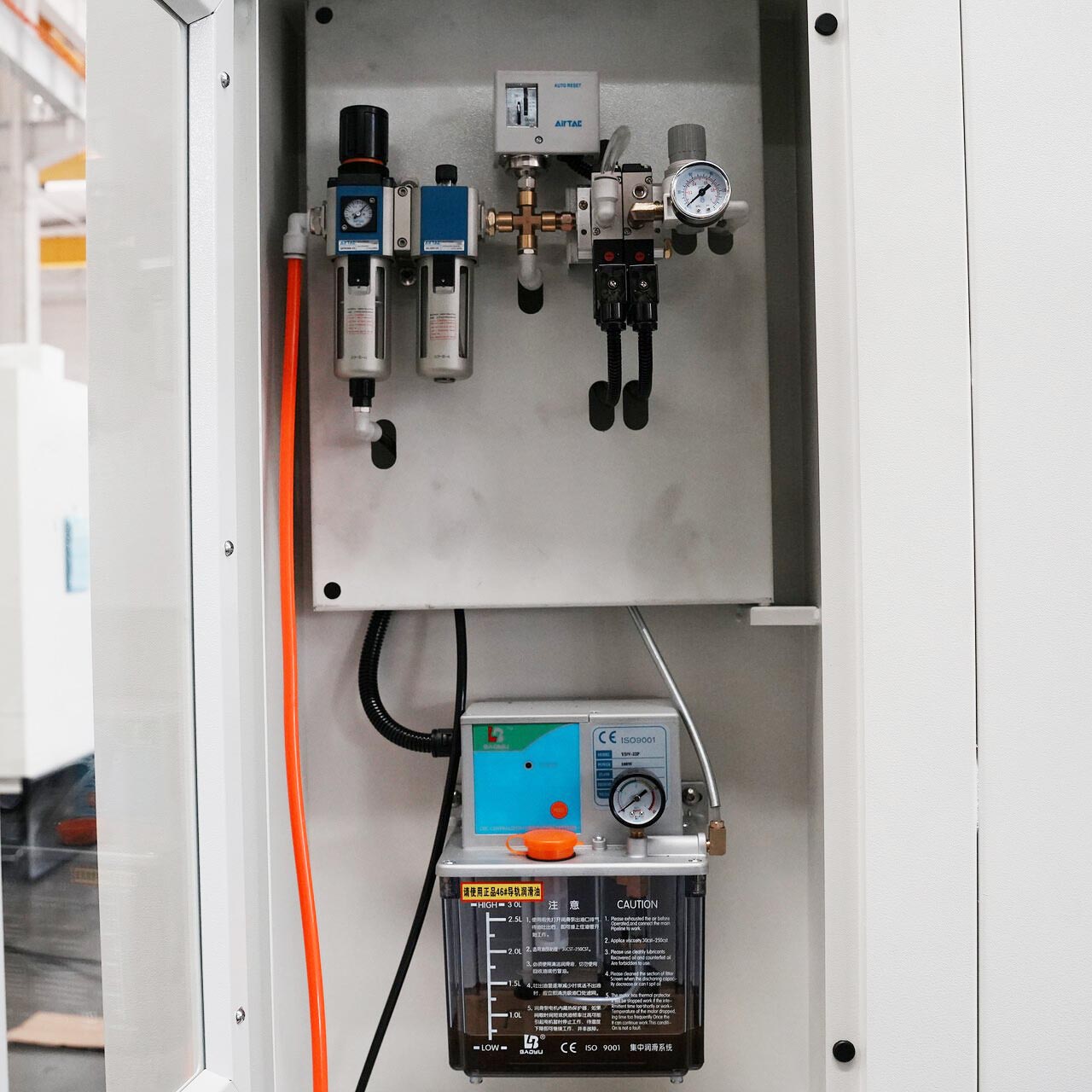

Otomatik Yağlama Pompası
Makine, akıllı merkezi otomatik yağlama sistemi ile donatılmıştır, belirlenen periyotlara göre otomatik olarak kılavuz ray, vida ve kritik tahrik parçalarına yağ sağlar, sürekli ve stabil yağlama sağlar,
aşınmayı etkili bir şekilde azaltır, işleme hassasiyetini ve ekipmanın kullanım ömrünü artırır.
Seçenekli Kontrol Sistemi
