De la matière première de qualité à l'usinage de précision, chaque étape est rigoureusement contrôlée, afin de fabriquer des composants centraux de tour à haute précision et haute résistance.
Adapté à la production en grande série, à l'usinage de pièces de précision, à la personnalisation de pièces non standard, approfondissant divers secteurs industriels.
| Diamètre de rotation maximal sur la table du lit | mm | Φ400 |
| Diamètre de rotation maximal sur la table | Φ200 | |
| Longueur maximale d'usinage | mm | 750/1000/1500 |
| Diamètre maximal d'usinage | mm | Φ400 |
| Diamètre maximal de la barre | mm | Φ200 |
| Mandrin | Mandrin à 3 mors 200 |
Caractéristiques du produit

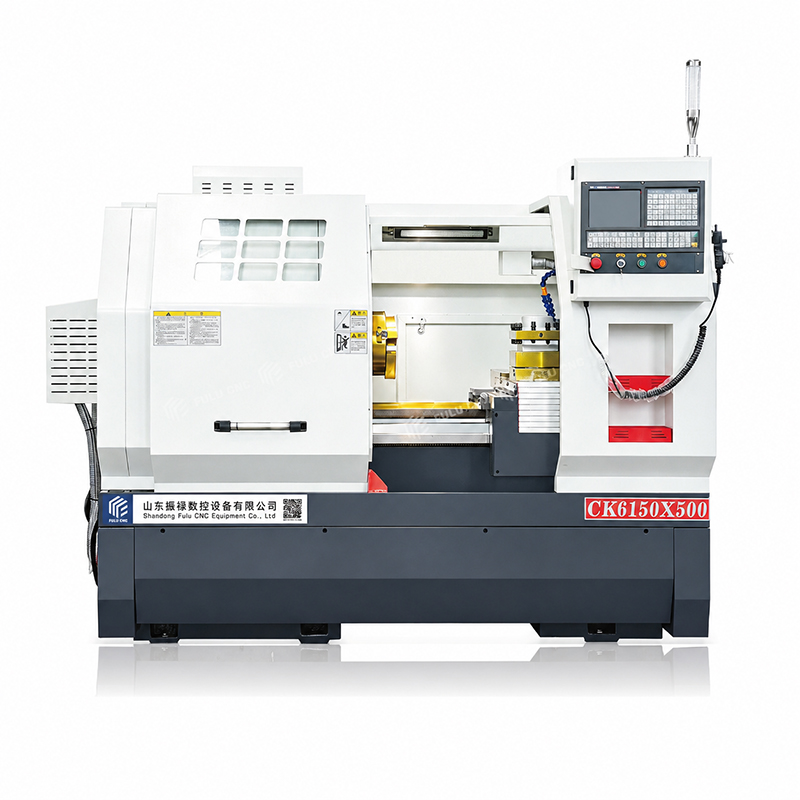

Structure de lit plat, haute rigidité pour usinage lourd Lit de machine horizontal, fonte de haute qualité, rigidité élevée, grande capacité de charge, adaptée à l'usinage grossier et fin de pièces lourdes à grand diamètre et long axe, bonne résistance aux vibrations, peu de déformation.
Facile à utiliser, prise en main rapide Conception mature, faible coût de fabrication et d'entretien, prix inférieur à celui des tours inclinés de même spécification, économique et pratique, retour sur investissement rapide.
Guides résistants à l'usure, précision stable Guides en rails durs rectangulaires / guides traités par induction, résistants à l'usure, bonne conservation de la précision ; équipés de vis à billes de précision, positionnement précis, haute répétabilité.
| Projet | Unité | Spécification |
| Diamètre de rotation maximum sur le lit | mm | 500 |
| Diamètre de rotation maximum sur le chariot | mm | 270 |
| Portée des guides | mm | 400 |
| Longueur de traitement efficace | mm | 850/1350/1850 |
| Course maximale X | mm | 280 |
| Course maximale Z | mm | 1000/1500/2000 |
| Plage de vitesse de la broche | r/min | 45-1600/1200 (trois vitesses) |
| Diamètre du trou de la broche | mm | Φ82/Φ105 |
| Conicité de la broche | Métrique | Métrique 90 (1:20) |
| Modèle de l'extrémité de la broche | A2-8 | |
| Hauteur du centre de la broche par rapport à la surface du lit | mm | 255 |
| Course maximale du manchon de la contre-pointe | mm | 150 |
| Diamètre du manchon de la contre-pointe | mm | 75 |
| Conicité du manchon de la contre-pointe | Morse n° 5 | |
| Vitesse de déplacement rapide (axes X/Z) | m/min | ≥6/8 |
| Plage de filetage (filetage métrique) | mm | 0.2～30 |
| Précision de repositionnement (axes X/Z) | mm | 0.007～0.01 |
| Précision de traitement | IT6～IT7 | |
| Rugosité de traitement | Ra1.6 | |
| Charge maximale pour les pièces de type arbre | kg | 500 |
| Charge maximale pour les pièces de type plateau | kg | 300 |
| Dimensions : Longueur × Largeur × Hauteur | mm | 2640×1600×1800 |
| Poids de la machine (environ) | kg | 2500/2700/3200 |
| Nom | Modèle, spécifications | Quantité | Lieu de production |

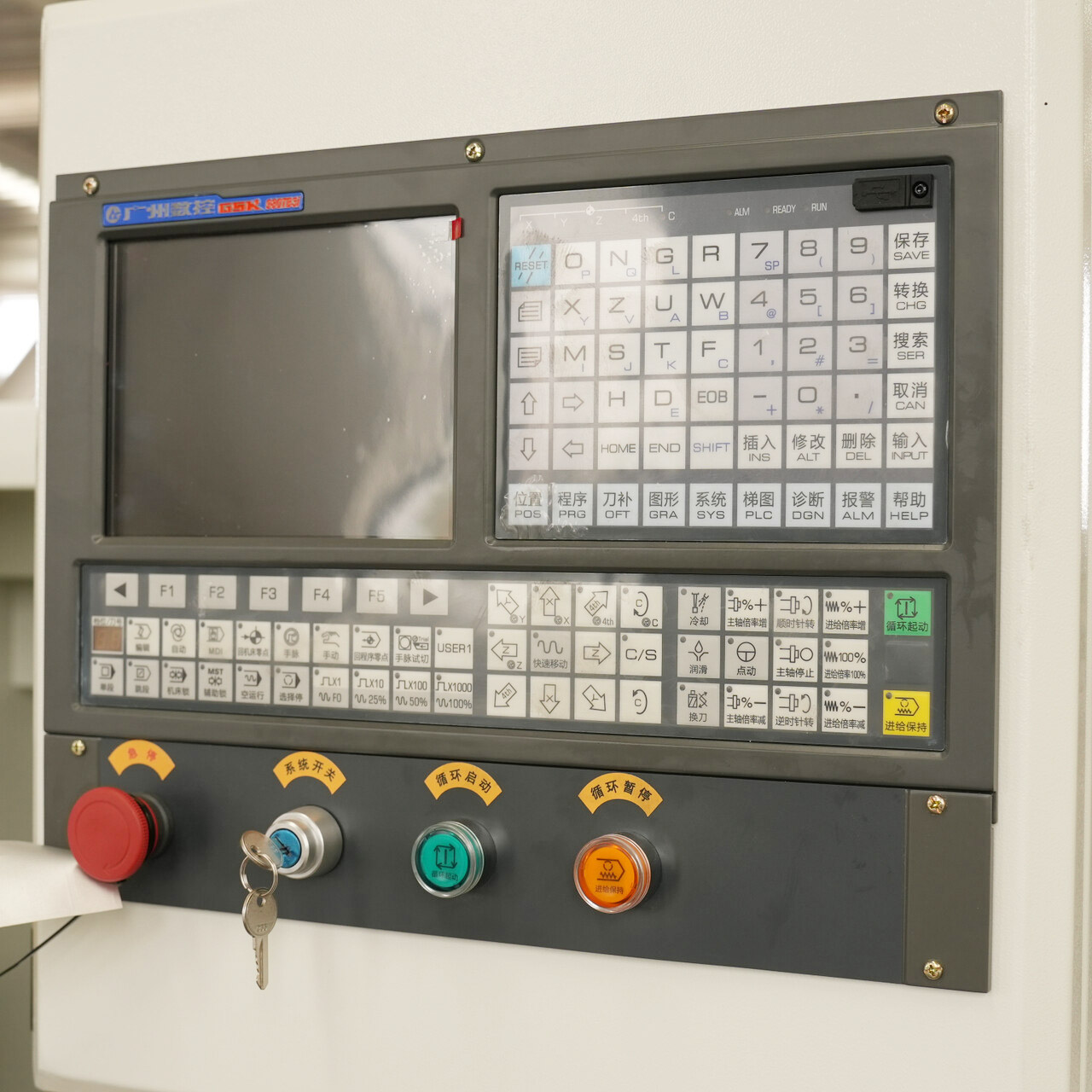

| Système de contrôle | Système de bus GSK980TB3i | 1 | Guangzhou |
| Vis à billes | Axe X: FFZD2505 | 1 | Taiwan Shenghe/Nankin Craft |
| Axe Z: FFZD4010 | 1 | Huaxia | |
| Roulement à vis | X:760204TN/P5DB | 1 paire | Harbin |
| Z:760307TN/P5DB/7206AC/6206RS | 1 ensemble | Harbin | |
| Variateur de fréquence | 7.5KW | 1 | National |
| Roulement de broche | 234424BM1/SP5（120×180×72） | 1 | HRB |
| NN3024K/W33/P5.2（120×180×46） | 1 | HRB | |
| NN3020K/W33/P5（105×160×26） | 1 | HRB | |
| 6019（105×160×26） | 1 | HRB | |

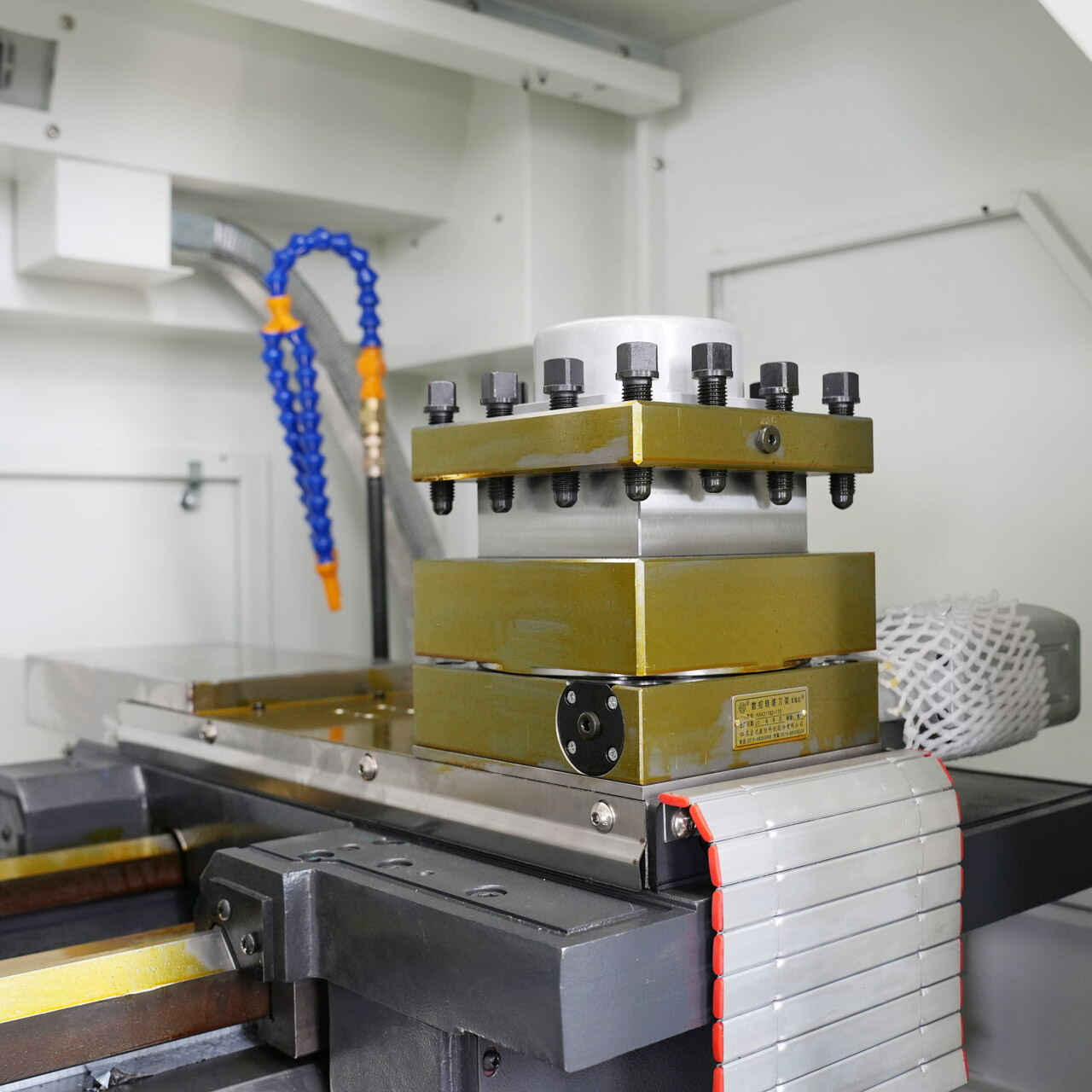

| Porte-outil | LDB4-6150/110 | 1 | Hongda |

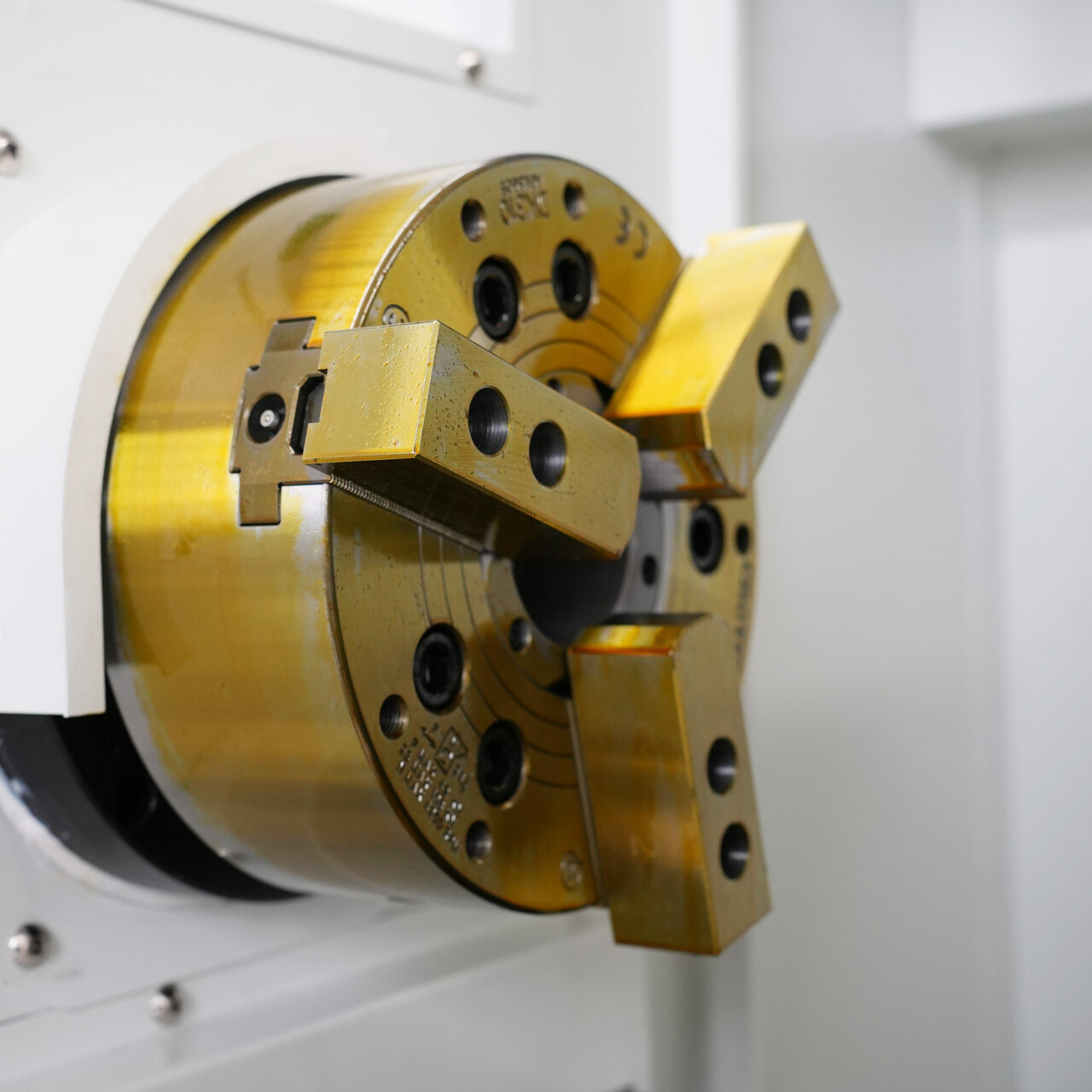

| Mandrin manuel | Φ250 trois mors | 1 | National |
| Système de lubrification | TZ-150/4C | 1 | National |
| Pompe de refroidissement | AB-25 | 1 | National |
| Nom du kit |
| Mandrin hydraulique de 6/8/10 pouces |
| Tour d'outils électriques de 6/8 stations |

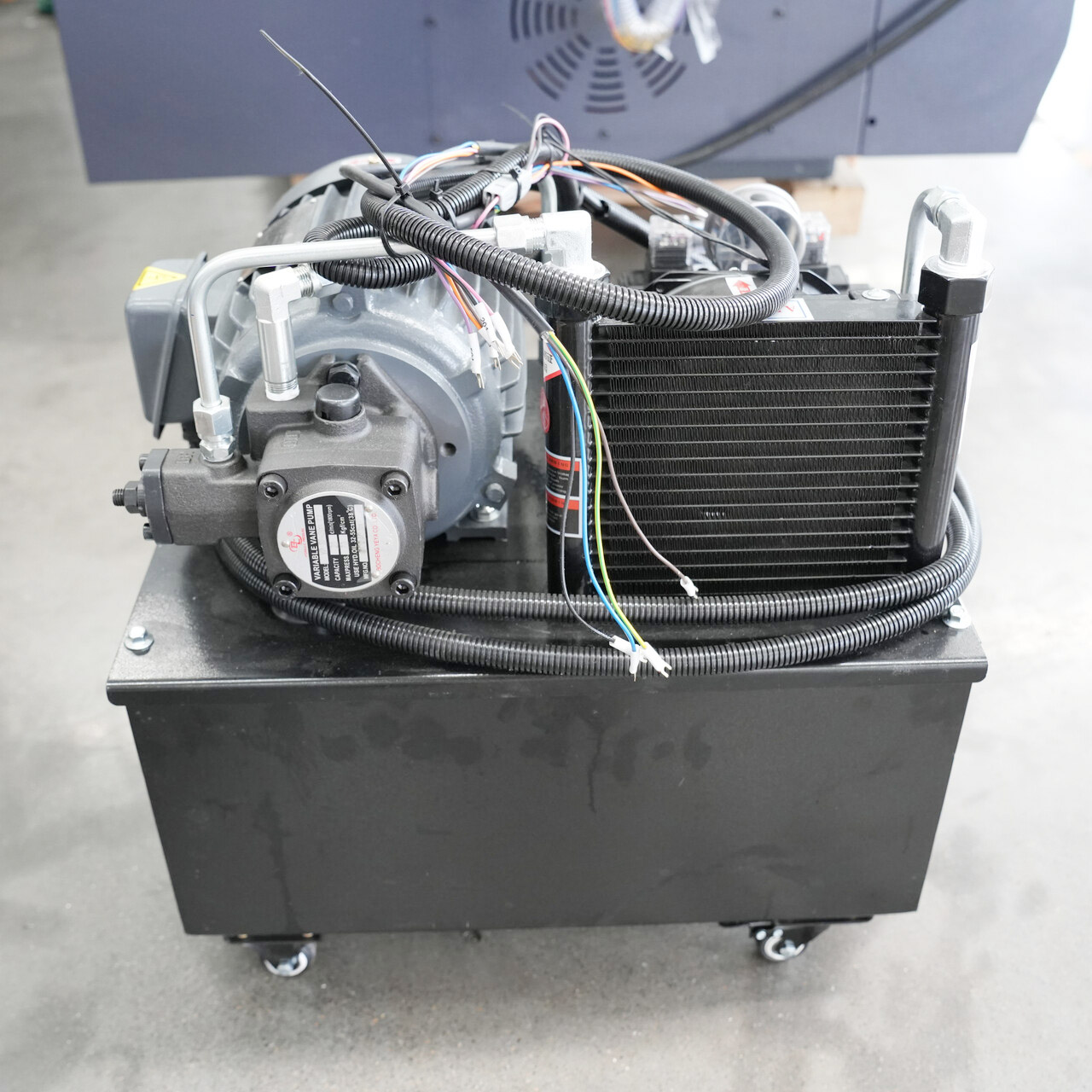

| Queue hydraulique |
| Système de contrôle GSK/Fanuc/Simens |
