Von hochwertigen Rohmaterialien bis zur präzisen Bearbeitung wird jeder Arbeitsschritt streng kontrolliert, um hochpräzise und hochfeste Kernkomponenten für Drehmaschinen herzustellen.
Geeignet für die Massenproduktion, die Bearbeitung präziser Bauteile und die kundenspezifische Fertigung von Sonderteilen, mit tiefgreifender Erfahrung in verschiedenen Branchen.
| Projekt | Einheit | Spezifikation |
| Maximaler Drehdurchmesser über dem Bettkörper | mm | 500 |
| Maximaler Drehdurchmesser über dem Schlitten | mm | 270 |
| Schienenabstand | mm | 400 |
| Effektive Bearbeitungslänge | mm | 850/1350/1850 |
| Maximaler Hub X | mm | 280 |
| Maximaler Hub Z | mm | 1000/1500/2000 |
Produkteigenschaften
Flachbettstruktur, hohe Steifigkeit bei schwerem Schneiden Gesamte horizontale Bettstruktur, hochwertiges Gusseisen, starke Steifigkeit, hohe Tragfähigkeit, geeignet für grobe und präzise Bearbeitung von großen Durchmessern, langen Wellen und schweren Werkstücken, gute Vibrationsdämpfung, nicht leicht verformbar.
Benutzerfreundlich, schnelle Einarbeitung Ausgereiftes Design, niedrige Herstellungs- und Wartungskosten, günstiger als vergleichbare Schrägbettmaschinen, wirtschaftlich und praktisch, schnelle Amortisation.
Führungen verschleißfest, stabile Präzision Rechteckige Hartführung / Mittelhäufige gehärtete Führung, verschleißfest, gute Präzisionshaltung; ausgestattet mit präzisen Kugelgewindespindeln, genaue Positionierung, hohe Wiederholgenauigkeit.
| Projekt | Einheit | Spezifikation |
| Maximaler Drehdurchmesser über Bett | mm | 500 |
| Maximaler Drehdurchmesser über Schlitten | mm | 270 |
| Führungsbahnspannweite | mm | 400 |
| Effektive Bearbeitungslänge | mm | 850/1350/1850 |
| Maximaler Verfahrweg X | mm | 280 |
| Maximaler Verfahrweg Z | mm | 1000/1500/2000 |
| Spindeldrehzahlbereich | r/min | 45-1600/1200 (drei Geschwindigkeitsstufen) |
| Durchmesser des Spindelbohrungs | mm | Φ82/Φ105 |
| Spindelkonus | metrisch | metrisch 90 (1:20) |
| Modell des Spindelende | A2-8 | |
| Höhe vom Spindelmittelpunkt zur Maschinenoberfläche | mm | 255 |
| Maximaler Verfahrweg des Reitstocks | mm | 150 |
| Durchmesser des Reitstockzylinders | mm | 75 |
| Konusneigung des Reitstockzylinders | Morse 5 | |
| Schnellbewegungsgeschwindigkeit (X/Z-Achse) | m/min | ≥6/8 |
| Drehgewinde-Bereich (metrisches Gewinde) | mm | 0.2～30 |
| Wiederholgenauigkeit (X/Z-Achse) | mm | 0.007～0.01 |
| Bearbeitungsgenauigkeit | IT6～IT7 | |
| Bearbeitungsoberflächenrauhigkeit | Ra1.6 | |
| Maximale Tragfähigkeit für Achsteile | kg | 500 |
| Maximale Tragfähigkeit für Plattenteile | kg | 300 |
| Abmessungen: Länge × Breite × Höhe | mm | 2640×1600×1800 |
| Maschinengewicht (ca.) | kg | 2500/2700/3200 |
| Bezeichnung | Modell, Spezifikation | Menge | Herkunft |
| Steuersystem | GSK980TB3i-Bussystem | 1 | Guangzhou |
| Kugelgewindetrieb | X-Achse:FFZD2505 | 1 | Taiwan Shenghe/Nanjing Technologie |
| Z-Achse:FFZD4010 | 1 | Huaxia | |
| Gewindespindellager | X:760204TN/P5DB | 1 Paar | Harbin |
| Z:760307TN/P5DB/7206AC/6206RS | 1 Satz | Harbin | |
| Frequenzumrichter | 7.5KW | 1 | Inland |
| Spindellager | 234424BM1/SP5（120×180×72） | 1 | HRB |
| NN3024K/W33/P5.2（120×180×46） | 1 | HRB | |
| NN3020K/W33/P5（105×160×26） | 1 | HRB | |
| 6019（105×160×26） | 1 | HRB | |
| Werkzeughalter | LDB4-6150/110 | 1 | Hongda |
| Manueller Schraubstock | Φ250 Dreibacken | 1 | Inland |
| Schmiersystem | TZ-150/4C | 1 | Inland |
| Kühlpumpe | AB-25 | 1 | Inland |
| Zubehörname |

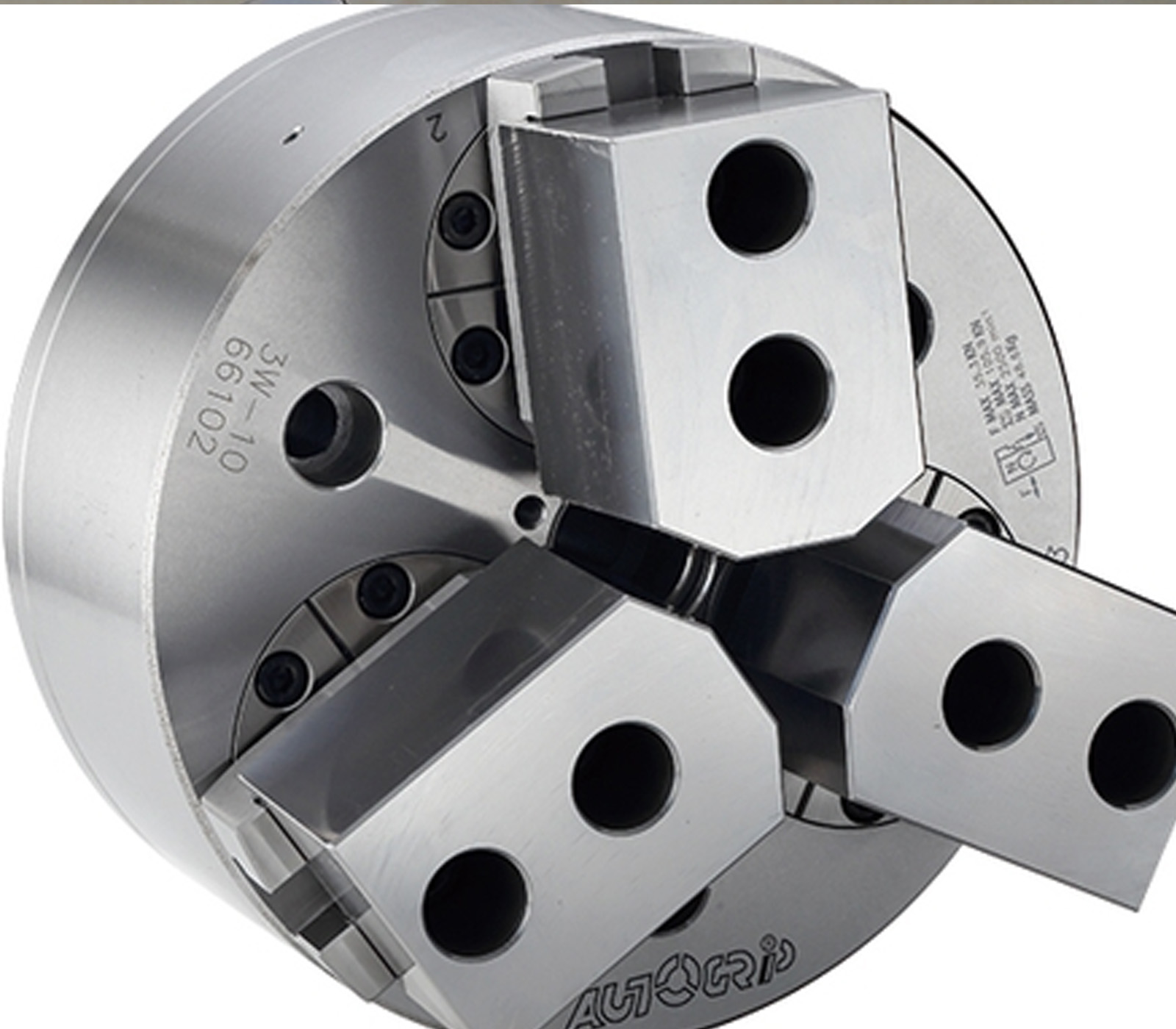

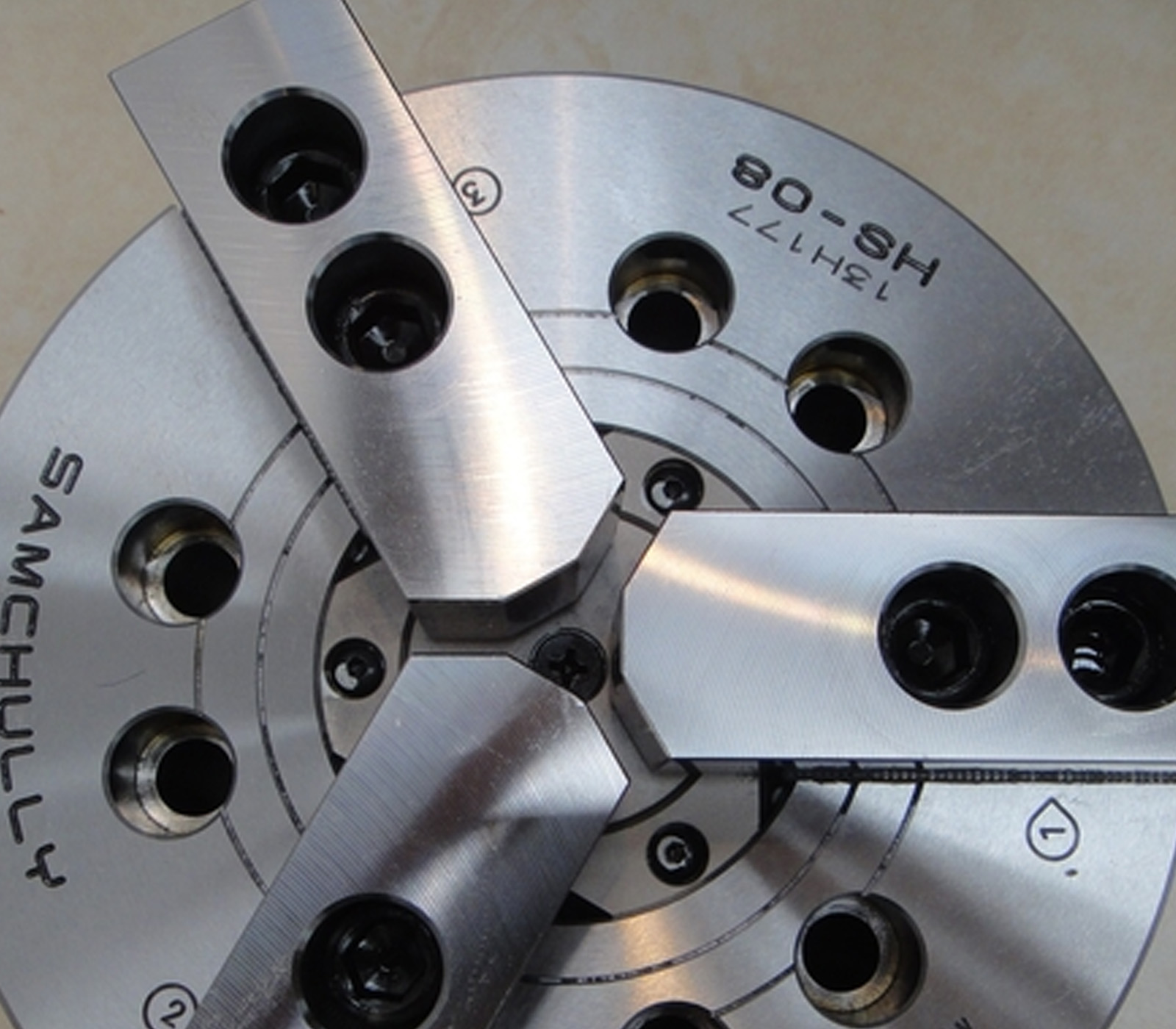

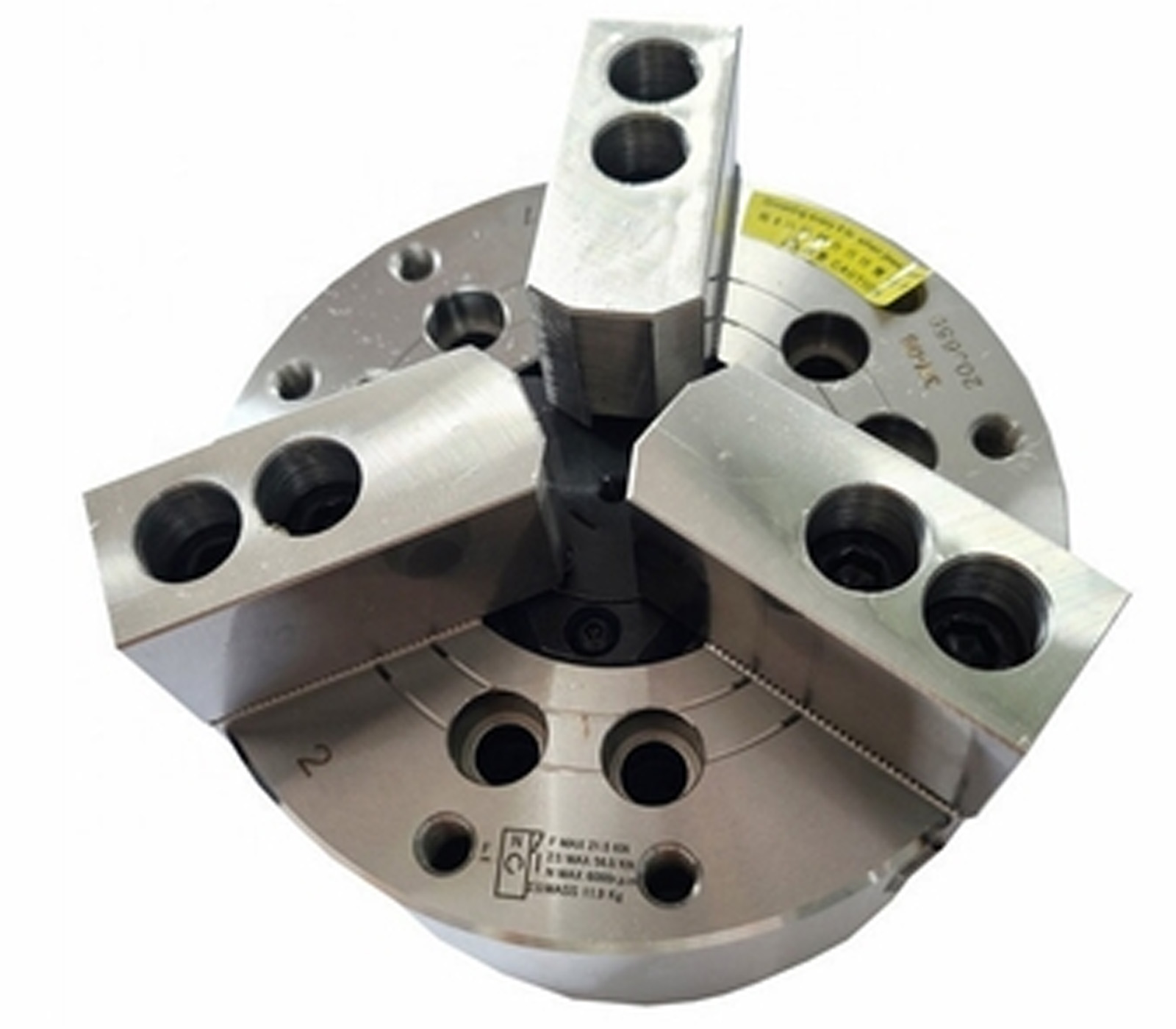

| 6/8/10 Zoll hydraulischer Schraubstock |

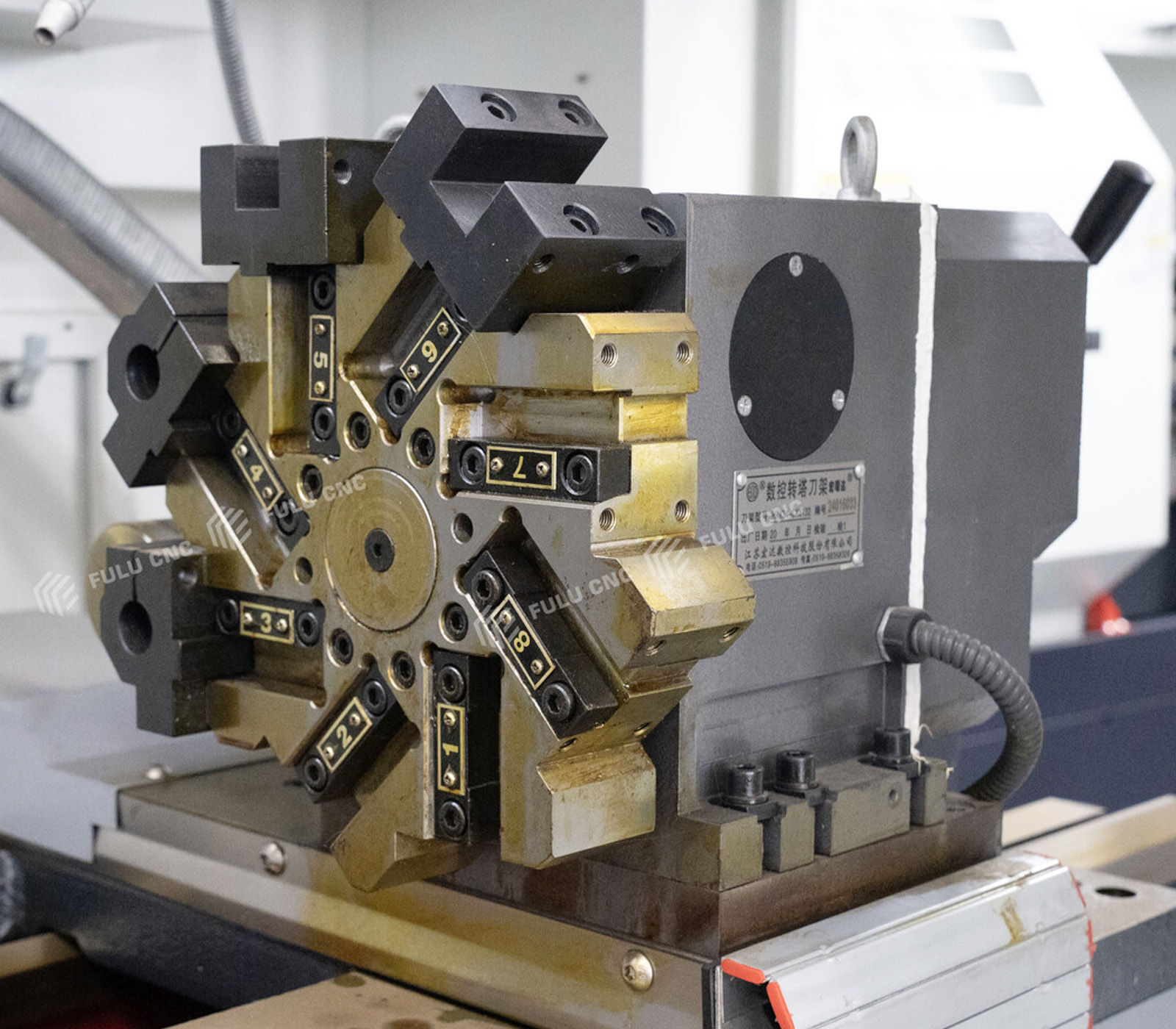

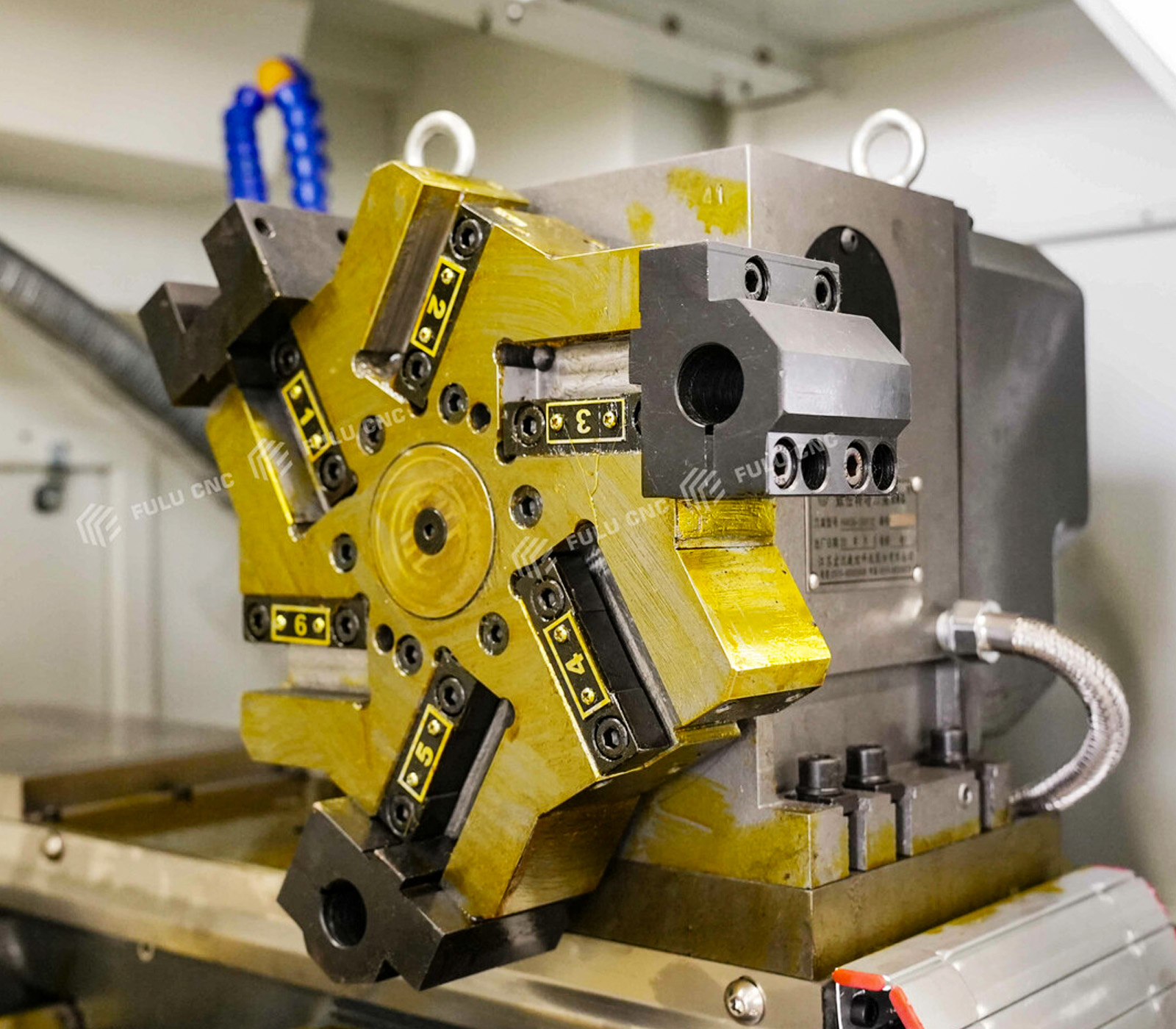

| 6/8 Station elektrische Werkzeughalter |
| Hydraulisches Hinterteil |

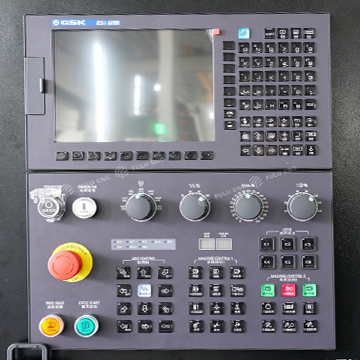

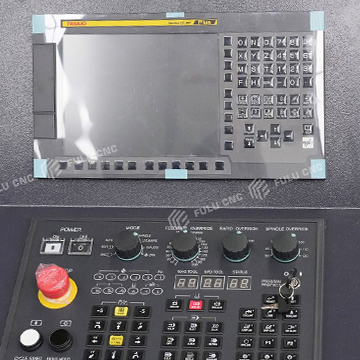

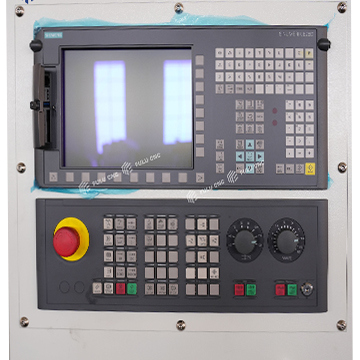

| GSK/Fanuc/Simens Steuerungssystem |
