Từ nguyên liệu chất lượng cao đến gia công chính xác, từng công đoạn đều được kiểm soát nghiêm ngặt, chỉ nhằm tạo ra các bộ phận lõi máy tiện có độ chính xác cao và độ bền cao
Phù hợp với sản xuất hàng loạt lớn, gia công linh kiện chính xác, tùy chỉnh chi tiết phi tiêu chuẩn và các điều kiện làm việc khác, chuyên sâu trong các ngành công nghiệp lớn.

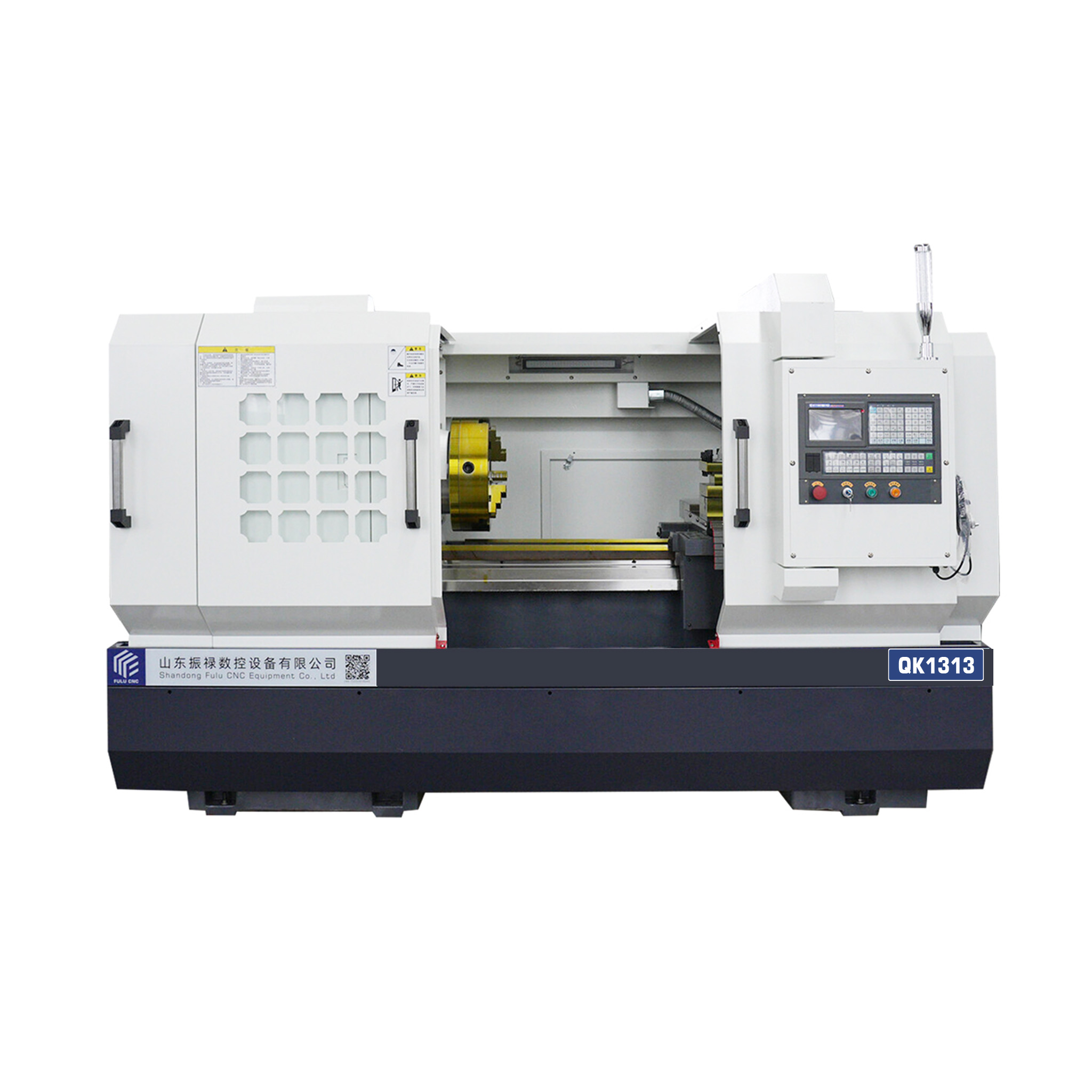

| Dự án | Thông số QK1313 |
| Đường kính quay tối đa của thân máy | Φ630 mm (một số mẫu có thể đạt Φ800 mm) |
| Đường kính quay tối đa trên bàn trượt | Φ330～340 mm |
| Chiều dài gia công | 1000 / 1500 / 3000 mm (có thể tùy chỉnh dài hơn) |
| Lỗ thông trục chính | Φ130～135 mm |
| Phạm vi gia công ren ống | Φ30～126 mm |
| Chiều rộng ray dẫn giường | 550 mm |
| Tốc độ trục chính | 30～800 vòng/phút |
Đặc điểm sản phẩm
Cấu trúc giường phẳng, độ cứng cao cho gia công cắt nặng Giường phẳng toàn bộ, gang chất lượng cao, độ cứng mạnh, khả năng chịu tải lớn, phù hợp cho gia công thô và tinh các chi tiết có đường kính lớn, trục dài, chi tiết nặng, chống rung tốt, khó bị biến dạng.
Thân thiện với người sử dụng, dễ dàng tiếp cận Thiết kế trưởng thành, chi phí sản xuất và bảo trì thấp, giá rẻ hơn so với máy tiện nghiêng cùng thông số, kinh tế và thực tiễn, hồi vốn nhanh.
Đường ray bền, độ chính xác ổn định Đường ray cứng hình chữ nhật / Đường ray tôi trung tần, bền, khả năng giữ độ chính xác tốt; đi kèm với vít bi chính xác, định vị chính xác, độ chính xác lặp lại cao.
| Dự án | Thông số QK1313 |
| Đường kính quay lớn nhất của thân máy | Φ630 mm (một số mẫu có thể đạt Φ800 mm) |
| Đường kính quay lớn nhất trên bàn trượt | Φ330～340 mm |
| Chiều dài gia công | 1000 / 1500 / 3000 mm (có thể tùy chỉnh dài hơn) |
| Lỗ thông trục chính | Φ130～135 mm |
| Phạm vi gia công ren ống | Φ30～126 mm |
| Chiều rộng đường ray thân máy | 550 mm |
| Tốc độ quay trục chính | 30～800 r/min |
| Phương thức biến tốc trục chính | Biến tốc hai cấp hoặc ba cấp vô cấp |
| Công suất động cơ chính | 11 kW |
| Hành trình trục X | 320～420 mm |
| Hành trình trục Z | 850～2850 mm |
| Tốc độ di chuyển nhanh trục X | 4000 mm/min |
| Tốc độ di chuyển nhanh trục Z | 4000～6000 mm/min |
| Đầu dao | Đầu dao điện bốn vị trí / Đầu dao CNC |
| Kích thước mũi dao | 32×32 mm |
| Mâm cặp | Φ380～Φ400 mâm cặp ba chấu |
| Đường kính ống của đầu đuôi | Φ100 mm |
| Hành trình đầu đuôi | 250 mm |
| Lỗ hình nón của đầu đuôi | MT5 |
| Độ chính xác định vị | ±0.02 mm |
| Độ chính xác định vị lặp lại | ±0.01 mm |
| Trọng lượng toàn bộ máy | 4～6 tấn (trọng lượng khác nhau tùy theo chiều dài) |
| Dự án | Cấu hình tiêu chuẩn |

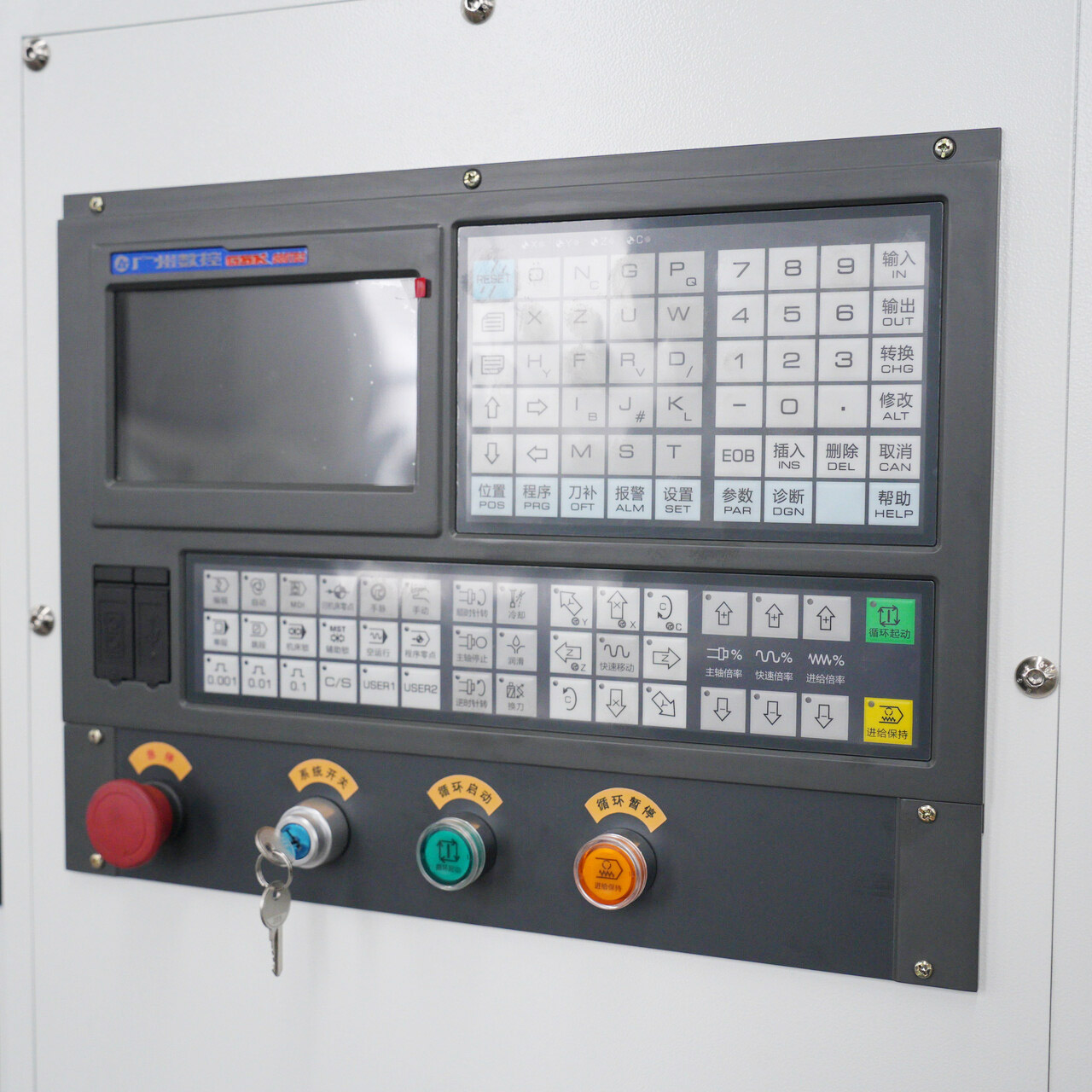

| Hệ thống điều khiển số | Quang số GSK980TC3 / GSK980TDC |

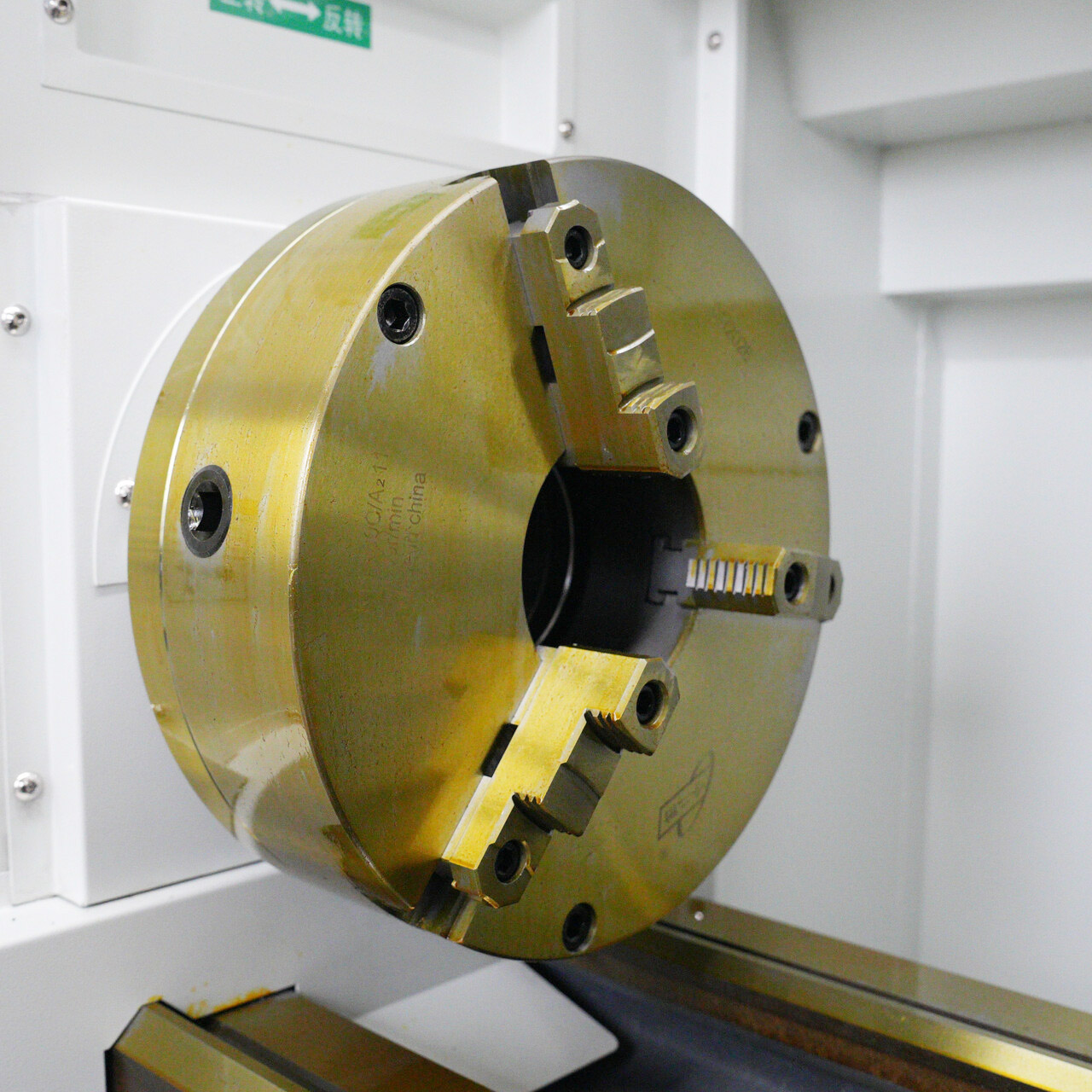

| Chấu kẹp | Chấu kẹp ba chấu tay đôi trước sau |

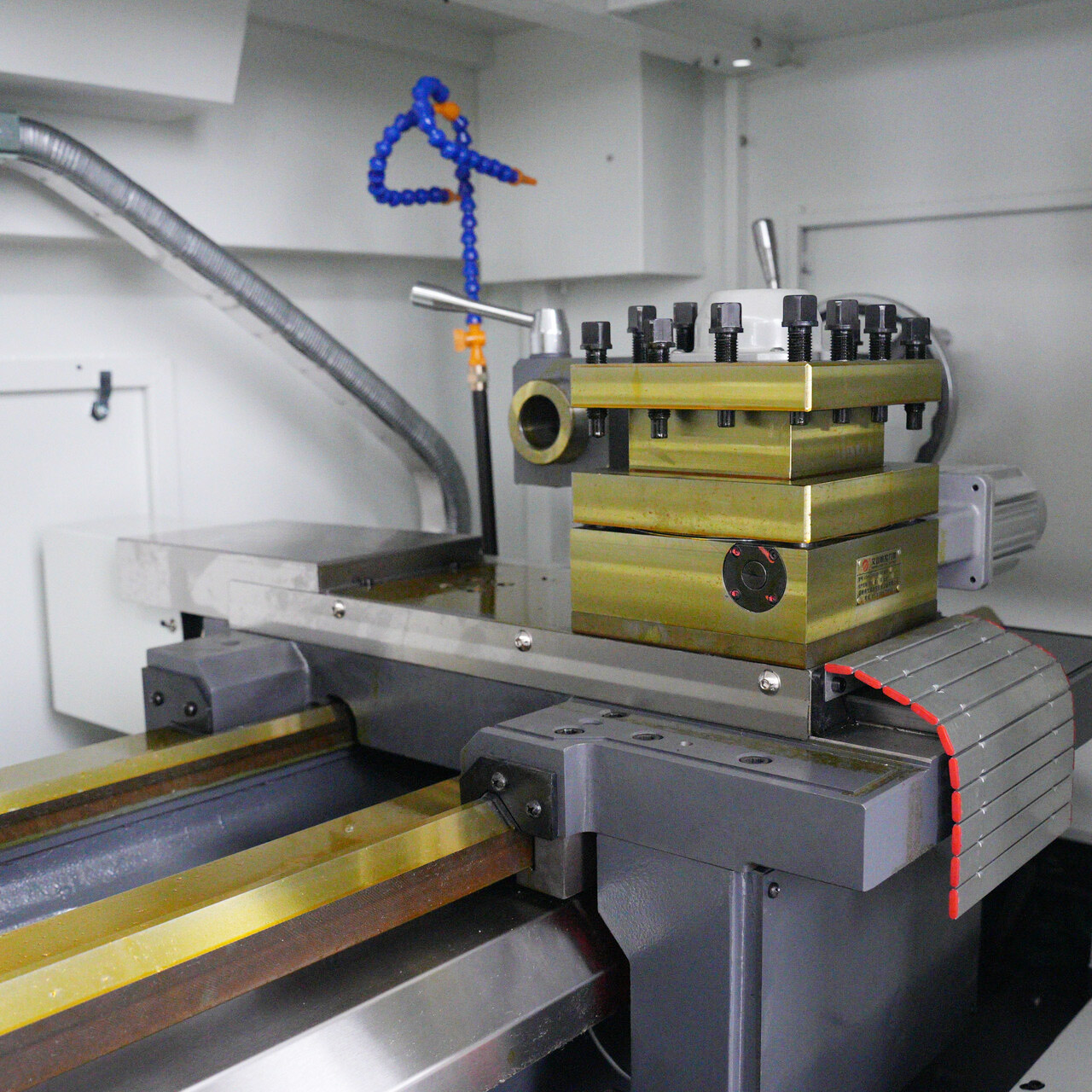

| Giá đỡ dao | Giá đỡ dao điện bốn vị trí (NC Turret) |
| Đế sau | Đế sau tay |
| Hệ thống bôi trơn | Bôi trơn tập trung tự động |
| Hệ thống làm mát | Bơm làm mát và thiết bị chất lỏng làm mát |
| Bảo vệ | Mái che bảo vệ bán kín |
| Hệ thống chiếu sáng | Đèn làm việc |
| Nguồn điện | 380V/50Hz điện ba pha |
| Ray dẫn hướng | Ray cứng tôi cao tần |
| Trục chính | Trục chính đường kính lớn (130~135mm) |
| Giá đỡ sau | Giá đỡ tiêu chuẩn (cấu hình của một số nhà sản xuất) |
| Tên bộ phận |
| Mâm cặp thủy lực 6/8/10 inch |
| Đầu dao điện 6/8 vị trí |
| Đế sau thủy lực |
| Hệ thống điều khiển GSK/Fanuc/Simens |
