Desde matérias-primas de alta qualidade até o processamento de precisão, cada etapa é rigorosamente controlada, tudo para fabricar componentes centrais de torno com alta precisão e alta resistência.
Adaptado para produção em massa, processamento de peças de precisão, personalização de peças não padrão, aprofundando-se em diversos setores.
| Projeto | Unidade | Especificação |
| Diâmetro máximo de giro sobre a cama | mm | 500 |
| Diâmetro máximo de giro sobre a sela do leito | mm | 270 |
| Largura da guia | mm | 400 |
| Comprimento de processamento eficaz | mm | 850/1350/1850 |
| Curso máximo X | mm | 280 |
| Curso máximo Z | mm | 1000/1500/2000 |
Características do Produto
Estrutura de cama plana, alta rigidez para corte pesado Cama plana integral, ferro fundido de alta qualidade, forte rigidez e alta capacidade de carga, adequada para torneamento grosso e fino de peças de grande diâmetro, eixos longos e pesados, boa resistência à vibração e difícil deformação.
Operação amigável, fácil de aprender Design maduro, baixo custo de fabricação e manutenção, preço mais barato do que tornos inclinados de mesma especificação, econômico e prático, retorno rápido.
Guias resistentes ao desgaste, precisão estável Guias retangulares de dureza / Guias temperadas de média frequência, resistentes ao desgaste, boa manutenção da precisão; equipadas com parafusos de esferas de precisão, posicionamento preciso, alta repetibilidade.
| Projeto | Unidade | Especificação |
| Diâmetro máximo de rotação na cama | mm | 500 |
| Diâmetro máximo de rotação no suporte da cama | mm | 270 |
| Vão do guia | mm | 400 |
| Comprimento de processamento efetivo | mm | 850/1350/1850 |
| Curso máximo X | mm | 280 |
| Curso máximo Z | mm | 1000/1500/2000 |
| Faixa de velocidade do spindle | r/min | 45-1600/1200 (três velocidades) |
| Diâmetro do furo do spindle | mm | Φ82/Φ105 |
| Conicidade do furo do spindle | Métrico | Métrico 90 (1:20) |
| Modelo da extremidade do spindle | A2-8 | |
| Altura do centro do spindle em relação à superfície da cama | mm | 255 |
| Curso máximo do cilindro do tailstock | mm | 150 |
| Diâmetro do cilindro do tailstock | mm | 75 |
| Conicidade do furo do cilindro do tailstock | Morris 5 | |
| Velocidade de movimento rápido (eixo X/Z) | m/min | ≥6/8 |
| Faixa de roscas de torneamento (roscas métricas) | mm | 0.2～30 |
| Precisão de repetibilidade (eixo X/Z) | mm | 0.007～0.01 |
| Precisão de processamento | IT6～IT7 | |
| Rugosidade de processamento | Ra1.6 | |
| Máxima capacidade de carga de peças de eixo | kg | 500 |
| Máxima capacidade de carga de peças de disco | kg | 300 |
| Dimensões externas: comprimento × largura × altura | mm | 2640×1600×1800 |
| Peso da máquina (aproximadamente) | kg | 2500/2700/3200 |
| Nome | Modelo, Especificação | Quantidade | Origem |

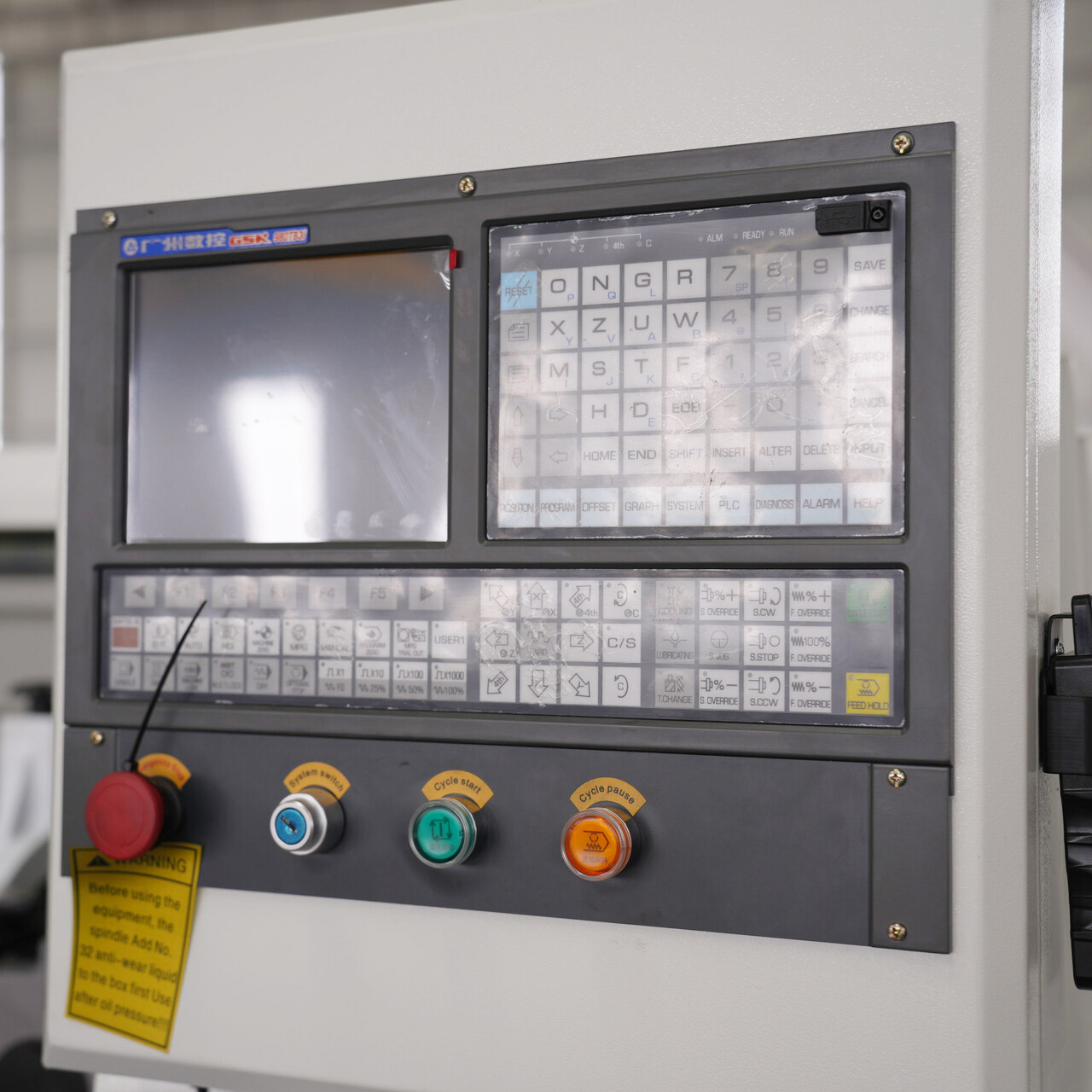

| Sistema de Controle | Sistema de Barramento GSK980TB3i | 1 | Cantão de Guangzhou |
| Parafuso de Esfera | Eixo X: FFZD2505 | 1 | Taiwan Shenghe/Nanjing Processos |
| Eixo Z: FFZD4010 | 1 | Huaxia | |
| Rolamento de Parafuso | X:760204TN/P5DB | 1 par | Harbin |
| Z:760307TN/P5DB/7206AC/6206RS | 1 conjunto | Harbin | |
| Inversor | 7.5KW | 1 | Nacional |
| Rolamento de Eixo Principal | 234424BM1/SP5（120×180×72） | 1 | HRB |
| NN3024K/W33/P5.2（120×180×46） | 1 | HRB | |
| NN3020K/W33/P5（105×160×26） | 1 | HRB | |
| 6019（105×160×26） | 1 | HRB | |
| Porta-Ferramentas | LDB4-6150/110 | 1 | Hongda |
| Mandril Manual | Φ250 Três Garras | 1 | Nacional |
| Sistema de Lubrificação | TZ-150/4C | 1 | Nacional |
| Bomba de Resfriamento | AB-25 | 1 | Nacional |
| Nome do conjunto |

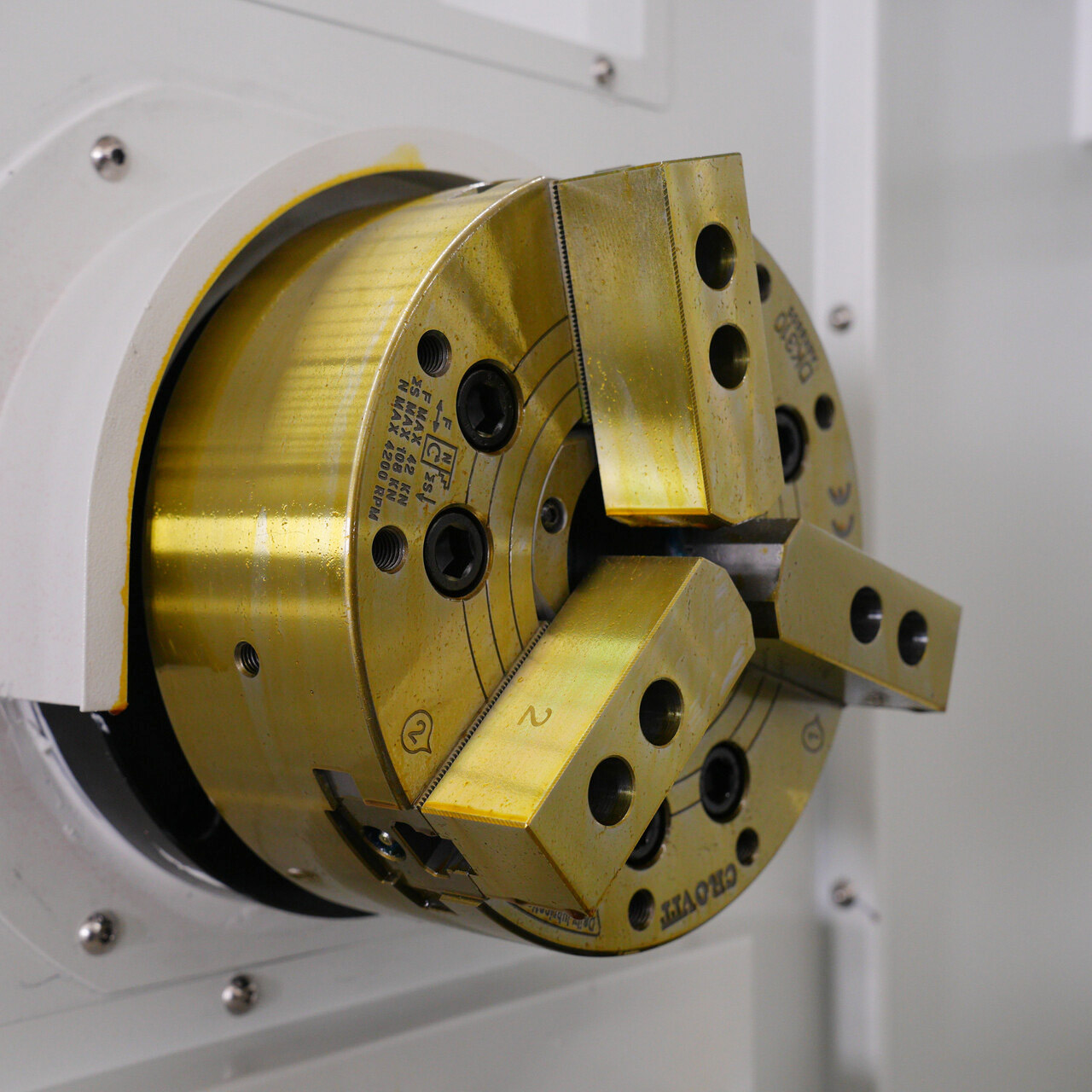

| Mandril hidráulico de 6/8/10 polegadas |

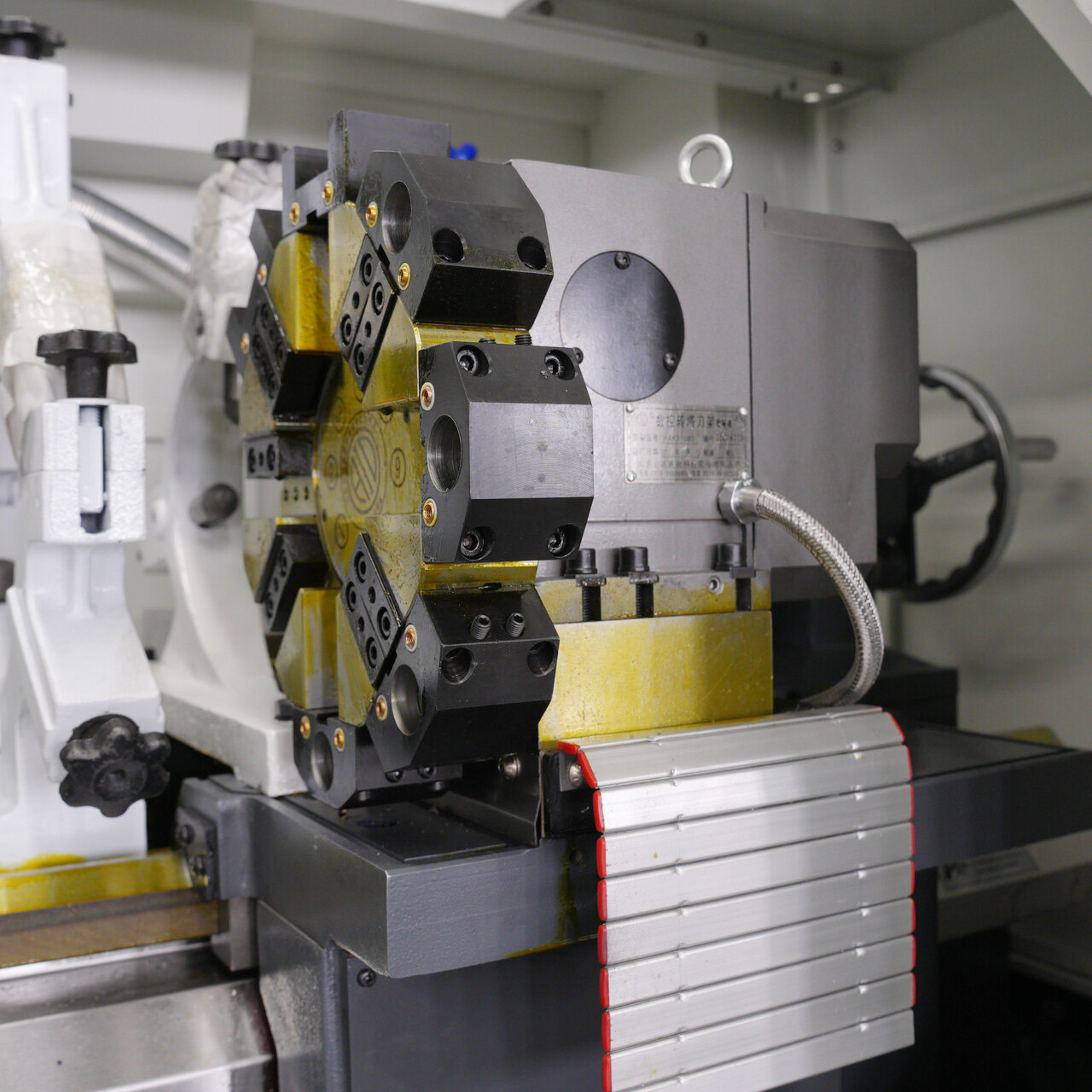

| Torre de ferramentas elétrica de 6/8 estações |
| Cabeça de cauda hidráulica |
| Sistema de controle GSK/Fanuc/Siemens |
Selecionar Configuração
