Catégorie de produit

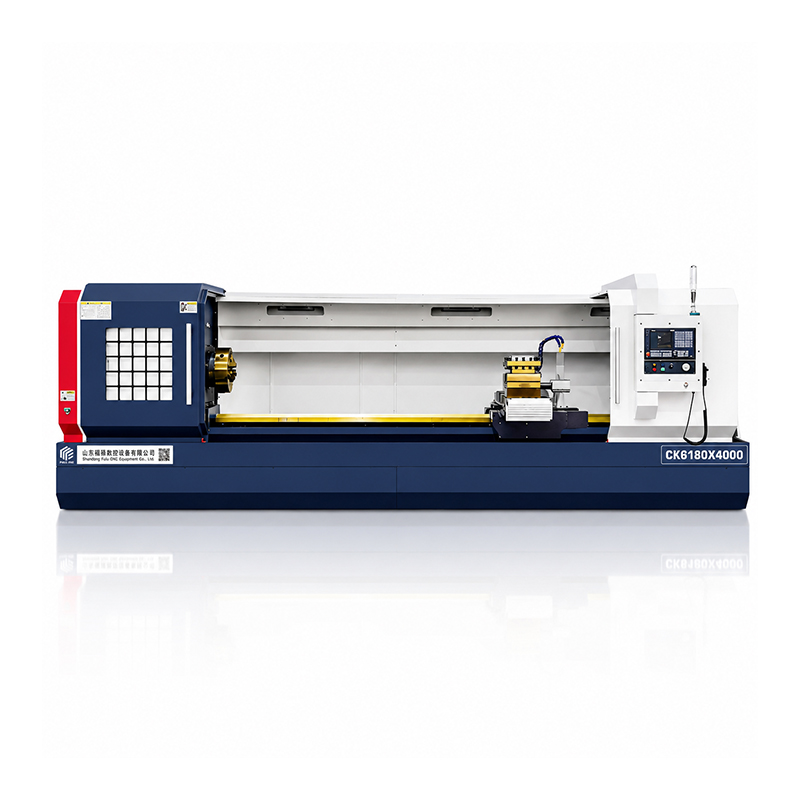

CK6180X4000

Paramètres du produit

Projet	Unité	Spécification
Diamètre maximal de rotation de la pièce sur le lit	mm	ф800
Diamètre maximal de rotation de la pièce sur la tourelle	mm	ф480
Longueur maximale de la pièce	mm	1500/2000/3000
Longueur de travail effective	mm	1350/1850/2850
Largeur des guides du lit	mm	600
Diamètre du trou de broche	mm	ф105

Consultation en ligne

Détails du contenu Consultation en ligne

Caractéristiques du produit

Structure de lit plat, haute rigidité pour usinage lourd Lit de machine horizontal, fonte de haute qualité, rigidité élevée, grande capacité de charge, adaptée à l'usinage grossier et fin de pièces lourdes à grand diamètre et long axe, bonne résistance aux vibrations, peu de déformation.
Facile à utiliser, prise en main rapide Conception mature, faible coût de fabrication et d'entretien, prix inférieur à celui des tours inclinés de même spécification, économique et pratique, retour sur investissement rapide.
Guides résistants à l'usure, précision stable Guides en rails durs rectangulaires / guides traités par induction, résistants à l'usure, bonne conservation de la précision ; équipés de vis à billes de précision, positionnement précis, haute répétabilité.

Nulla bibendum dictum pulvinar feugiat

Le tour CNC à lit plat a une structure de lit horizontal, avec un mouvement simultané des deux axes (X/Z), utilisé pour l'usinage automatique de pièces cylindriques et de disques, y compris le tournage extérieur, le perçage intérieur, les surfaces coniques, les arcs, les faces d'extrémité, les rainures, les filetages, etc. Sa rigidité globale est élevée, sa structure est simple, son rapport qualité-prix est élevé, c'est le modèle principal pour l'usinage en petites et moyennes séries, en usinage lourd et pour les pièces à long axe, largement utilisé dans les secteurs de l'automobile, des moteurs, des roulements, des machines agricoles, de la mécanique générale, etc.

Paramètres techniques
Configuration standard
Choisir la configuration

Projet	Unité	Spécifications
Diamètre de rotation maximal de la pièce sur le lit	mm	ф800
Diamètre de rotation maximal de la pièce sur le lit	mm	ф480
Longueur maximale de la pièce	mm	1500/2000/3000
Longueur de traitement efficace	mm	1350/1850/2850
Largeur du guide de lit	mm	600
Diamètre du trou de broche	mm	ф105
Code de l'extrémité de la broche	-	C11
Plage de vitesse de la broche (variateur de fréquence à vitesse variable)	r/min	40-125/110-350/290-950
Mandrin (manuel) mandrin à quatre mors	mm	Ф630
Puissance du moteur principal	Kw	15 novembre
Dimensions de l'outil	mm	32×32
Porte-outil électrique	-	Porte-outil vertical à quatre stations
Course maximale du chariot en direction Z	mm	1500/2000/3000
Course maximale du porte-outil en direction X	mm	420
Vitesse de déplacement rapide du chariot en direction Z	m/min	6
Vitesse de déplacement rapide du porte-outil en direction X	m/min	4
Couple des axes X/Z	nm	15 octobre
Diamètre du manchon de la contre-pointe	mm	Φ120
Course du manchon de la contre-pointe	mm	250
Conicité du manchon de la contre-pointe	-	Morse 6
Profil de la machine (longueur x largeur x hauteur)	mm	3400/3900/4400/54002000 2000

Nom du kit	Modèle et spécifications	Fabricant
Système CNC	Système absolu complet GSK980TB3i	GSK
Moteur principal	11KW/15KW	Shanghai
Roulements de broche		Harbin
Vis à billes de l'axe X	φ32*06	Taïwan
Vis à billes de l'axe Z	Φ63*10	Taïwan
Mandrin	Mandrin à 4 mors 630	Wafangdian
Porte-outil	Électrique à 4 stations	Hongda

Nom du kit

Mandrin hydraulique de 6/8/10 pouces

Tour à couteaux électriques de 6/8 postes

Queue hydraulique

Système de contrôle GSK/Fanuc/Simens

Détails du produit

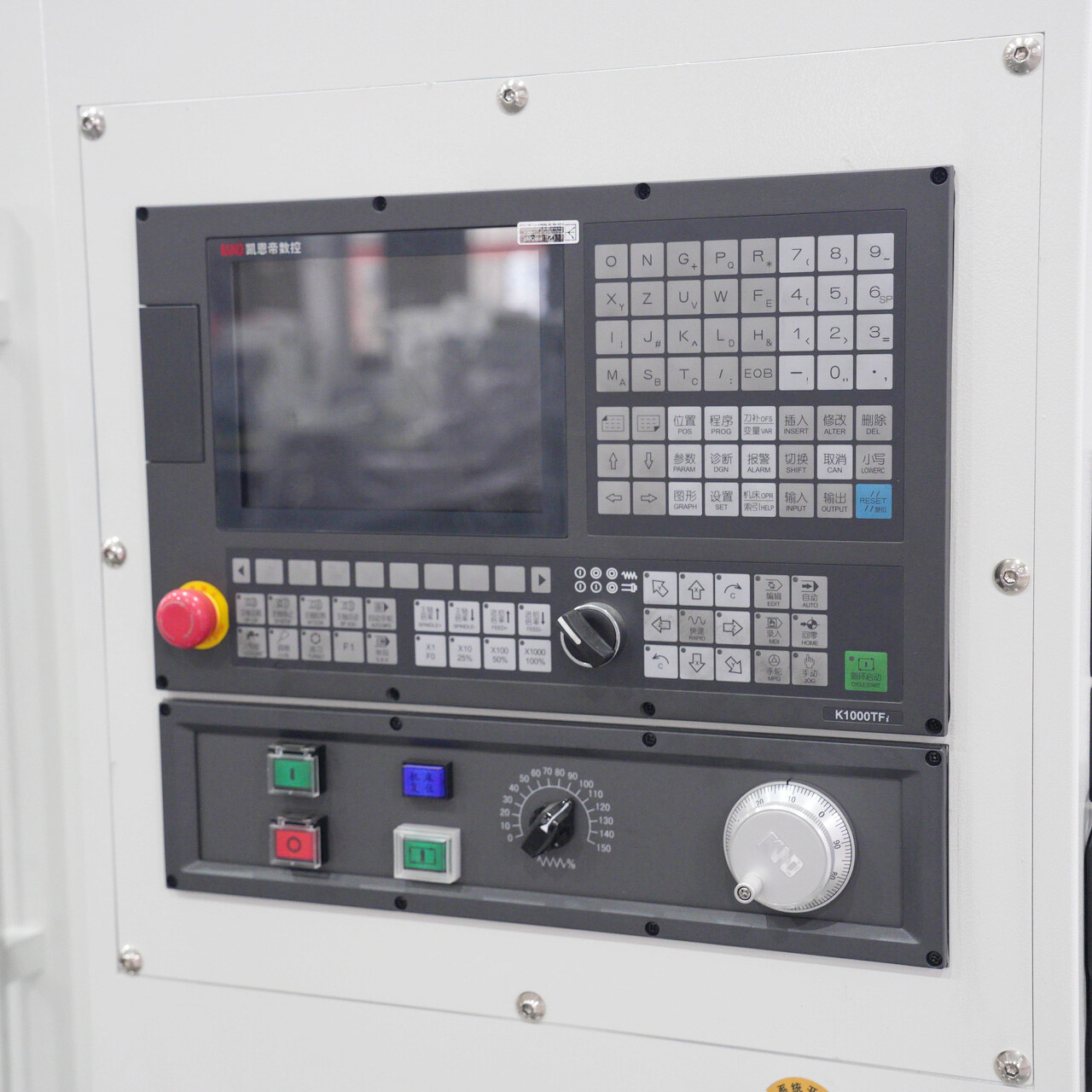

Système de contrôle KND

Le panneau de commande du système de contrôle numérique KND (K1000TFi) est l'un des systèmes de contrôle les plus courants pour les tours à commande numérique économiques, largement utilisé dans les tours à commande numérique ordinaires, les tours à lit incliné et les tours à commande numérique lourds.
----

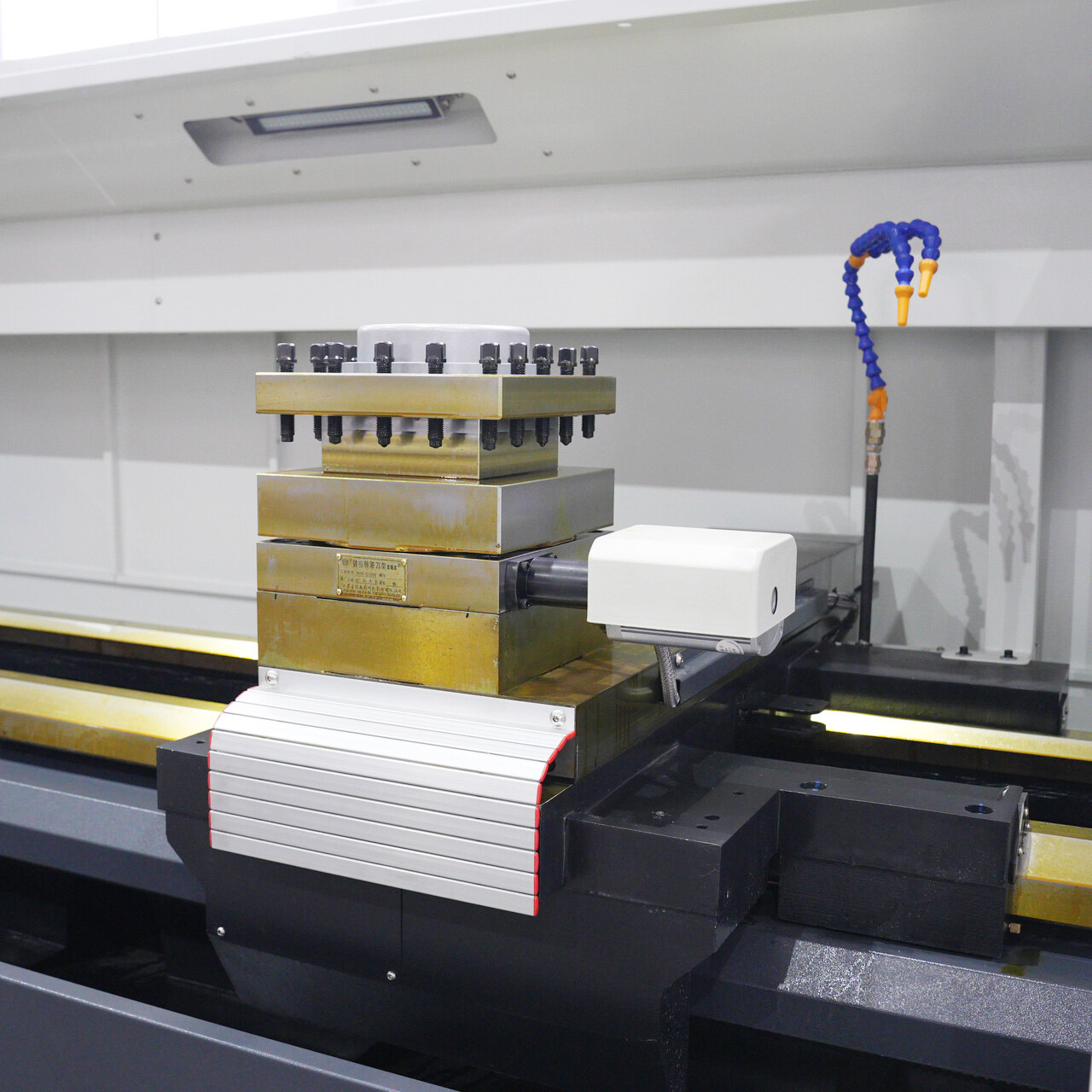

Porte-outil électrique à 4 stations

Le porte-outil électrique à 4 stations est le composant de changement d'outil automatique le plus couramment utilisé sur les tours à lit plat économiques, avec 4 stations d'installation d'outils uniformément réparties sur le corps de l'outil, pouvant installer simultanément 4 outils de tournage, et le changement d'outil est automatiquement effectué par le programme CNC avec le code T, sans avoir besoin d'action manuelle.
----

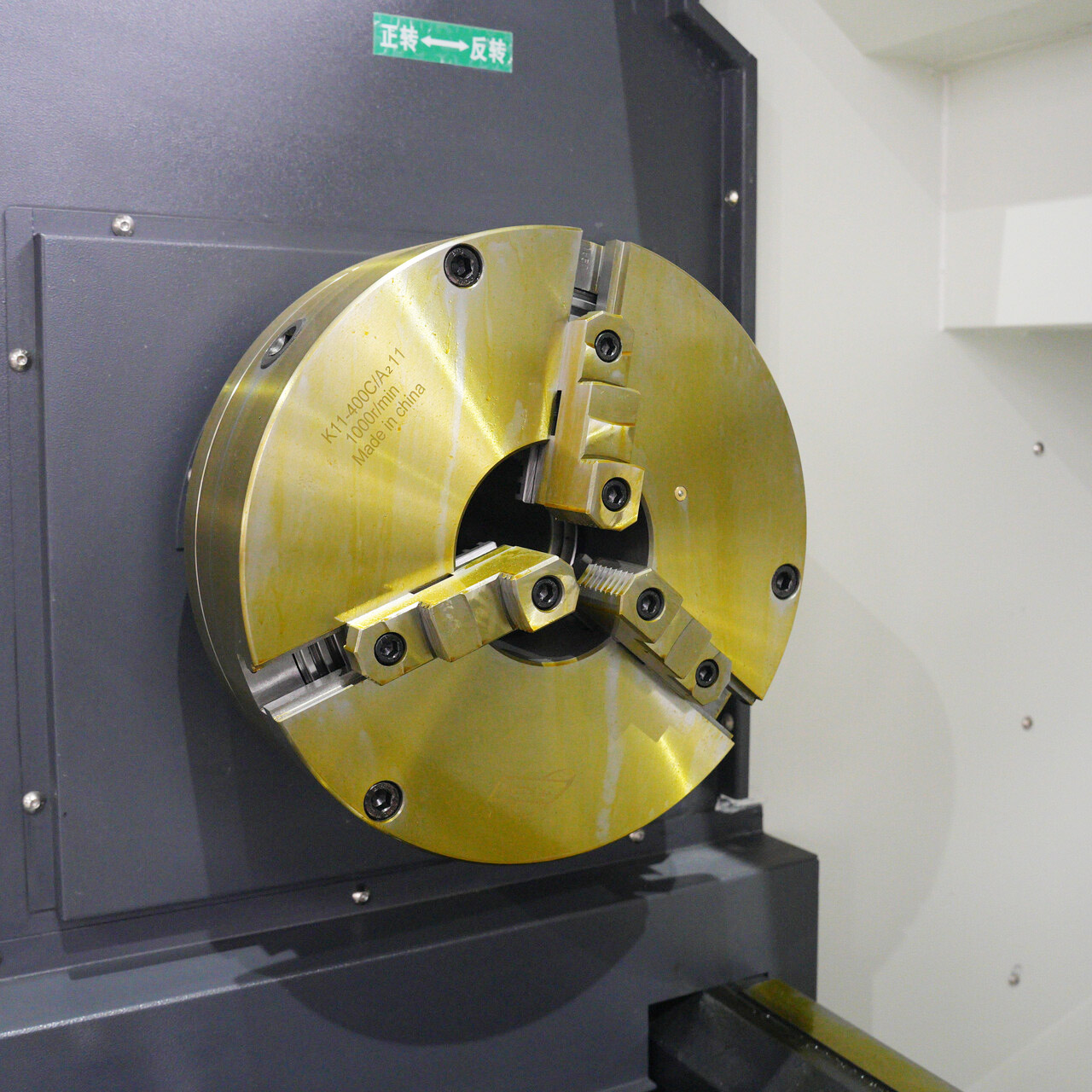

Mandrin à trois mors

Le mandrin à trois mors est l'un des dispositifs de serrage les plus courants pour centrer les pièces sur les tours à commande numérique et les tours ordinaires, installé à l'extrémité avant du mandrin, utilisant une structure de dent de scie interne pour entraîner les trois mors à se déplacer radialement de manière synchrone, centrant et serrant automatiquement la pièce, capable de saisir à la fois des barres rondes et des pièces en forme de disque, tout en garantissant que le centre de rotation de la pièce coïncide avec le centre du mandrin.
----

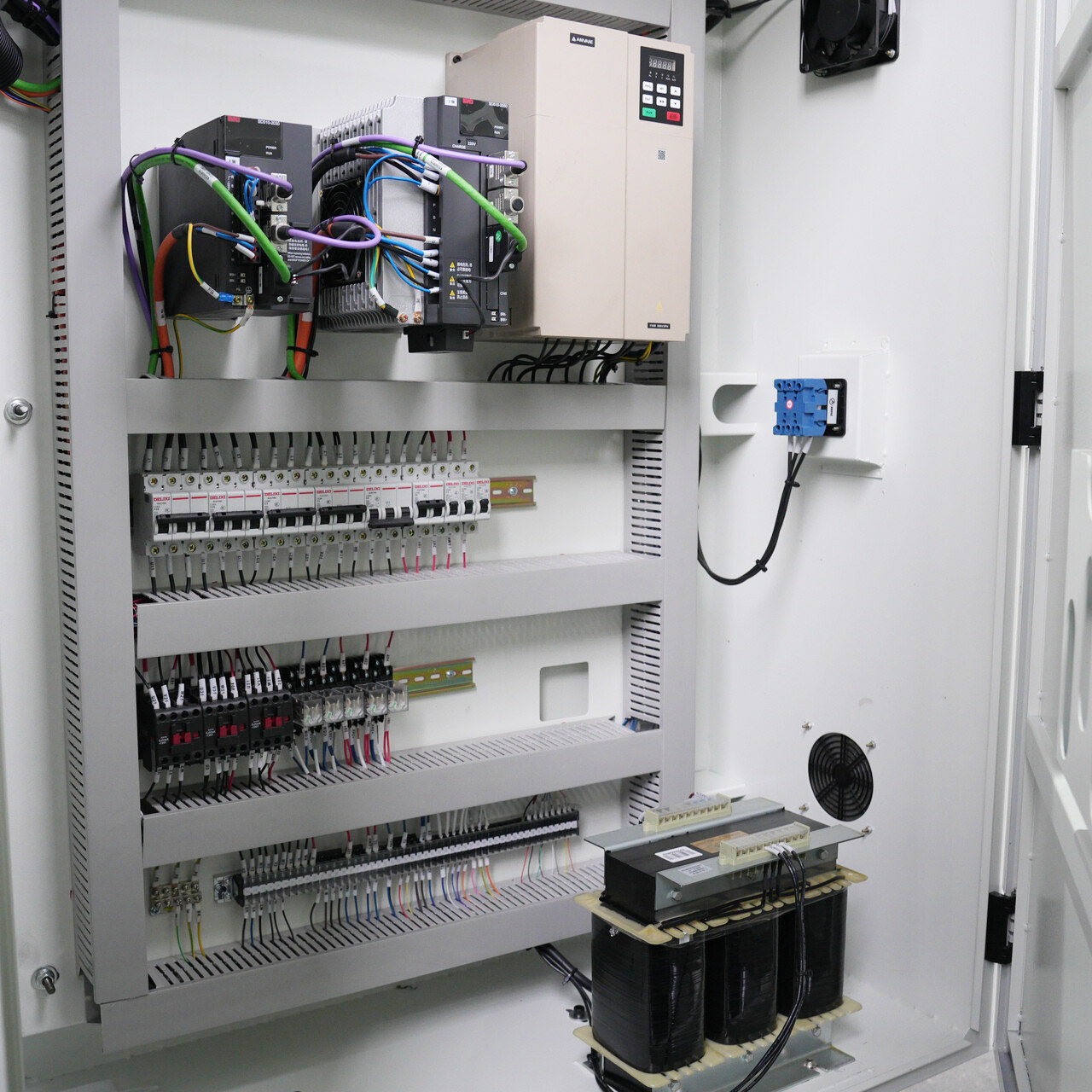

Armoire de contrôle électrique

L'armoire de contrôle électrique est le "cerveau" de la machine-outil à commande numérique. Elle convertit les instructions du programme CNC en mouvements précis, tout en distribuant l'électricité en toute sécurité et en protégeant les différents composants électriques de la machine.
----

Sélectionner la Configuration

Mandrin hydraulique de six pouces

Mandrin hydraulique de 8 pouces

Mandrin hydraulique de 10 pouces

Tour de coupe électrique à huit stations

Tour de coupe électrique à six stations

Système de contrôle Siemens

Système de contrôle GSK

Système de contrôle Fanuc

------

Pièces usinables

Pièces d'arbre

Caractéristiques : denture extérieure à cannelures, filetage trapézoïdal, grand rapport de longueur

Pièces de disque / pièces de bride

Caractéristiques : rainure de roue, trou central, face d'extrémité disque rond, trou central, trous de boulons uniformément répartis, gorge

Pièces de manchon / pièces de tube

Caractéristiques : trou profond de long tube, finition intérieure brillante, gorge d'étanchéité

Petits composants standard de précision

Comprend : boulons, écrous, goupilles de positionnement, rivets, petits composants d'instrument

Raccords de tuyauterie hydrauliques / pneumatiques

Filetage de tuyau (G/Rc), surface conique à 60°, position hexagonale

Pièces composites de forme spéciale (avec tourelle à outil motorisé)

Caractéristiques : tournage extérieur + fraisage latéral plat / rainure radiale / petit trou

------
