Catégorie de produit

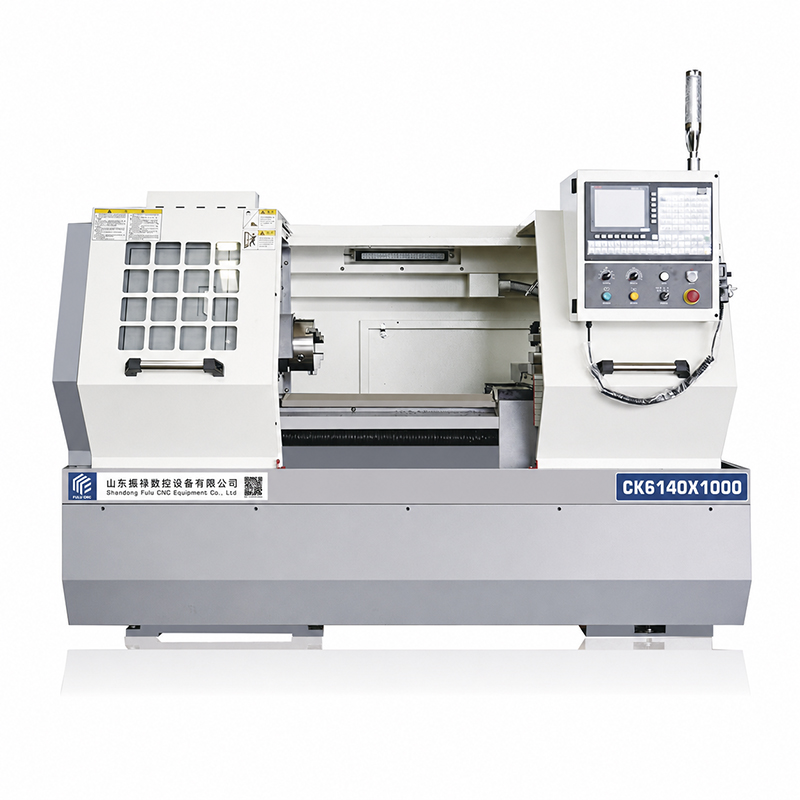

CK6140X1000

Paramètres du produit

Diamètre de rotation maximal sur la table du lit	mm	Φ400
Diamètre de rotation maximal sur la table		Φ200
Longueur de travail maximale	mm	750/1000/1500
Diamètre de travail maximal	mm	Φ400
Diamètre maximal de la barre	mm	Φ200
Mandrin		Mandrin 3 mors 200

Consultation en ligne

Détails du contenu Consultation en ligne

Caractéristiques du produit

Structure de lit plat, haute rigidité pour usinage lourd Lit de machine horizontal, fonte de haute qualité, rigidité élevée, grande capacité de charge, adaptée à l'usinage grossier et fin de pièces lourdes à grand diamètre et long axe, bonne résistance aux vibrations, peu de déformation.
Facile à utiliser, prise en main rapide Conception mature, faible coût de fabrication et d'entretien, prix inférieur à celui des tours inclinés de même spécification, économique et pratique, retour sur investissement rapide.
Guides résistants à l'usure, précision stable Guides en rails durs rectangulaires / guides traités par induction, résistants à l'usure, bonne conservation de la précision ; équipés de vis à billes de précision, positionnement précis, haute répétabilité.

Nulla bibendum dictum pulvinar feugiat

Le tour CNC à lit plat a une structure de lit horizontal, avec un mouvement simultané des deux axes (X/Z), utilisé pour l'usinage automatique de pièces cylindriques et de disques, y compris le tournage extérieur, le perçage intérieur, les surfaces coniques, les arcs, les faces d'extrémité, les rainures, les filetages, etc. Sa rigidité globale est élevée, sa structure est simple, son rapport qualité-prix est élevé, c'est le modèle principal pour l'usinage en petites et moyennes séries, en usinage lourd et pour les pièces à long axe, largement utilisé dans les secteurs de l'automobile, des moteurs, des roulements, des machines agricoles, de la mécanique générale, etc.

Paramètres techniques
Configuration standard
Choisir la configuration

Projet (CK6140)	Unité	CK6140
Diamètre de rotation maximal sur le châssis	mm	Φ400
Diamètre de rotation maximal sur le chariot		Φ200
Longueur de traitement maximale	mm	750/1000/1500
Diamètre de traitement maximal	mm	Φ400
Diamètre maximal de la barre	mm	Φ200
Mandrin		Mandrin à trois mors 200
Type de tête de broche		ISO (GB)A2-6
Diamètre du trou de passage de la broche	mm	Φ52
Niveau de broche		Vitesse variable sans étapes / deux vitesses (variateur à l'intérieur)
Plage de vitesse de la broche	r/min	10-1800/50-1600
Course des axes X/Z	mm	200/（750/1000/1500）
Diamètre × pas de la vis à billes des axes X/Z	mm	Φ20/φ40
Vitesse de déplacement rapide X/Z	m/min	6 avril
Type de porte-outil		Vertical électrique
Nombre de postes		4
Dimensions de la pince	mm	20×20
Diamètre de la douille / course	mm	Φ65/100
Conicité du trou intérieur de la douille		MT4
Type de entraînement de la douille		Manuel
Type de déplacement du corps de la contre-pointe		Manuel
Puissance du moteur de la broche	Kw	5.5
Puissance du moteur de la pompe de refroidissement	W	90
Disposition du lit de la machine		Lit plat
Type de rail		Rail dur (moyenne HRC55)
Dimensions extérieures de la machine : Longueur × Largeur × Hauteur	mm	2150/2650/3250X1500X1700

Nom du kit	Modèle et spécifications	Fabricant
Système CNC	Système en anglais GSK980TB3i	GSK
Moteur principal	5.5KW	Shanghai
Roulements de broche		Harbin
Vis à billes de l'axe X	Φ20	Jiangsu Qijian
Vis à billes de l'axe Z	Φ40	Jiangsu Qijian
Mandrin	Mandrin auto-centreur à 3 mors 200	Wafangdian
Porte-outils	Électrique à 4 postes	Wenchang

Nom du kit

Mandrin hydraulique de 6/8/10 pouces

Tourelle électrique de 6/8 stations

Contre-point hydraulique

Système de contrôle GSK/Fanuc/Simens

Détails du produit

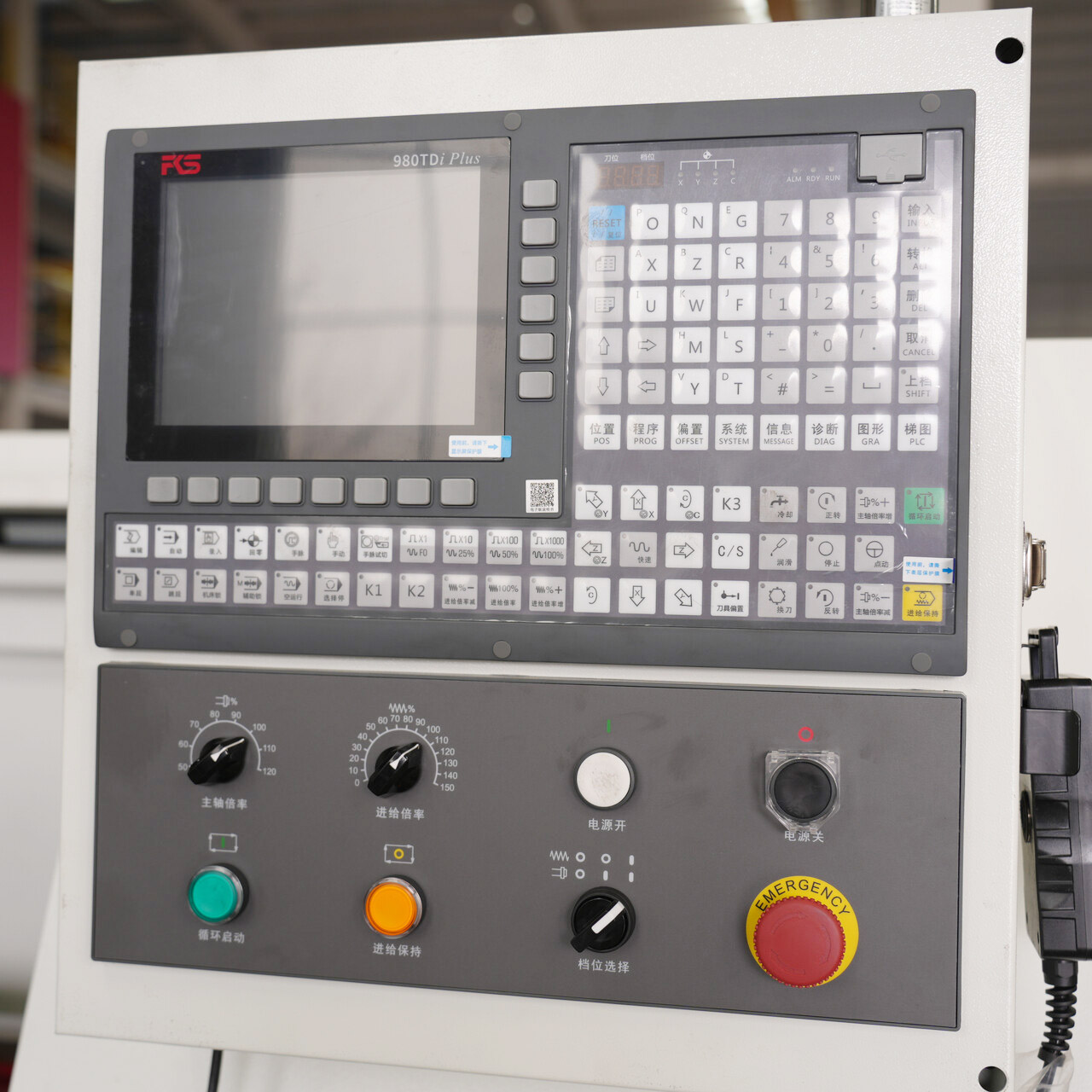

Système de contrôle GSK

Le GSK980TDi Plus est un système de contrôle numérique économique développé par Guangzhou CNC spécifiquement pour les tours CNC, prenant en charge les tours à deux axes et le traitement combiné tournage-fraisage, avec des fonctions d'édition de programme, de compensation d'outil, de simulation graphique, de diagnostic de pannes, etc.
----

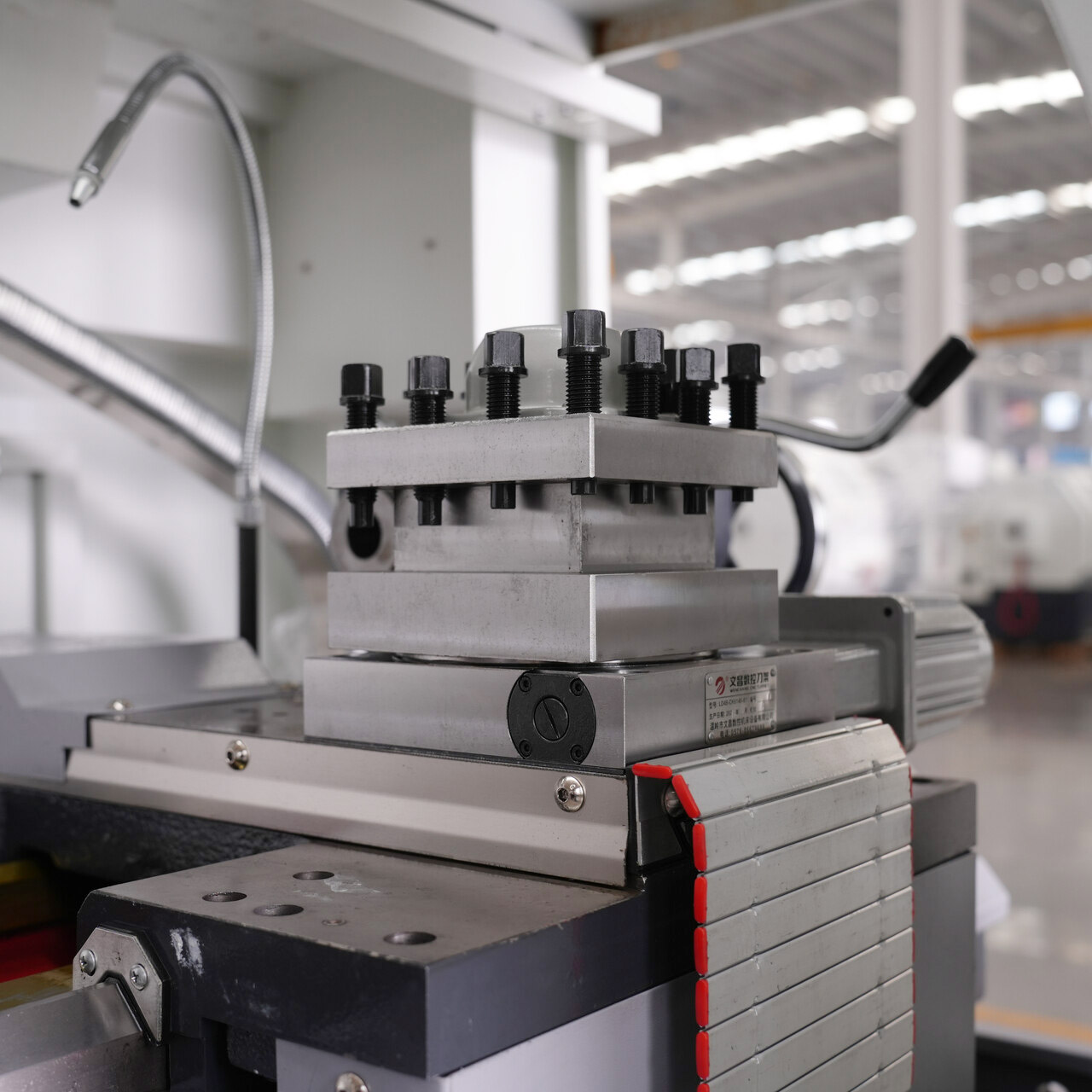

Porte-outils à quatre stations

Lors du traitement de différentes étapes, la rotation du porte-outils permet de changer d'outil sans avoir à démonter et remonter l'outil de tournage, améliorant ainsi l'efficacité du traitement ; grâce à une structure de positionnement précise, elle garantit la précision de la position de l'outil après chaque changement, assurant la stabilité des dimensions de la pièce.
----

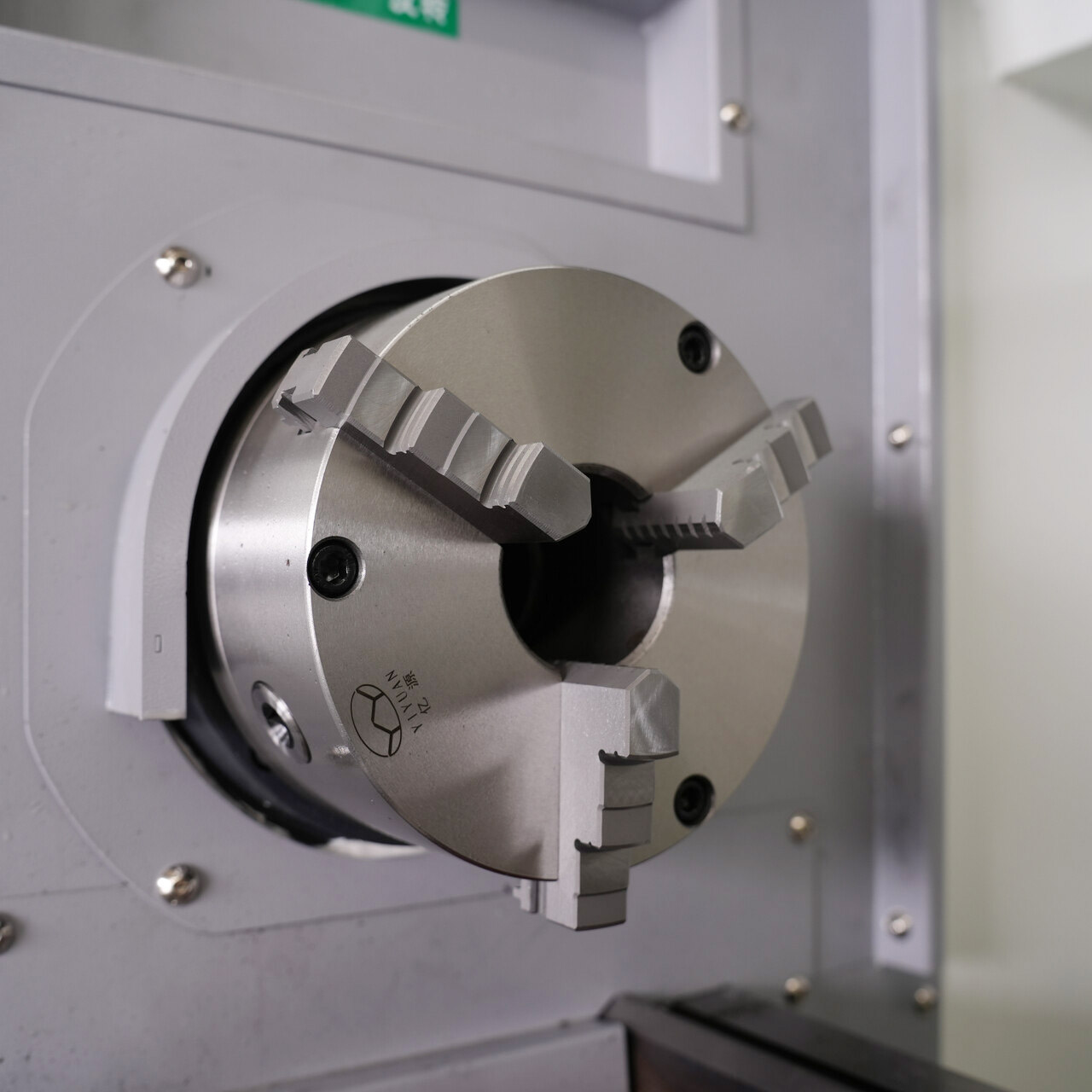

Mandrin à trois mors

Peut réaliser un centrage et un serrage automatiques pour des pièces de type axe et disque ; utilisé avec une table rotative à quatre axes, il peut également effectuer un traitement multi-facettes et un traitement de surfaces complexes.
----

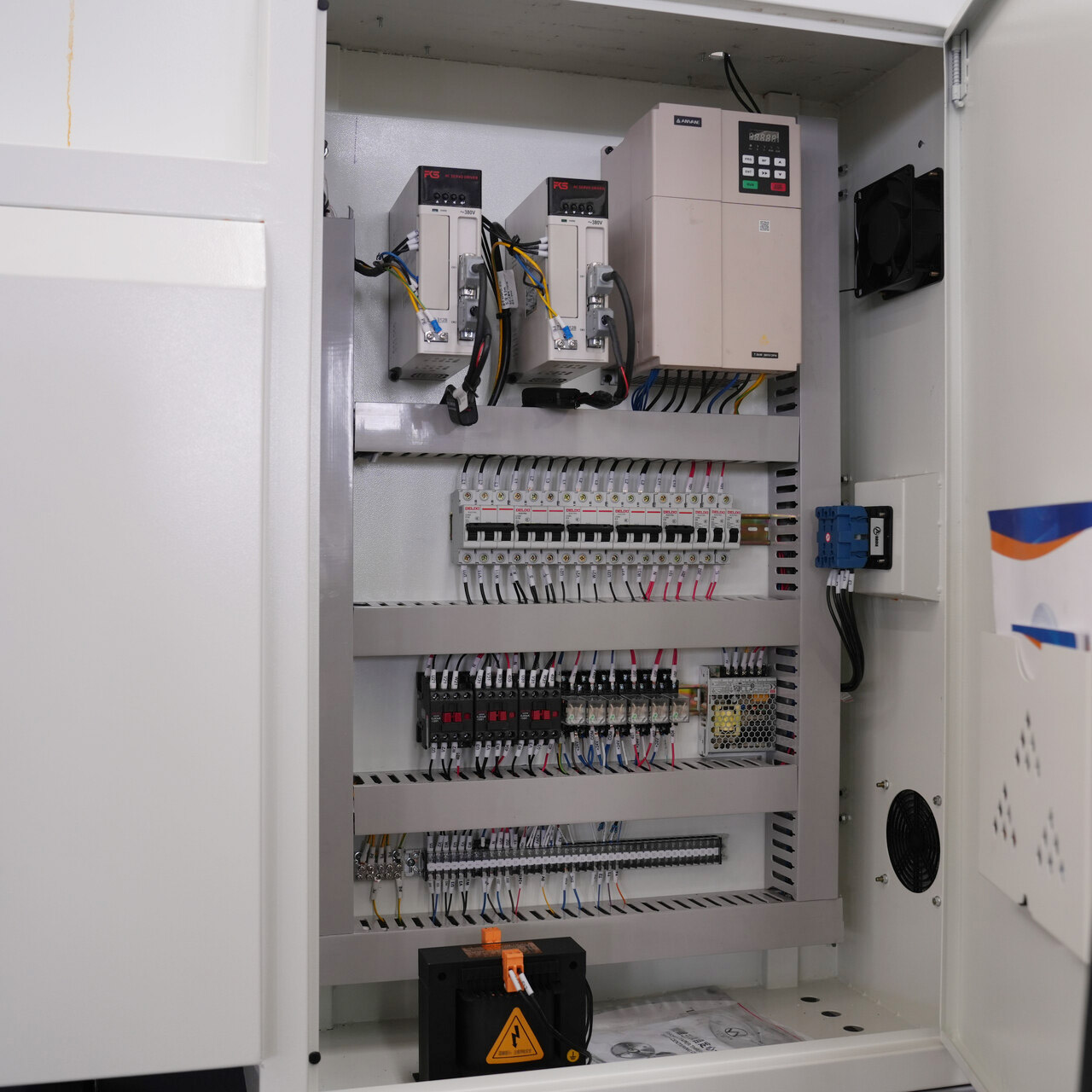

Armoire de contrôle électrique

L'armoire de contrôle électrique est le "cerveau" de la machine-outil CNC. Elle convertit les instructions du programme CNC en mouvements précis, tout en distribuant l'électricité en toute sécurité et en protégeant divers composants électriques de la machine.
----

Sélectionner la Configuration

Mandrin hydraulique de six pouces

Mandrin hydraulique de 8 pouces

Mandrin hydraulique de 10 pouces

Tour de coupe électrique à huit stations

Tour de coupe électrique à six stations

Système de contrôle Siemens

Système de contrôle GSK

Système de contrôle Fanuc

------

Pièces usinables

Pièces d'arbre

Caractéristiques : denture extérieure à cannelures, filetage trapézoïdal, grand rapport de longueur

Pièces de disque / pièces de bride

Caractéristiques : rainure de roue, trou central, face d'extrémité disque rond, trou central, trous de boulons uniformément répartis, gorge

Pièces de manchon / pièces de tube

Caractéristiques : trou profond de long tube, finition intérieure brillante, gorge d'étanchéité

Petits composants standard de précision

Comprend : boulons, écrous, goupilles de positionnement, rivets, petits composants d'instrument

Raccords de tuyauterie hydrauliques / pneumatiques

Filetage de tuyau (G/Rc), surface conique à 60°, position hexagonale

Pièces composites de forme spéciale (avec tourelle à outil motorisé)

Caractéristiques : tournage extérieur + fraisage latéral plat / rainure radiale / petit trou

------
