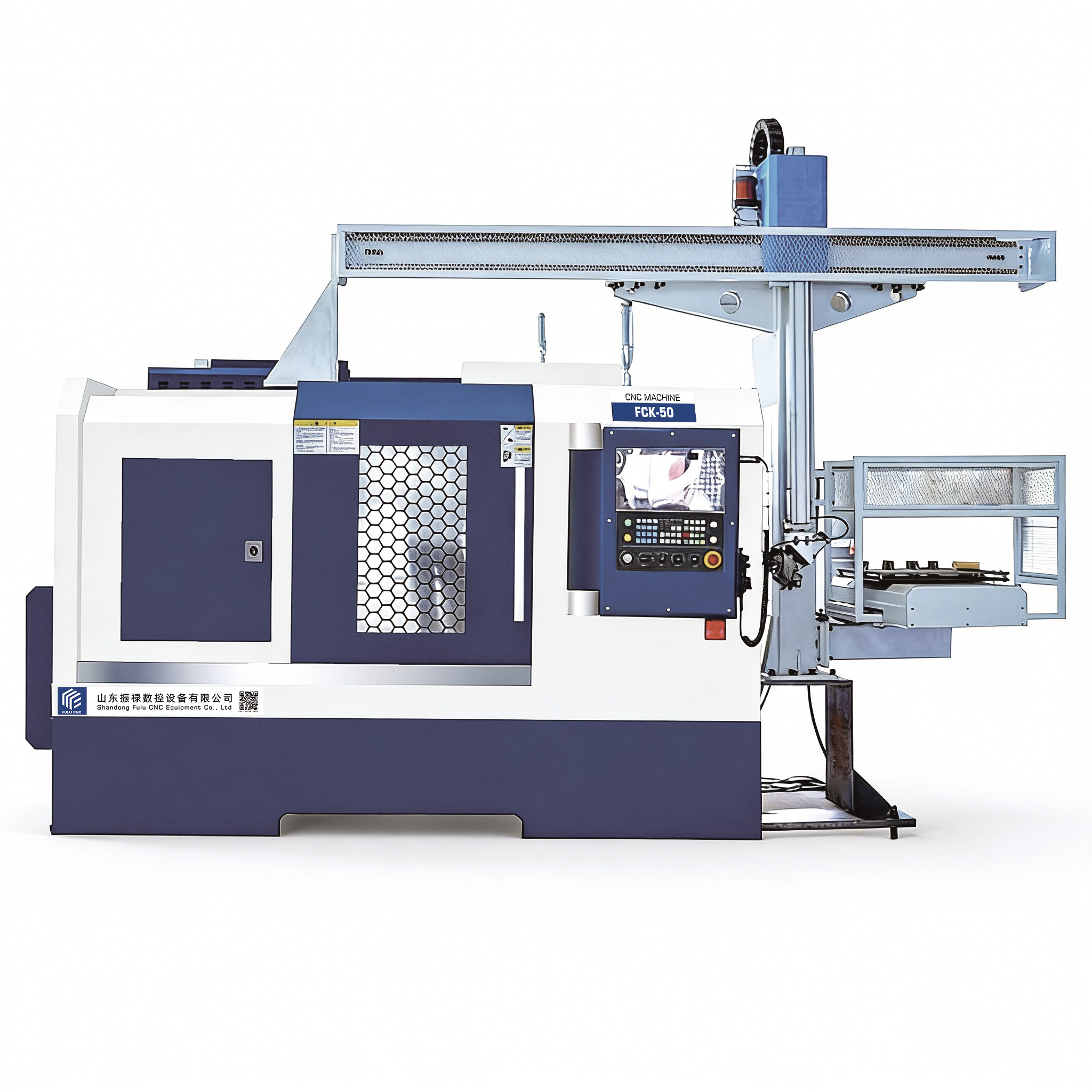

FCK50 के साथ होनिंग फ्रेम

उत्पाद पैरामीटर

परियोजना इकाई विशिष्टता
बिस्तर पर अधिकतम घुमाव व्यास मिमी Φ550
अधिकतम कटाई व्यास मिमी Φ440
टूल टॉवर के नीचे प्रसंस्करण व्यास मिमी Φ300
अधिकतम कटाई लंबाई मिमी 500
X-अक्ष यात्रा मिमी 260
Z-अक्ष यात्रा मिमी 600 (प्रभावी प्रसंस्करण लंबाई 500)
X-अक्ष गति मिमी/मिनट 20000
Z-अक्ष गति मिमी/मिनट 20000
सामग्री विवरण ऑनलाइन परामर्श

आइटम इकाई विशेषता
बिस्तर पर अधिकतम घूर्णन व्यास mm Φ550
अधिकतम कटाई व्यास mm Φ440
टूल टॉवर के नीचे की प्रोसेसिंग व्यास mm Φ300
अधिकतम कटाई लंबाई mm 500
X-अक्ष यात्रा mm 260
Z-अक्ष यात्रा mm 600(प्रभावी प्रसंस्करण लंबाई500)
X-अक्ष गति mm/min 20000
Z-अक्ष गति mm/min 20000
हैंडव्हील mm 0.001/0.01/0.1
X、Z फीड गति mm/min 0~5000
X、Z मैनुअल फीड गति mm/min 0~1260
X-अक्ष पुनरावृत्ति स्थिति सटीकता mm 0.005
X-अक्ष स्थिति सटीकता mm 0.006
Z-अक्ष पुनरावृत्ति स्थिति सटीकता mm 0.006
Z-अक्ष स्थिति सटीकता mm 0.008
मुख्य स्पिंडल गति rpm 35-3000
मुख्य स्पिंडल अधिकतम टॉर्क N.m 48
मुख्य स्पिंडल नोजल - A2-6
मुख्य स्पिंडल थ्रू होल व्यास mm Φ66
होल्डिंग ऑयल प्रेस चक थ्रू होल व्यास mm Φ55
चक - 10”(वैकल्पिक 12”)

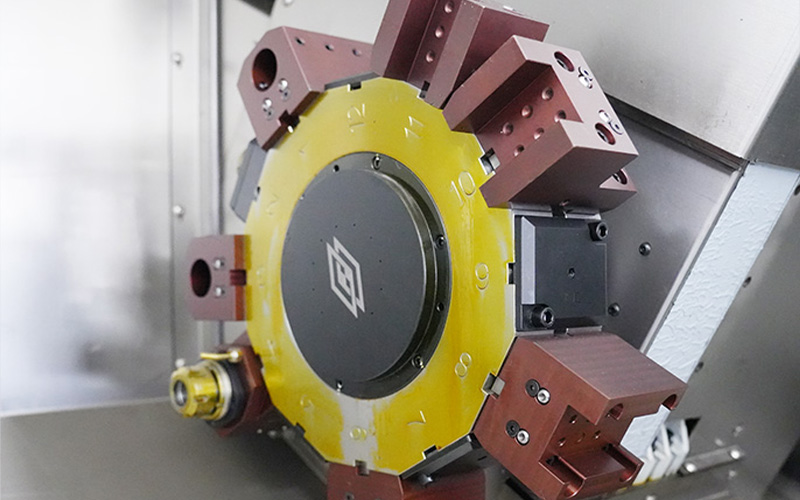

टूल होल्डर की संख्या - 12 स्थान
टूल इंस्टॉलेशन आकार mm 25×25
बोरिंग टूल होल्डर इंस्टॉलेशन व्यास mm Φ32
टेलस्टॉक यात्रा mm 500
टॉप सेंटर टेप - MT-5#
मुख्य मोटर पावर kw 7.5
मुख्य मोटर टॉर्क N.m 48
X-अक्ष फीड मोटर पावर kw 2.2
Z-अक्ष फीड मोटर पावर kw 1.5
लंबाई*चौड़ाई*ऊँचाई mm 2830*2030*1900
यांत्रिक वजन लगभग kg 3600
क्रम संख्या नाम निर्माण कारखाना विकल्प
1 GSK980TB3i GSK FANUC
2 सर्वो मुख्य मोटर और X/Z अक्ष सर्वो मोटर GSK FANUC
3 हाइड्रोलिक चक और तेल सिलेंडर झेजियांग डिंगचांग जियांगसू
4 स्पिंडल यूनिट CSC NSK
5 X/Z अक्ष संचरण बियरिंग NSK NSK
6 गेंद स्क्रू ताइवान
7 रोलर गाइड रेल ताइवान
8 12 स्टेशन सर्वो हाइड्रोलिक टूल होल्डर ताइवान लियानजी
9 मुख्य इलेक्ट्रिकल घटक डेलिक्सी
10 कपलिंग घरेलू जापान
11 स्पिंडल एनकोडर घरेलू
12 हाइड्रोलिक पंप और मोटर घरेलू
13 स्नेहन भाग घरेलू जापान
सामान का नाम
12/15 इंच हाइड्रोलिक चक
चेन प्रकार चिप्स निकालने वाला
सामग्री प्राप्त करने वाला
तेल धुंध संग्रहक
रेनिशॉ के लिए टूल आर्म
सर्वो फीडर
GSK/Fanuc/Simens नियंत्रण प्रणाली

उत्पाद विवरण

------

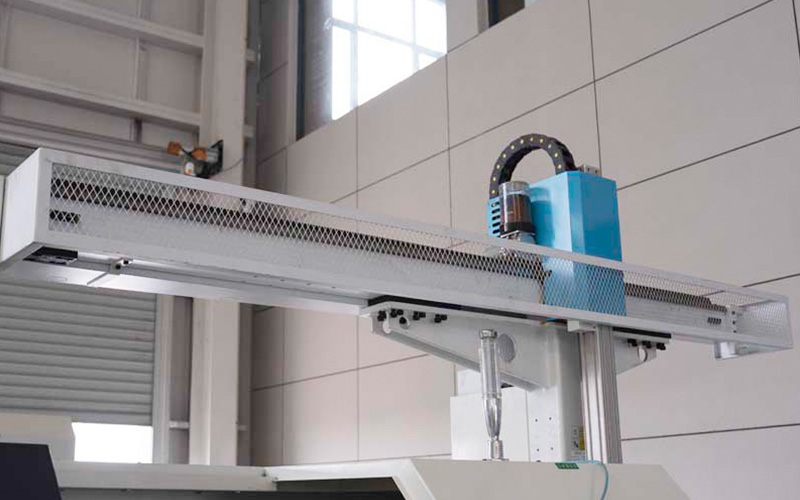

ट्रस प्रकार स्वचालित लोडिंग और अनलोडिंग रोबोट

उच्च सटीकता वाले सर्वो ड्राइव सिस्टम और भारी लोड ट्रस संरचना को अपनाते हुए, कार्यक्षेत्र का स्वचालित ग्रैबिंग, लोडिंग और परिवहन किया जाता है। यह CNC टर्निंग मशीन, टर्निंग सेंटर और अन्य उपकरणों के साथ संयुक्त रूप से काम कर सकता है, स्वचालित उत्पादन की आवश्यकताओं को पूरा करता है, उत्पादन दक्षता को काफी बढ़ाता है, श्रम लागत को कम करता है, और बुद्धिमान, बिना मानव हस्तक्षेप के प्रसंस्करण को प्राप्त करता है।

ट्रस प्रकार स्वचालित लोडिंग और अनलोडिंग रोबोट

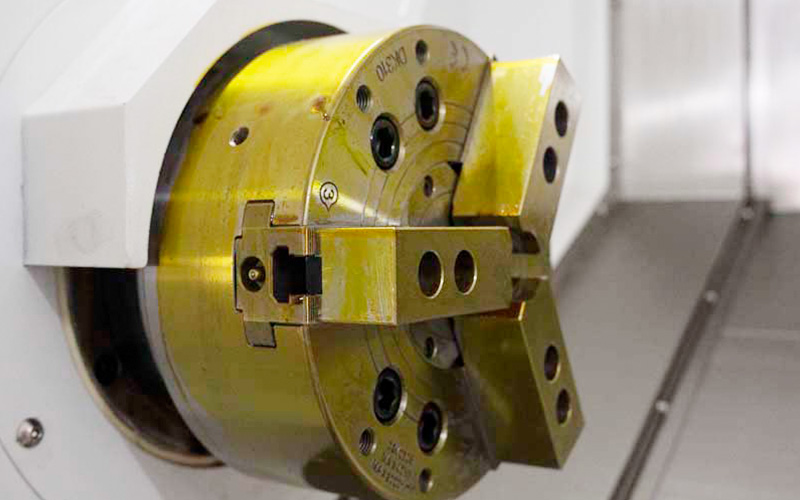

तीन-जुड़ी हाइड्रोलिक चक
------
तीन-जुड़ी हाइड्रोलिक चक

यह एक तीन-जुड़ी खोखली हाइड्रोलिक चक है, जो उद्योग में एक प्रमुख कॉन्फ़िगरेशन है। चक के तीन जूते समकालिक गति में होते हैं, जो कार्यक्षेत्र के स्वचालित केंद्रित और क्लैंपिंग को प्राप्त करते हैं,棒料 और डिस्क जैसे भागों के लिए उपयुक्त है। क्लैंपिंग बल स्थिर है: हाइड्रोलिक संचालित क्लैंपिंग बल को सिस्टम के माध्यम से समायोजित किया जा सकता है, विभिन्न सामग्री और आकार के कार्यक्षेत्र के लिए अनुकूलित किया जा सकता है, विकृति या गिरने से बचा सकता है। केंद्रित सटीकता उच्च है: पुनरावृत्ति क्लैंपिंग की सहसंबंध त्रुटि छोटी है, कार्यक्षेत्र की गोलाई और सहसंबंध आवश्यकताओं को सुनिश्चित करती है। खोखले चैनल का समर्थन करता है: स्वचालित रूप से棒料 की आपूर्ति के लिए फीडर के साथ मिलकर काम कर सकता है, बैच भाग प्रसंस्करण के लिए उपयुक्त है।

------
हाइड्रोलिक टेलस्टॉक

हाइड्रोलिक टेलस्टॉक हाइड्रोलिक सिलेंडर द्वारा संचालित होता है, जो स्वचालित रूप से ट्यूब का विस्तार और कार्यक्षेत्र को स्वचालित रूप से दबाता है। इसमें उच्च दबाव, स्थिर स्थिति, और संचालन में आसानी जैसे विशेषताएँ हैं, जो लंबे शाफ्ट वाले कार्यक्षेत्र की प्रसंस्करण सटीकता और उत्पादन दक्षता को प्रभावी ढंग से बढ़ा सकते हैं, और भारी CNC टर्निंग मशीन और टर्निंग सेंटर में व्यापक रूप से उपयोग किया जाता है।

हाइड्रोलिक टेलस्टॉक

कॉन्फ़िगरेशन चुनें

------

प्रसंस्कृत भाग

स्टेप शाफ्ट, मोटर शाफ्ट, ट्रांसमिशन शाफ्ट, स्क्रू, पिन, बोल्ट
बियरिंग हाउस, नट, सॉकेट, पाइप कनेक्टर, रिंग
धागा (बोल्ट, स्टड), आंतरिक धागा (नट, धागा सॉकेट), पाइप धागा कनेक्टर
रोलिंग नॉब, साइड होल / स्लॉट शाफ्ट, असामान्य छोटे शाफ्ट, तांबे के कनेक्टर, वाल्व कोर
कार्बन स्टील, मिश्र धातु स्टील, स्टेनलेस स्टील (304/316), पीतल, एल्यूमीनियम, इंजीनियरिंग प्लास्टिक

------
