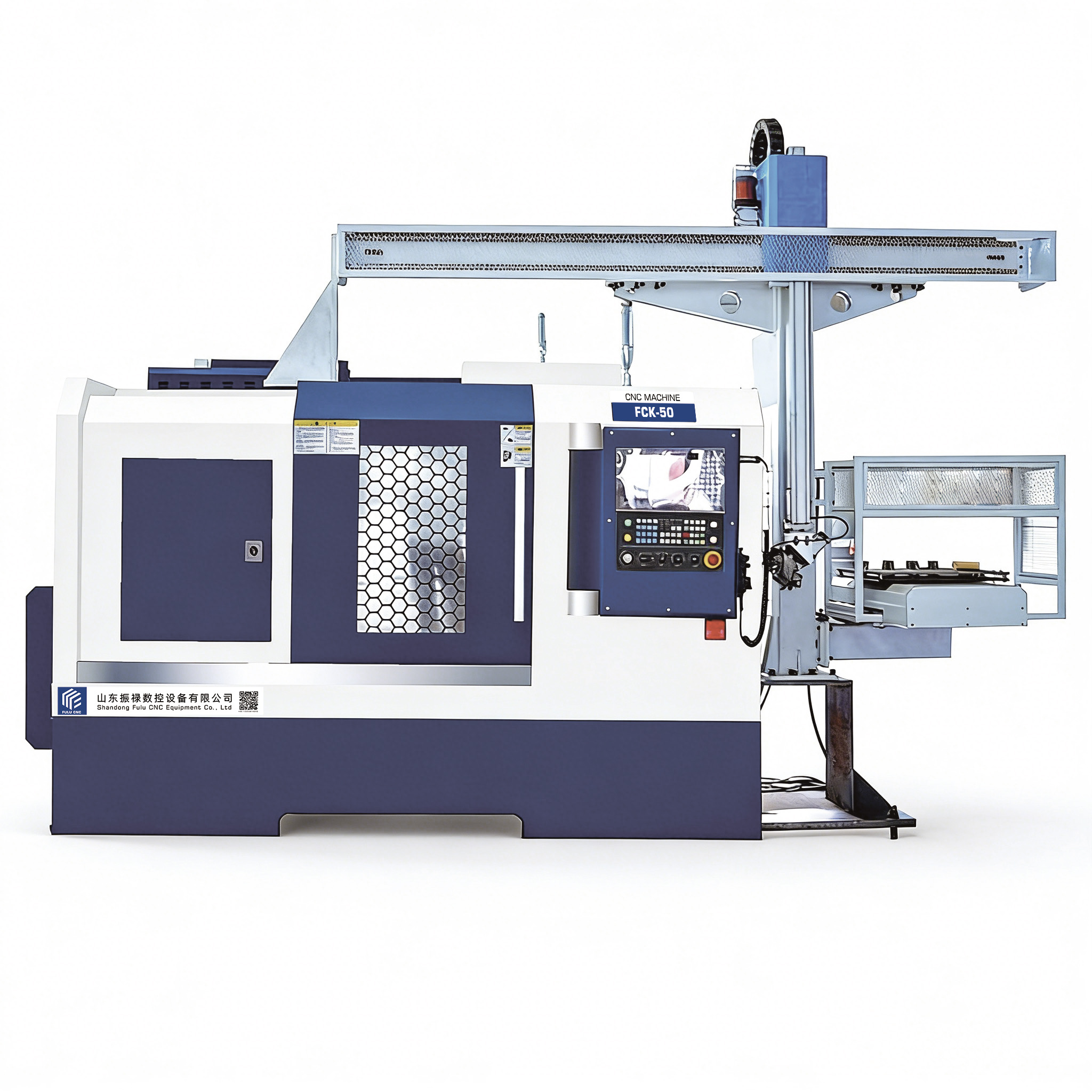

FCK50

FCK50 مع حامل التلميع

معلمات المنتج

المشروع	الوحدة	المواصفات
أقصى قطر دوران على سرير الماكينة	مم	Φ550
أقصى قطر قطع	مم	Φ440
قطر المعالجة تحت البرج	مم	Φ300
أقصى طول قطع	مم	500
مدى حركة المحور X	مم	260
مدى حركة المحور Z	مم	600 (طول المعالجة الفعلي 500)
سرعة حركة المحور X	مم/دقيقة	20000
سرعة حركة المحور Z	مم/دقيقة	20000

استشارة عبر الإنترنت

تفاصيل المحتوى استشارة عبر الإنترنت

المعلمات التقنية
التكوين القياسي
اختر التكوين

مشروع	وحدة	مواصفات
أقصى قطر دوران على السرير	mm	Φ550
أقصى قطر قطع	mm	Φ440
قطر المعالجة تحت رأس الأداة	mm	Φ300
أقصى طول قطع	mm	500
مسافة محور X	mm	260
مسافة محور Z	mm	600 (طول المعالجة الفعلي 500)
سرعة حركة محور X	mm/min	20000
سرعة حركة محور Z	mm/min	20000
عجلة اليد	mm	0.001/0.01/0.1
سرعة التغذية لمحوري X و Z	mm/min	0~5000
سرعة التغذية اليدوية لمحوري X و Z	mm/min	0~1260
دقة إعادة تحديد الموقع لمحور X	mm	0.005
دقة تحديد الموقع لمحور X	mm	0.006
دقة إعادة تحديد الموقع لمحور Z	mm	0.006
دقة تحديد الموقع لمحور Z	mm	0.008
سرعة دوران المغزل	rpm	35-3000
أقصى عزم دوران للمغزل	N.m	48
طرف المغزل	-	A2-6
قطر الفتحة في المغزل	mm	Φ66
قطر الفتحة في المشبك الهيدروليكي المجوف	mm	Φ55
المشبك	-	10 بوصات (اختياري 12 بوصة)
عدد رؤوس الأدوات	-	12 موقع
أبعاد تركيب الأداة	mm	25×25
قطر تركيب رأس الثقب	mm	Φ32
مسافة الرأس المتحرك	mm	500
زاوية المخروط	-	MT-5#
قدرة المحرك الرئيسي	kw	7.5
عزم المحرك الرئيسي	N.m	48
قدرة محرك التغذية لمحور X	kw	2.2
قدرة محرك التغذية لمحور Z	kw	1.5
طول * عرض * ارتفاع	mm	283020301900
الوزن الميكانيكي التقريبي	kg	3600

رقم	اسم	شركة التصنيع	اختياري
1	GSK980TB3i	GSK	FANUC
2	المحرك الرئيسي سيرفو ومحرك سيرفو المحور X/Z	GSK	FANUC
3	الملزمة الهيدروليكية والأسطوانة	تشجيانغ دينغتشانغ	جيانغسو
4	وحدة المغزل	CSC	NSK
5	محامل نقل المحور X/Z	NSK	NSK
6	برغي كروي	تايوان
7	مسار خطي أسطواني	تايوان
8	حامل أدوات هيدروليكي سيرفو بـ 12 موضع	تايوان ليانجي
9	المكونات الكهربائية الرئيسية	ديليشي
10	الموصل	محلي	يابان
11	مشفّر المغزل	محلي
12	مضخة هيدروليكية ومحرك	محلي
13	قطع التشحيم	محلي	يابان

اسم مجموعة الملحقات

12/15 بوصة فكي هيدروليكي

جهاز إزالة الرقائق بسلسلة

جهاز استقبال المواد

جامع رذاذ الزيت

ذراع تحديد موقع رينيشو

آلة تغذية سيرفو

نظام التحكم GSK/Fanuc/Simens

اعرف المزيد

تفاصيل المنتج

------

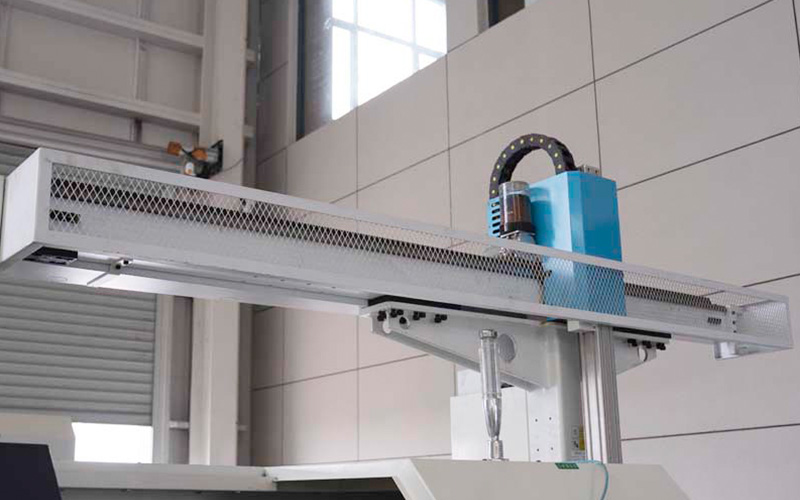

روبوت تحميل وتفريغ أوتوماتيكي بنظام هيكلي

يستخدم نظام قيادة سيرفو عالي الدقة وهيكل هيكلي ثقيل لتحقيق التقاط العمل تلقائيًا، وتحميل وتفريغ ونقل. يمكن تشغيله مع مخرطة CNC ومراكز التشغيل وغيرها من المعدات، لتلبية احتياجات الإنتاج الأوتوماتيكي، وزيادة كفاءة الإنتاج بشكل كبير، وتقليل تكاليف العمالة، وتحقيق المعالجة الذكية وغير المأهولة.

------

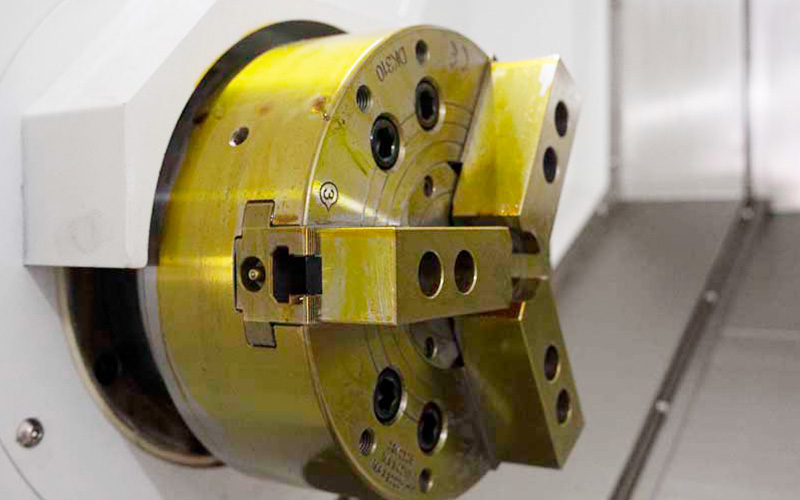

مقبض هيدروليكي ثلاثي الفكين

هذه هي مقبض هيدروليكي ثلاثي الفكين مجوف، وهو التكوين السائد في الصناعة. حركة الفكوك الثلاثة للمقبض متزامنة، مما يحقق تحديد مركز العمل تلقائيًا وتثبيته، مناسب لتثبيت المواد القضيبية والأجزاء القرصية. قوة التثبيت مستقرة: يمكن ضبط قوة التثبيت المدفوعة هيدروليكيًا من خلال النظام، لتناسب مواد وأحجام العمل المختلفة، وتجنب التشوه أو السقوط. دقة تحديد المركز عالية: خطأ التوازي في التثبيت المتكرر صغير، مما يضمن متطلبات الدائرية والتوازي للعمل. يدعم القنوات المجوفة: يمكن دمجه مع آلة التغذية لتحقيق التغذية الأوتوماتيكية الكاملة للمواد القضيبية، مناسب لمعالجة الأجزاء بكميات كبيرة.

------

مؤخرة هيدروليكية

تستخدم المؤخرة الهيدروليكية أسطوانة هيدروليكية لتحقيق التمدد والانكماش التلقائي للأنبوب وضغط العمل تلقائيًا. تتميز بقوة ضغط كبيرة، وثبات في التوجيه، وسهولة في التشغيل، مما يمكن أن يحسن بدقة معالجة العمل من نوع المحور الطويل وكفاءة الإنتاج، وتستخدم على نطاق واسع في المخرطات الثقيلة CNC ومراكز التشغيل.

اختر التكوين

12 بوصة مشبك هيدروليكي

15 بوصة مشبك هيدروليكي

اختياري نظام التحكم

------

قطع قابلة للمعالجة

قطع المحور

محاور خطوة، محاور محركات، محاور نقل، براغي، دبابيس، صواميل

أقراص

أغطية محامل، صواميل، أكمام، وصلات أنبوبية، حلقات دائرية

قطع خيطية

خيوط (براغي، أعمدة خيطية)، خيوط داخلية (صواميل، أكمام خيطية)، وصلات خيطية أنبوبية

قطع دقيقة (تشمل النقش، الأخاديد، الثقوب)

مقابض منقوشة، محاور جانبية / أخاديد، محاور غير منتظمة، وصلات نحاسية، نوى صمامات

مواد نموذجية

فولاذ كربوني، فولاذ سبائكي، فولاذ مقاوم للصدأ (304/316)، نحاس، ألومنيوم، بلاستيك هندسي

قطع فلانش

فلانش

------
