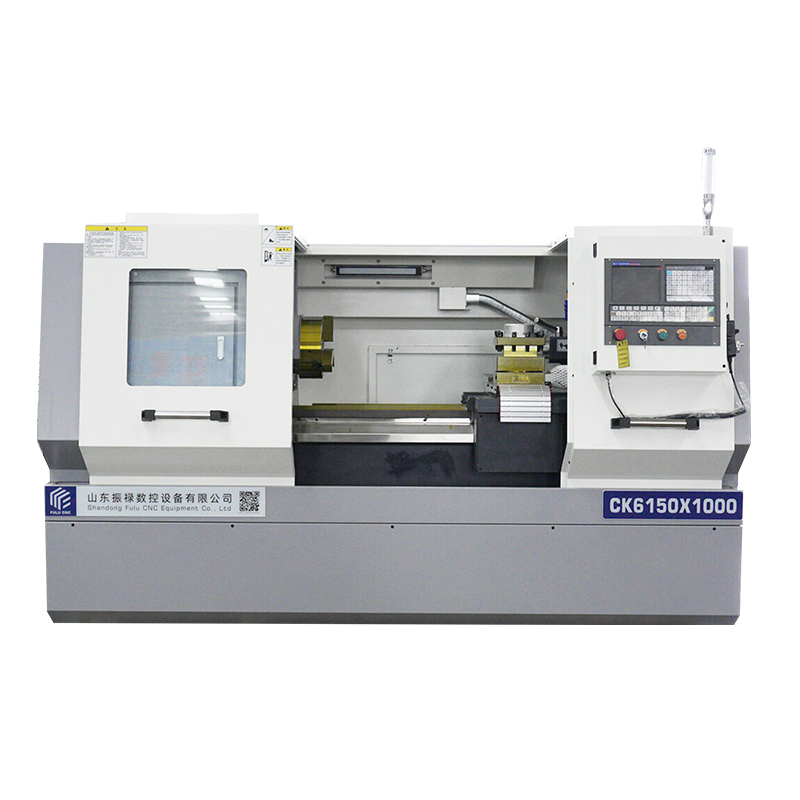

CK6150-1000 ग्रे

उत्पाद पैरामीटर

परियोजना इकाई विशिष्टता
बिस्तर शरीर पर अधिकतम घुमाव व्यास मिमी 500
बिस्तर सैडल स्लाइड पर अधिकतम घुमाव व्यास मिमी 270
गाइड रेल स्पैन मिमी 400
प्रभावी प्रसंस्करण लंबाई मिमी 850/1350/1850
अधिकतम यात्रा X मिमी 280
अधिकतम यात्रा Z मिमी 1000/1500/2000
सामग्री विवरण ऑनलाइन परामर्श

उत्पाद की विशेषताएँ

  • icon 1 समतल बिस्तर संरचना, उच्च कठोरता भारी काटने समग्र स्तर बिस्तर, उच्च गुणवत्ता वाली कास्ट आयरन, मजबूत कठोरता, उच्च लोडिंग क्षमता, बड़े व्यास, लंबे शाफ्ट, भारी कार्य टुकड़ों के लिए उपयुक्त कच्चा और सटीक टर्निंग, अच्छी कंपन प्रतिरोध, और विकृति नहीं होने वाली।
  • icon 2 ऑपरेशन के लिए अनुकूल, जल्दी सीखने में परिपक्व डिज़ाइन, निर्माण और रखरखाव की लागत कम, समान विनिर्देशों वाले तिरछे टर्निंग मशीनों की तुलना में सस्ती, आर्थिक और व्यावहारिक, जल्दी वापस आने वाली।
  • icon 3 गाइड रेल घिसने के लिए प्रतिरोधी, सटीकता स्थिर आयताकार कठोर रेल / मध्यम आवृत्ति क्वenching गाइड रेल, घिसने के लिए प्रतिरोधी, सटीकता बनाए रखने में अच्छी; सटीक गेंद स्क्रू के साथ, सटीक स्थिति, उच्च पुनरावृत्ति सटीकता।





परियोजना इकाई विशेषताएँ
बिस्तर पर अधिकतम घूर्णन व्यास mm 500
बिस्तर स्लाइडर पर अधिकतम घूर्णन व्यास mm 270
गाइड रेल स्पैन mm 400
प्रभावी प्रसंस्करण लंबाई mm 850/1350/1850
अधिकतम यात्रा X mm 280
अधिकतम यात्रा Z mm 1000/1500/2000
मुख्य धुरी की गति सीमा r/min 45-1600/1200 (तीन गियर परिवर्तन)
मुख्य धुरी के माध्यम का व्यास mm Φ82/Φ105
मुख्य धुरी की शंक्वाकार छिद्र मेट्रिक मेट्रिक 90 (1:20)
मुख्य धुरी के अंत का मॉडल   A2-8
मुख्य धुरी के केंद्र से बिस्तर की ऊँचाई mm 255
टेलस्टॉक सिलेंडर की अधिकतम यात्रा mm 150
टेलस्टॉक सिलेंडर का व्यास mm 75
टेलस्टॉक सिलेंडर के शंक्वाकार छिद्र की शंक्वा   मोर्स 5 नंबर
तेज गति (X/Z अक्ष) m/min ≥6/8
टर्निंग थ्रेड रेंज (मेट्रिक थ्रेड) mm 0.2~30
दोहराने की स्थिति सटीकता (X/Z अक्ष) mm 0.007~0.01
प्रसंस्करण सटीकता   IT6~IT7
प्रसंस्करण खुरदरापन   Ra1.6
अधिकतम भार धुरी प्रकार के भाग kg 500
अधिकतम भार प्लेट प्रकार के भाग kg 300
आकार: लंबाई × चौड़ाई × ऊँचाई mm 2640×1600×1800
मशीन का वजन (लगभग) kg 2500/2700/3200
नाम मॉडल, विनिर्देश संख्या उत्पत्ति स्थान
नियंत्रण प्रणाली GSK980TB3i बस प्रणाली 1 ग्वांगझू
गेंद स्क्रू X-अक्ष:FFZD2505 1 ताइवान शेंगहे/नानजिंग प्रक्रिया
Z-अक्ष:FFZD4010 1 हुआक्सिया
स्क्रू बेयरिंग X:760204TN/P5DB 1 जोड़ी हार्बिन
Z:760307TN/P5DB/7206AC/6206RS 1 सेट हार्बिन
वैरिएबल फ्रीक्वेंसी ड्राइव 7.5KW 1 घरेलू
स्पिंडल बेयरिंग 234424BM1/SP5(120×180×72) 1 HRB
NN3024K/W33/P5.2(120×180×46) 1 HRB
NN3020K/W33/P5(105×160×26) 1 HRB
6019(105×160×26) 1 HRB
कटर होल्डर LDB4-6150/110 1 होंगडा
हैंड चक Φ250 तीन-क्लॉ 1 घरेलू
स्नेहन प्रणाली TZ-150/4C 1 घरेलू
कूलिंग पंप AB-25 1 घरेलू
सहायक उपकरण का नाम
6/8/10 इंच हाइड्रोलिक चक
6/8 स्थान इलेक्ट्रिक टूल टॉवर
हाइड्रोलिक टेलस्टॉक
GSK/Fanuc/Simens नियंत्रण प्रणाली

उत्पाद विवरण

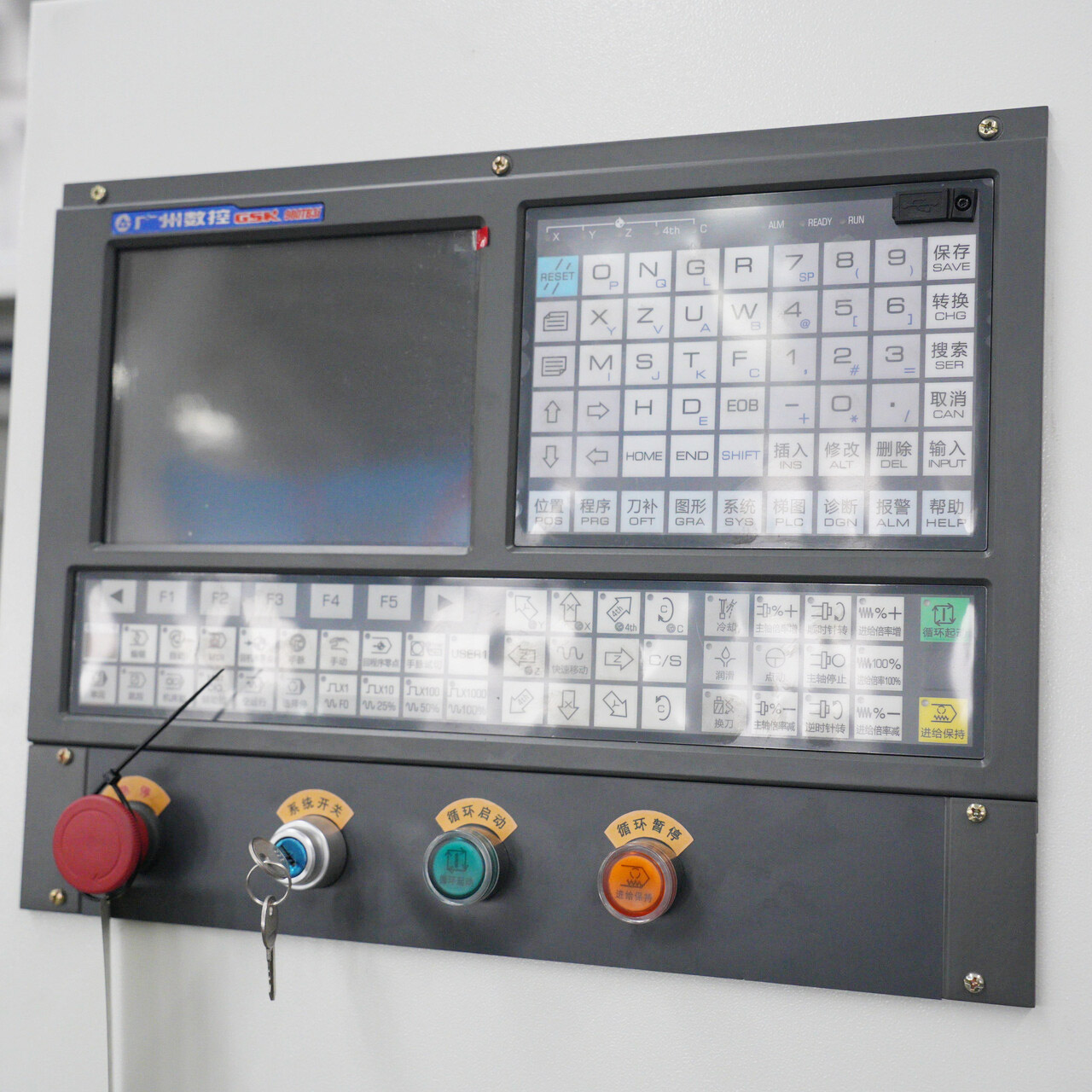

विशेषता छवि 1
  • GSK सीएनसी प्रणाली मॉड्यूलर हार्डवेयर आर्किटेक्चर को अपनाती है, जिसमें मुख्य नियंत्रण इकाई, सर्वो ड्राइवर और इनपुट-आउटपुट मॉड्यूल शामिल हैं, जिन्हें लचीले ढंग से कॉन्फ़िगर किया जा सकता है, विभिन्न मशीनों की उपयोग आवश्यकताओं के अनुकूल।
  • ----

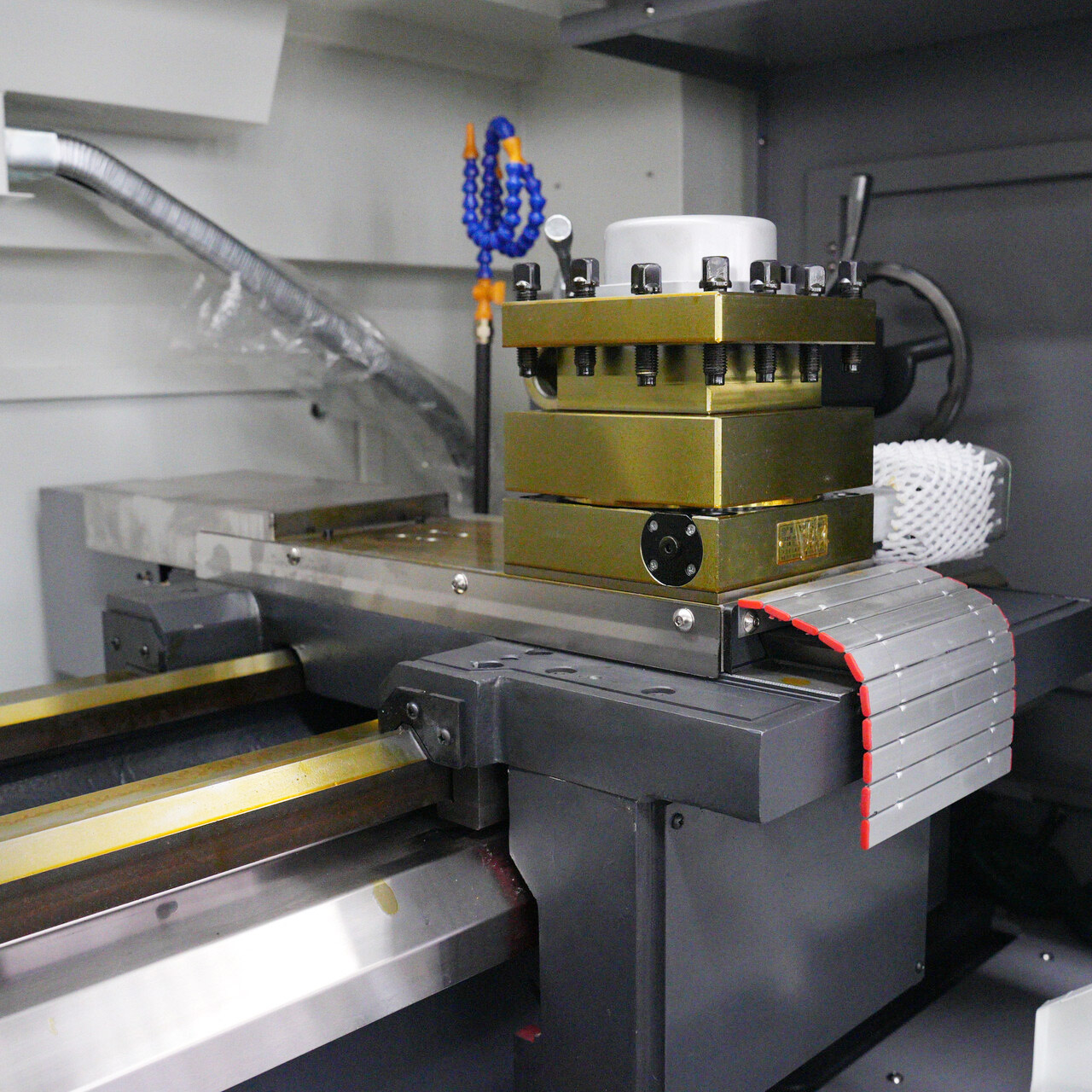

विशेषता छवि 2
  • कम कीमत, सरल संरचना, कम विफलता दर; CK6140/6150 मध्यम आकार के आर्थिक सीएनसी टर्निंग मशीन में सबसे अधिक उपयोग किया जाता है, अधिकतम 4 टूल। कमी: टूल बदलने की गति धीमी, भार क्षमता कम, भारी कटाई के लिए उपयुक्त नहीं।
  • ----

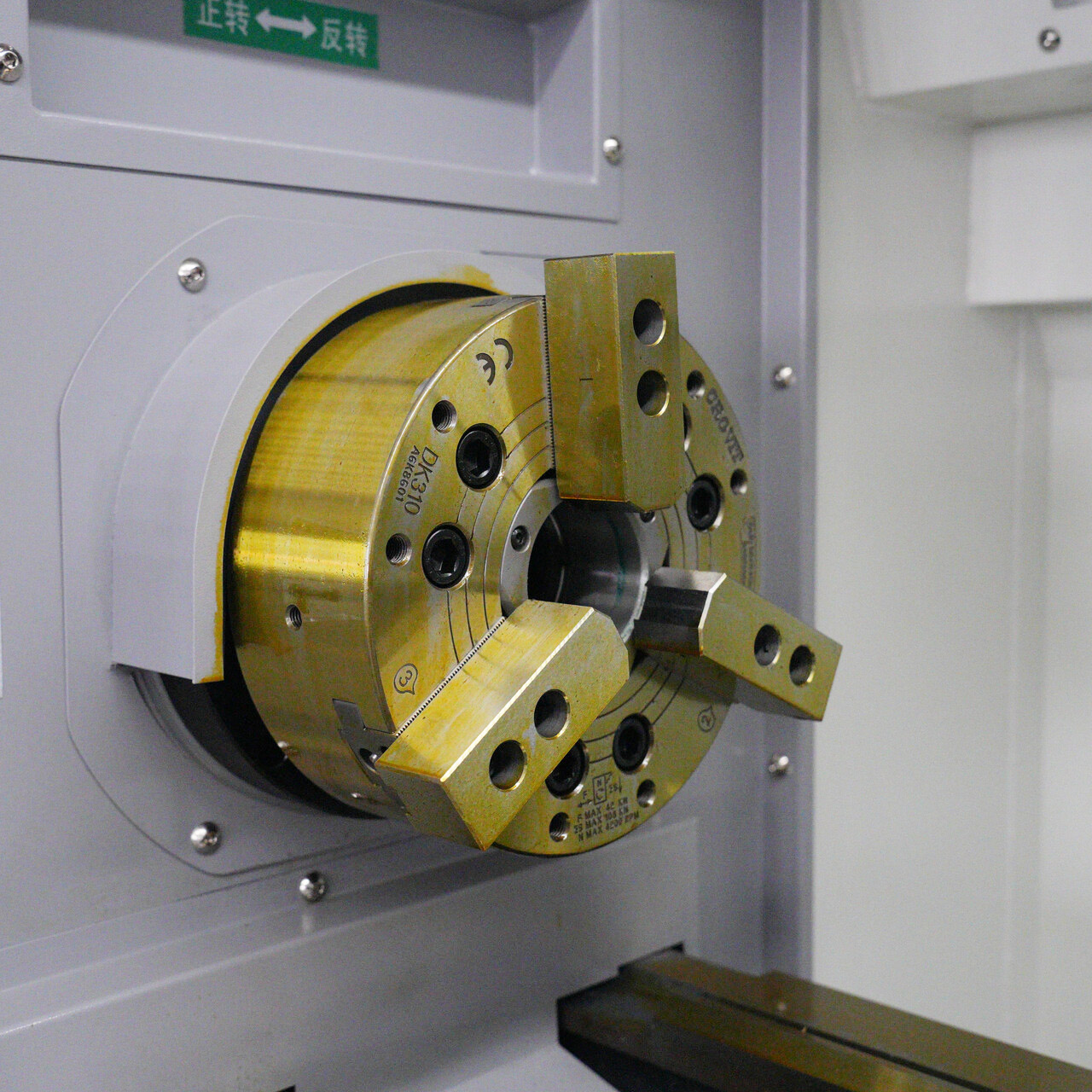

विशेषता छवि 3
  • तीन-जुड़ी समकालिक आत्म-केन्द्रित, क्लैंपिंग के बाद कार्यpiece का सह-अक्षीयता अच्छी है; हाइड्रोलिक उच्च क्लैंपिंग बल, भारी कटाई में न तो झटका और न ही फिसलन; होल सपोर्ट लंबी बार सामग्री के स्वचालित फीडिंग के लिए, स्वचालित उत्पादन लाइन के अनुकूल; हार्ड जॉज घिसने के लिए सहनशील, पकड़ सटीकता बनाए रखने के लिए बार-बार पुनः पीस सकते हैं।
  • ----

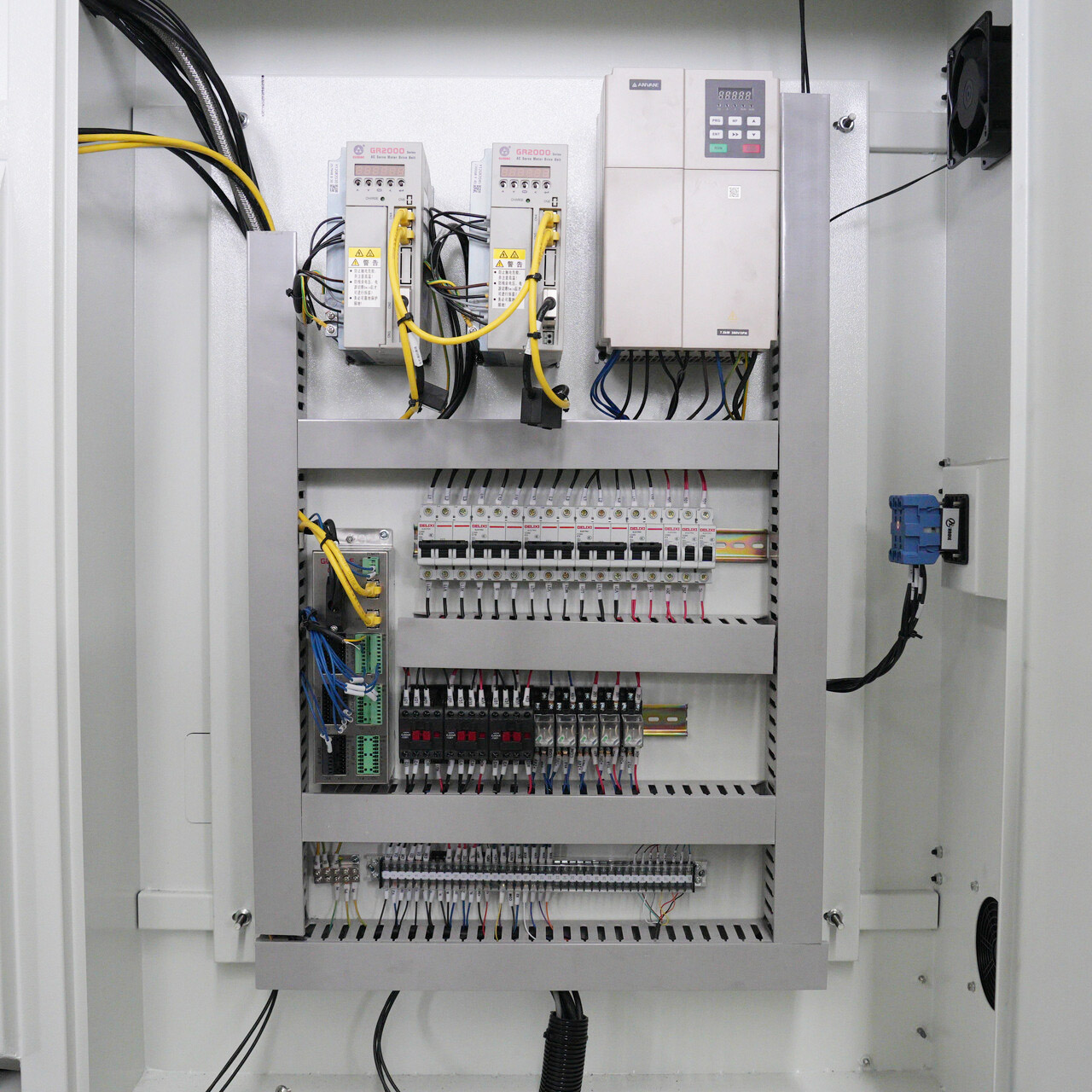

विशेषता छवि 4
  • यह सीएनसी टर्निंग मशीन का संपूर्ण पावर + सर्वो ड्राइव इलेक्ट्रिक कंट्रोल बॉक्स है, पूरी मशीन का शक्ति, गति नियंत्रण केंद्र
  • ----

कॉन्फ़िगरेशन चुनें

------

संशोधित किए जा सकने वाले भाग

विशेषताएँ: बाहरी गोल स्क्रू, सीढ़ीदार थ्रेड, लंबाई अनुपात बड़ा
विशेषताएँ: पहिया नाली, केंद्र छिद्र, अंत सतह गोल प्लेट, केंद्र छिद्र, समान रूप से वितरित बोल्ट छिद्र, स्टॉप
विशेषताएँ: लंबी ट्यूब गहरी छिद्र, आंतरिक दीवार उच्च चमक, सील नाली
शामिल: बोल्ट, नट, स्थिति पिन, रिवेट, उपकरण छोटे भाग
पाइप थ्रेड (G/Rc), 60° शंक्वाकार सतह, हेक्सागोनल स्थिति
विशेषताएँ: बाहरी गोल टर्निंग + साइड मिलिंग फ्लैट / रेडियल नाली / छोटे छिद्र

------
