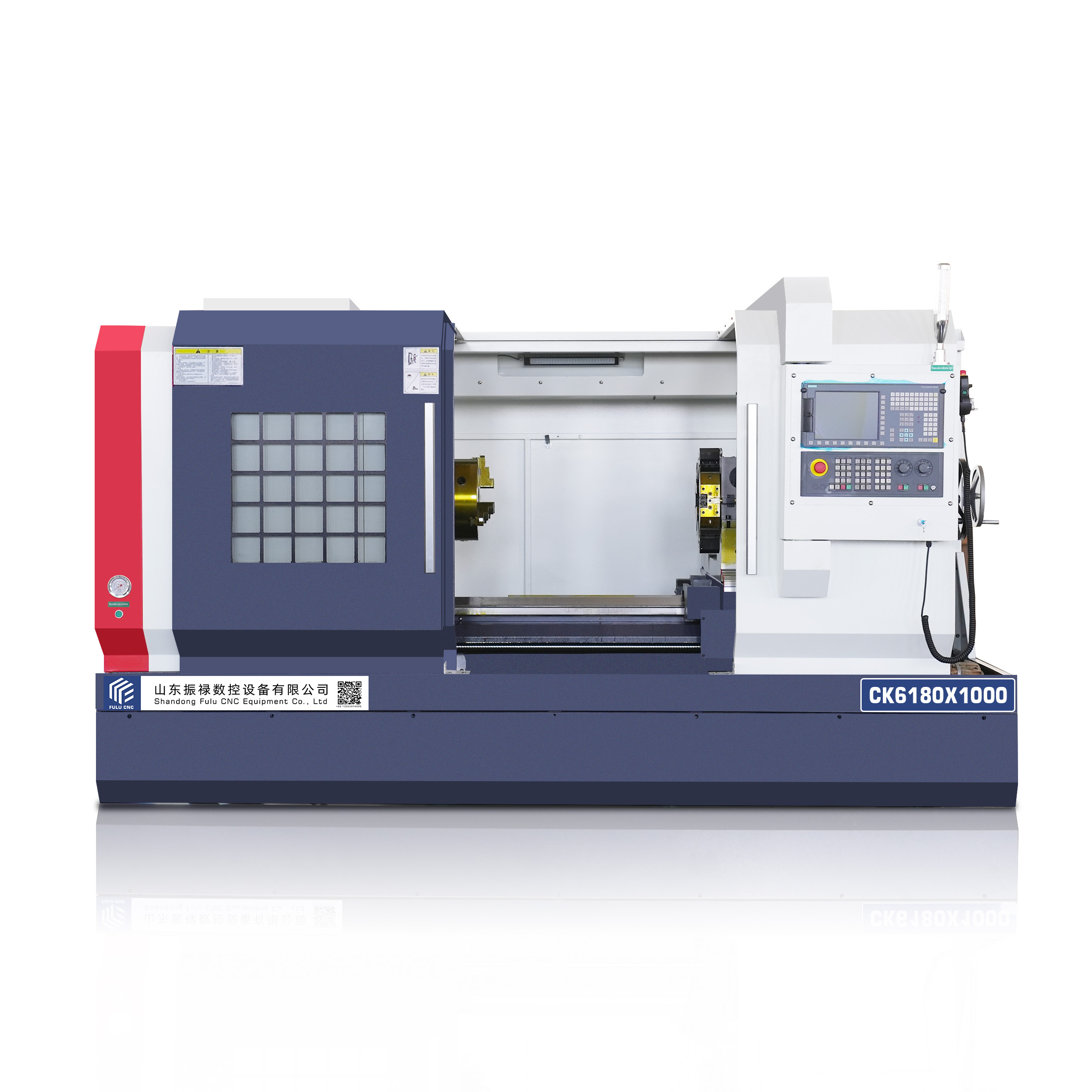

CK6180X1000 Siemens

Thông số sản phẩm

Dự án Đơn vị Thông số kỹ thuật
Đường kính quay lớn nhất của chi tiết trên thân giường mm ф800
Đường kính quay lớn nhất của chi tiết trên giá dao mm ф480
Chiều dài chi tiết lớn nhất mm 1500/2000/3000
Chiều dài gia công hiệu quả mm 1350/1850/2850
Chiều rộng đường ray giường máy mm 600
Đường kính lỗ trục chính mm ф105
Chi tiết nội dung Tư vấn trực tuyến

Đặc điểm sản phẩm

  • icon 1 Cấu trúc giường phẳng, độ cứng cao cho gia công cắt nặng Giường phẳng toàn bộ, gang chất lượng cao, độ cứng mạnh, khả năng chịu tải lớn, phù hợp cho gia công thô và tinh các chi tiết có đường kính lớn, trục dài, chi tiết nặng, chống rung tốt, khó bị biến dạng.
  • icon 2 Thân thiện với người sử dụng, dễ dàng tiếp cận Thiết kế trưởng thành, chi phí sản xuất và bảo trì thấp, giá rẻ hơn so với máy tiện nghiêng cùng thông số, kinh tế và thực tiễn, hồi vốn nhanh.
  • icon 3 Đường ray bền, độ chính xác ổn định Đường ray cứng hình chữ nhật / Đường ray tôi trung tần, bền, khả năng giữ độ chính xác tốt; đi kèm với vít bi chính xác, định vị chính xác, độ chính xác lặp lại cao.



Dự án Đơn vị Thông số
Đường kính quay tối đa của chi tiết trên thân máy mm ф800
Đường kính quay tối đa của chi tiết trên thân máy mm ф480
Chiều dài chi tiết tối đa mm 1500/2000/3000
Chiều dài gia công hiệu quả mm 1350/1850/2850
Chiều rộng đường ray thân máy mm 600
Đường kính lỗ trục chính mm ф105
Mã đầu trục chính - C11
Phạm vi tốc độ trục chính (biến tần điều chỉnh vô cấp) r/min 40-125/110-350/290-950
Mâm cặp (thủ công) mâm cặp bốn chấu mm Ф630
Công suất động cơ chính Kw 15 tháng 11
Kích thước dao mm 32×32
Đầu dao điện - Đầu dao đứng bốn vị trí
Hành trình tối đa của bàn máy theo hướng Z mm 1500/2000/3000
Hành trình tối đa của đầu dao theo hướng X mm 420
Tốc độ di chuyển nhanh của bàn máy theo hướng Z m/min 6
Tốc độ di chuyển nhanh của đầu dao theo hướng X m/min 4
Mô men xoắn trục X/Z nm 15 tháng 10
Đường kính ống kẹp của đầu kẹp mm Φ120
Hành trình của ống kẹp mm 250
Độ nghiêng của ống kẹp - Morse số 6
Hình dáng máy (dài x rộng x cao) mm 3400/3900/4400/5400*2000 *2000
Tên bộ phận Mẫu mã Nhà sản xuất
Hệ thống CNC Hệ thống giá trị tuyệt đối GSK980TB3i đầy đủ GSK
Động cơ chính 11KW/15KW Thượng Hải
Bạc đạn trục chính   Hắc Long Giang
Trục vít bi trục X φ32*06 Đài Loan
Trục vít bi trục Z Φ63*10 Đài Loan
Mâm cặp 630 bốn chấu Ngọc Khê
Giá đỡ dao 4 vị trí điện Hồng Đạt
Tên bộ phận
Mâm cặp thủy lực 6/8/10 inch
Tháp dao điện 6/8 vị trí
Đế đuôi thủy lực
Hệ thống điều khiển GSK/Fanuc/Simens

Chi tiết sản phẩm

hình ảnh đặc trưng 1

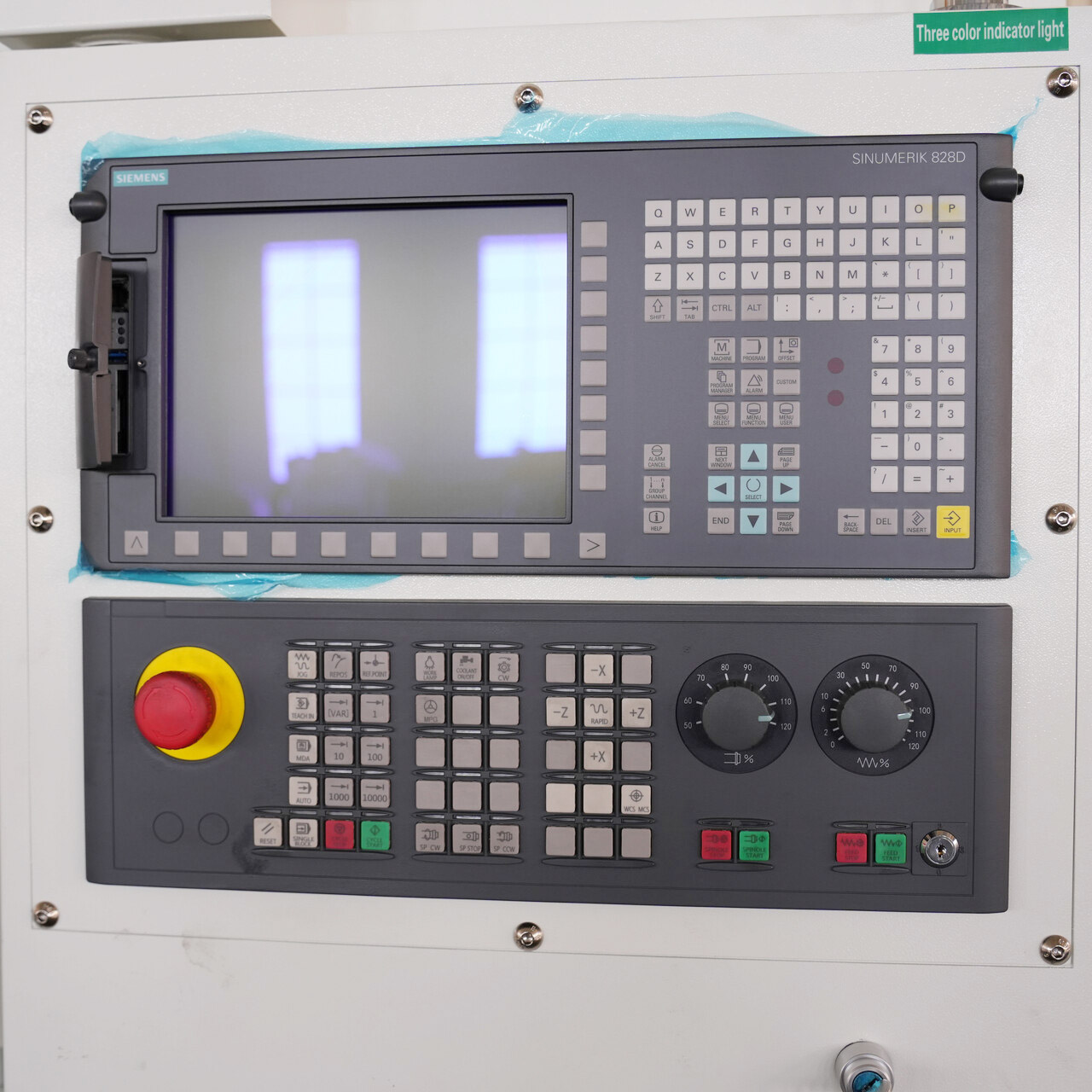

  • Hình ảnh hiển thị hệ thống điều khiển CNC Siemens, đây là hệ thống điều khiển CNC hiệu suất cao được Siemens phát triển đặc biệt cho máy tiện, máy phay và trung tâm gia công, được ứng dụng rộng rãi trong lĩnh vực máy CNC trung và cao cấp. Tích hợp các đơn vị điều khiển CNC (NC), bộ điều khiển PLC, giao diện người-máy (HMI) và chức năng điều khiển động cơ, có độ chính xác cao, độ ổn định cao và đặc điểm thông minh, là nền tảng điều khiển quan trọng trong sản xuất thông minh hiện đại.
  • ----
hình ảnh đặc trưng 2

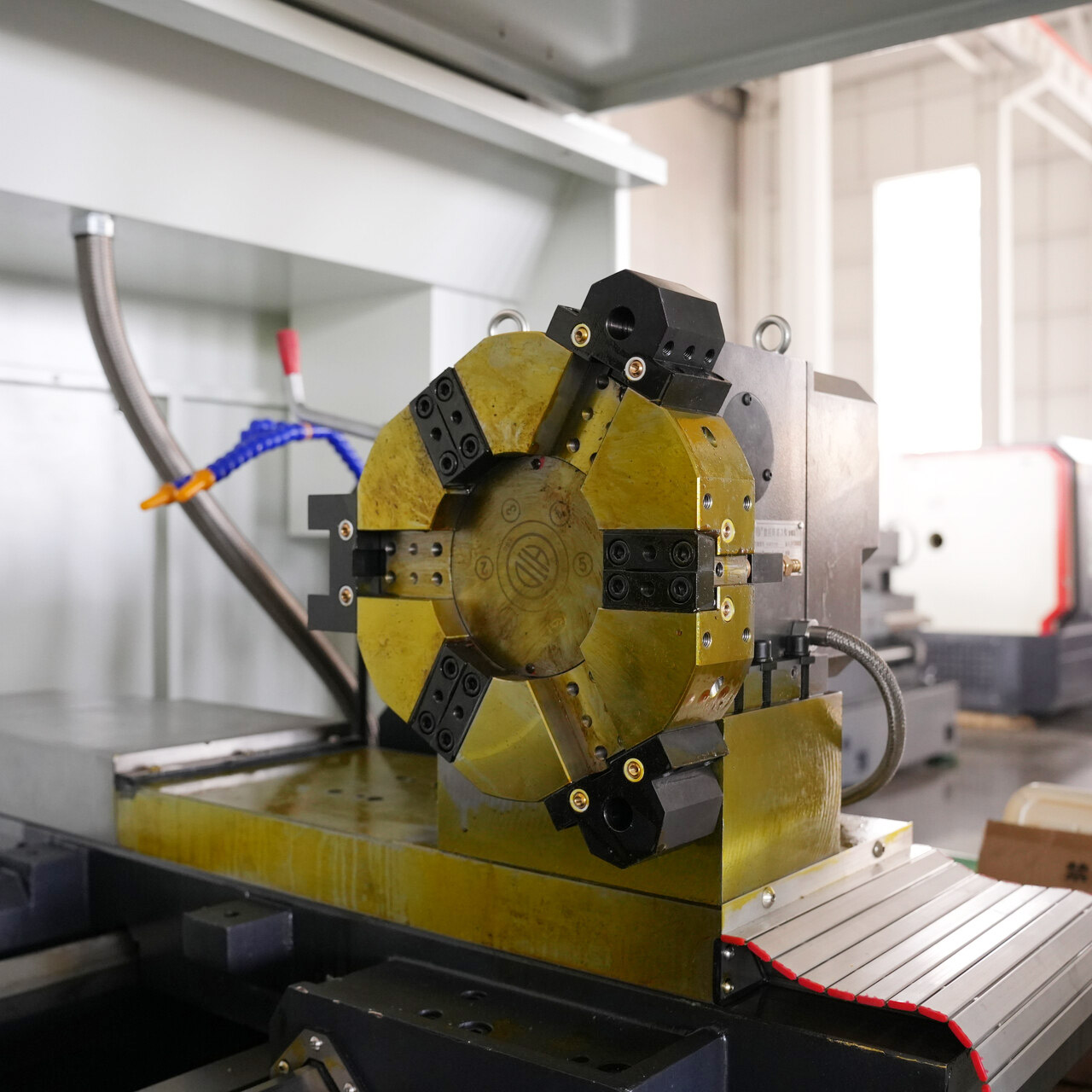

  • Là thiết bị chuyển đổi công cụ tự động được lắp đặt trên bàn trượt của máy tiện CNC, dựa vào động cơ để thực hiện việc xoay và định vị đĩa dao, tổng cộng có 6 vị trí lắp đặt công cụ tiêu chuẩn, có thể kẹp 6 công cụ cắt khác nhau cùng một lúc, hoàn thành hành động thay dao tự động theo lệnh của hệ thống CNC, là bộ phận thay dao tự động thường được sử dụng trên máy tiện phẳng và máy tiện nghiêng kiểu kinh tế.
  • ----
hình ảnh đặc trưng 3

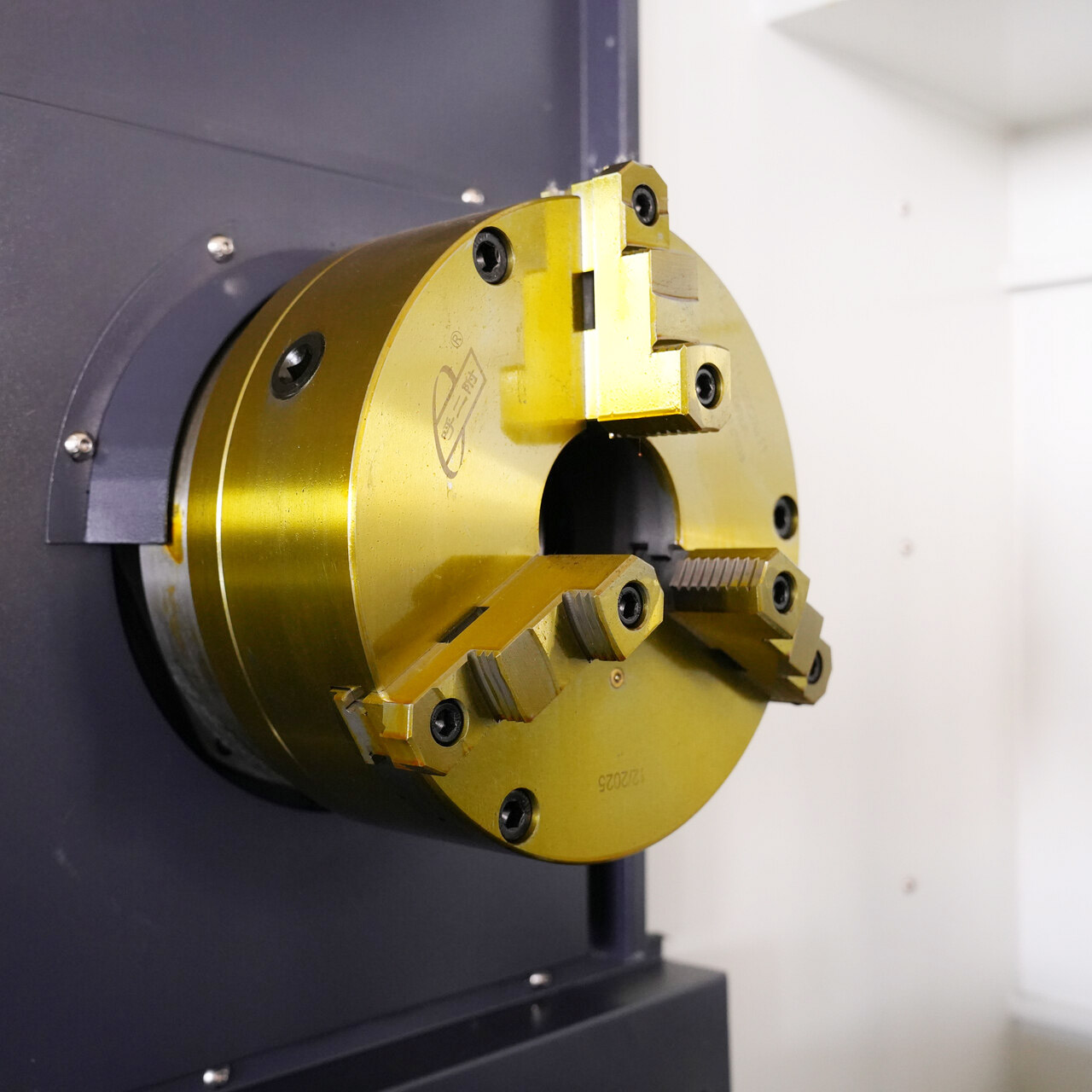

  • Có thể thực hiện định tâm và kẹp chặt tự động cho các chi tiết dạng trục và đĩa; khi kết hợp với bàn quay bốn trục, còn có thể hoàn thành gia công nhiều mặt và gia công bề mặt phức tạp.
  • ----
hình ảnh đặc trưng 4

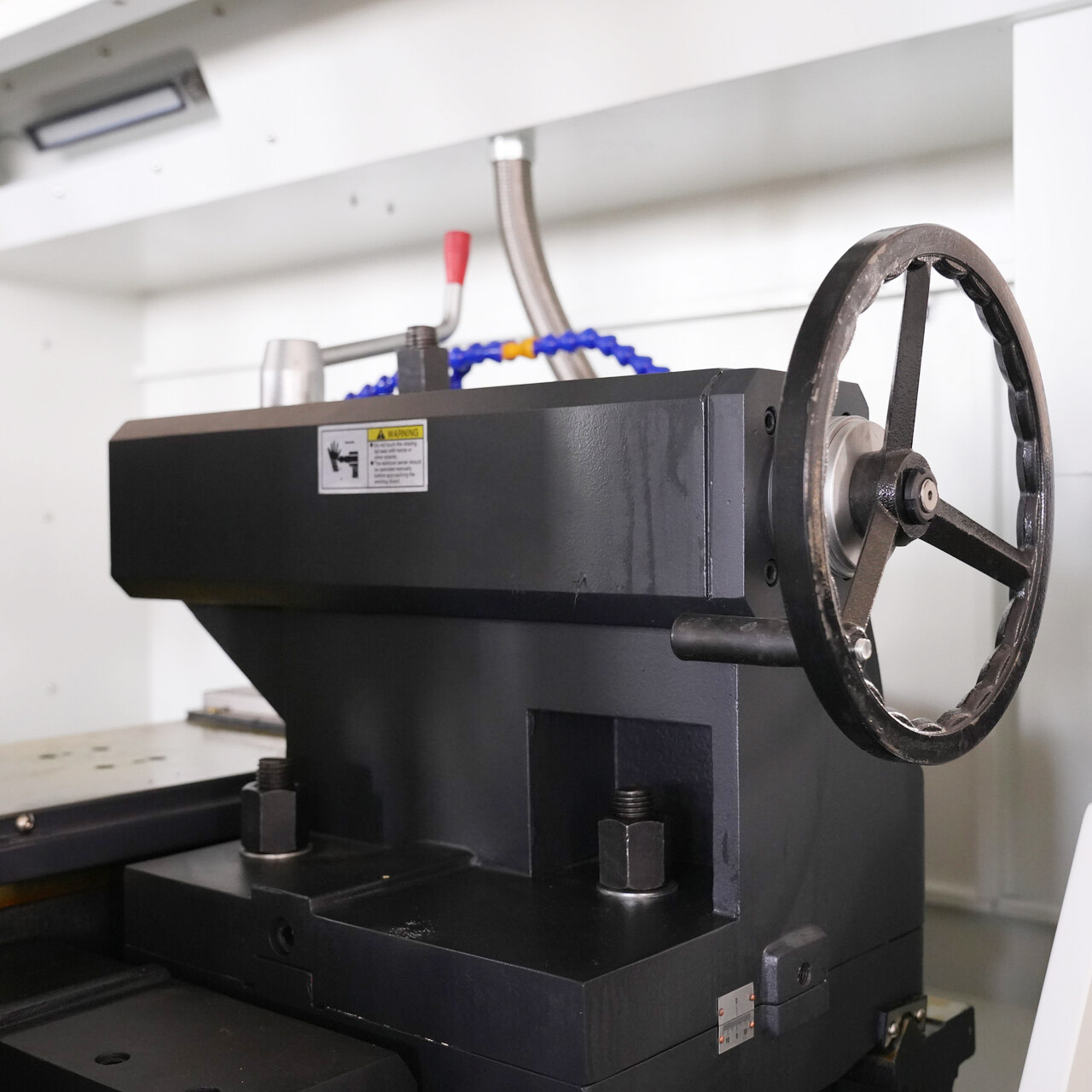

  • Đế sau điều khiển bằng tay là bộ phận hỗ trợ quan trọng của máy tiện CNC và máy tiện thông thường, được lắp đặt trên ray dẫn hướng của thân máy, dùng để hỗ trợ các chi tiết dài dạng trục hoặc lắp đặt mũi khoan, mũi khoan lỗ, v.v., nâng cao độ cứng và độ chính xác gia công.
  • ----

Chọn Cấu Hình

------

Các bộ phận có thể gia công

Đặc điểm: Răng hoa bên ngoài, ren hình thang, tỷ lệ dài lớn
Đặc điểm: Rãnh bánh xe, lỗ trung tâm, mặt đầu Đĩa tròn, lỗ trung tâm, lỗ bu lông phân bố đều, rãnh dừng
Đặc điểm: Lỗ sâu ống dài, bề mặt bên trong bóng, rãnh niêm phong
Bao gồm: Bu lông, đai ốc, chốt định vị, đinh tán, các bộ phận nhỏ của thiết bị
Ren ống (G/Rc), bề mặt hình nón 60°, vị trí lục giác
Đặc điểm: Tiện tròn bên ngoài + Phay bên cạnh phẳng / Rãnh hướng tâm / Lỗ nhỏ

------
