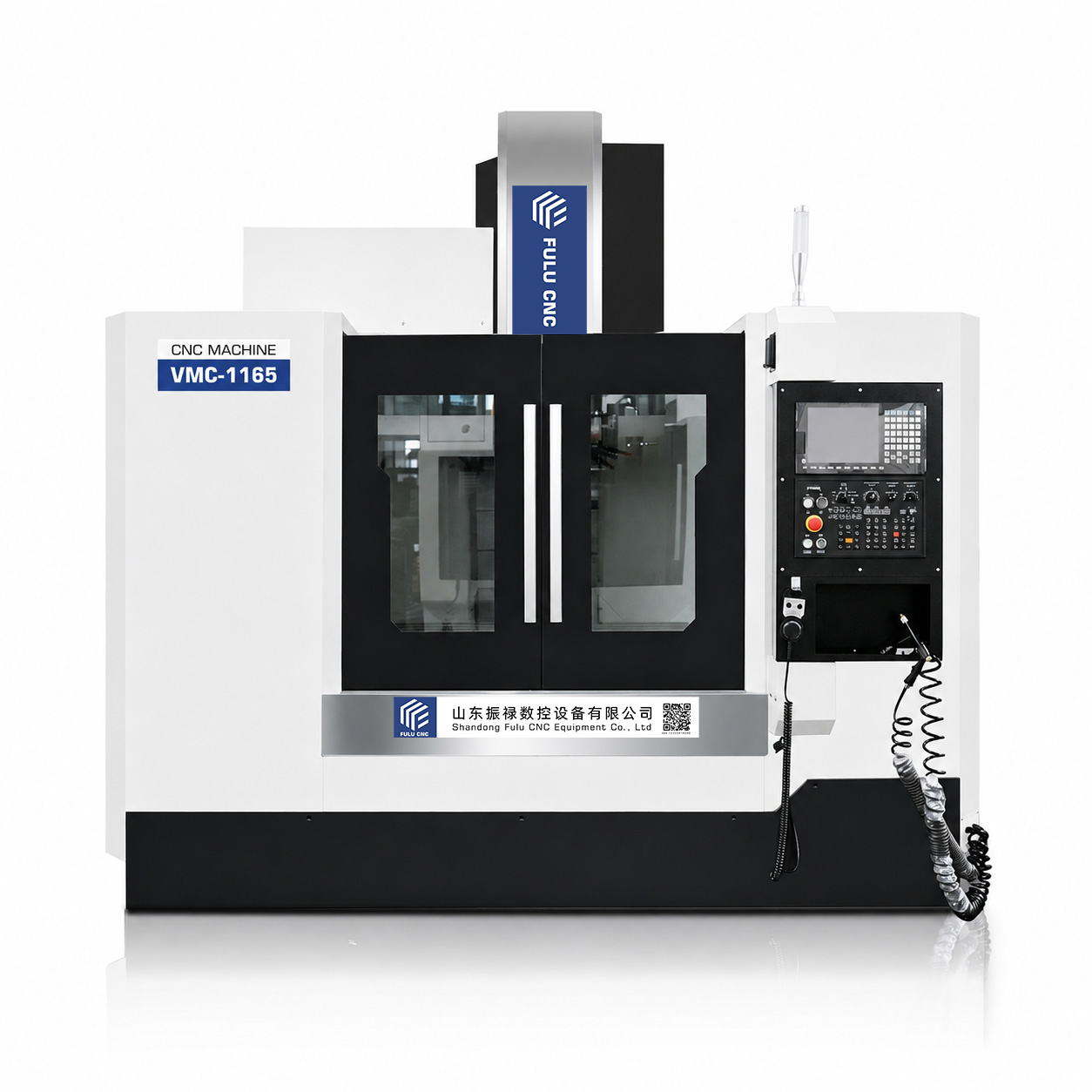

VMC1165

Parameter Produk

Proyek	Unit	Parameter
Perjalanan sumbu X/Y/Z	mm	1100/650/600
Jarak ujung hidung spindle ke permukaan meja kerja	mm	120-720
Jarak pusat spindle ke permukaan rel kolom	mm	665
Kecepatan poros utama	rpm	12000
Kerucut poros utama		BT40
Spesifikasi alat potong		BT40
Daya motor poros utama	kw	15 November

Konsultasi Online

Detail Konten Konsultasi Online

Spesifikasi Teknis
Konfigurasi Standar
Pilih Konfigurasi

Proyek	Unit	Parameter
Perjalanan Sumbu X/Y/Z	mm	1100/650/600
Jarak dari ujung spindel ke permukaan meja kerja	mm	120-720
Jarak dari pusat spindel ke permukaan rel pilar	mm	665
Kecepatan putar spindel	rpm	12000
Kerucut spindel		BT40
Spesifikasi alat potong		BT40
Daya motor spindel	kw	15 November
Daya sumbu X/Y/Z	N.m	18/18/28
Meja kerja (panjang×lebar)	mm	1200×600
Beban maksimum meja kerja	kg	800
Perpindahan cepat sumbu X	m/min	36
Perpindahan cepat sumbu Y	m/min	36
Perpindahan cepat sumbu Z	m/min	36
Akurasi penempatan	mm	±0.005
Akurasi penempatan ulang	mm	±0.003
Pengendali	-	GSK25i
Berat mesin {sekitar}	T	7.5
Dimensi luar (panjang×lebar×tinggi)	mm	290026002800

Nama Komponen	Asal	Produsen	Spesifikasi Model
Badan Cetakan	Cina	Yunnan	HT-300
Sumbu Utama	Taiwan	Okada	BT40-150-12000rpm
Sumbu X/Y/Z	Taiwan	HIWIN
Baut Sumbu X/Y/Z	Taiwan	HIWIN
Bantalan	Jepang	NACHI	Bantalan Penyangga Baut 30*62
Pompa Air	Cina	Zhehong
Pompa Minyak	Guangdong	Baoyu	4L
Pelindung Teleskopik	Cina	Haidong
Pengendali	Cina	GSK	GSK25i
Motor Servo Sumbu Utama	Cina	GSK	7.5KW
Motor Servo Sumbu X/Y	Cina	GSK
Motor Servo Sumbu Z	Cina	GSK
Generator Pulsasi Manual	Cina	GSK
Kontaktor Elektromagnetik/Saklar Elektromagnetik	Prancis	Schneider
Kopling Tiga Sumbu	Taiwan	S+P
Pertukaran Panas	Cina	Keheungao

Kecepatan spindel 10000/12000rpm

30kg/50kg/70kg keluaran pusat

Alat pengukuran Renishaw

Sumbu keempat 170/200/250/300mm

Sumbu kelima 125/170/210/250mm

Pengumpul serbuk tipe rantai

Pelajari lebih lanjut

Detail Produk

1. Badan mesin, kolom, dan kotak spindle dari mesin ini semuanya terbuat dari komponen cor pasir resin (pemanggangan ketat), dengan struktur yang stabil, dan mempertahankan kualitas secara permanen.

Komponen cor telah dianalisis dengan metode analisis elemen hingga menggunakan komputer, dengan kekuatan struktur yang wajar dan kombinasi tulangan yang tepat, memberikan kekakuan mekanis yang tinggi. Struktur cor menggunakan teknologi pembentukan satu bagian, dengan struktur kotak, dan proses menggunakan mesin pemrosesan lima sisi besar, penyelesaian pemrosesan dalam satu kali pemasangan, mesin memiliki kekakuan tinggi, kekuatan tinggi, dan akurasi geometri yang sangat baik. Dan dapat menjamin stabilitas jangka panjang mesin dan akurasi tinggi.

Selain itu, untuk mencegah deformasi setelah pemrosesan, semua komponen cor menjalani perlakuan annealing yang menyeluruh, yang bermanfaat untuk menghilangkan stres internal.

2. Dasar yang lebar, kolom berbentuk kotak segitiga, desain dukungan penuh untuk beban berat, struktur yang kokoh, dapat memastikan kemampuan beban berat saat pemrosesan.

3. Desain simetris kiri dan kanan, keseimbangan berat di kedua sisi kolom, dapat menjaga stabilitas akurasi mesin.

Pelajari lebih lanjut

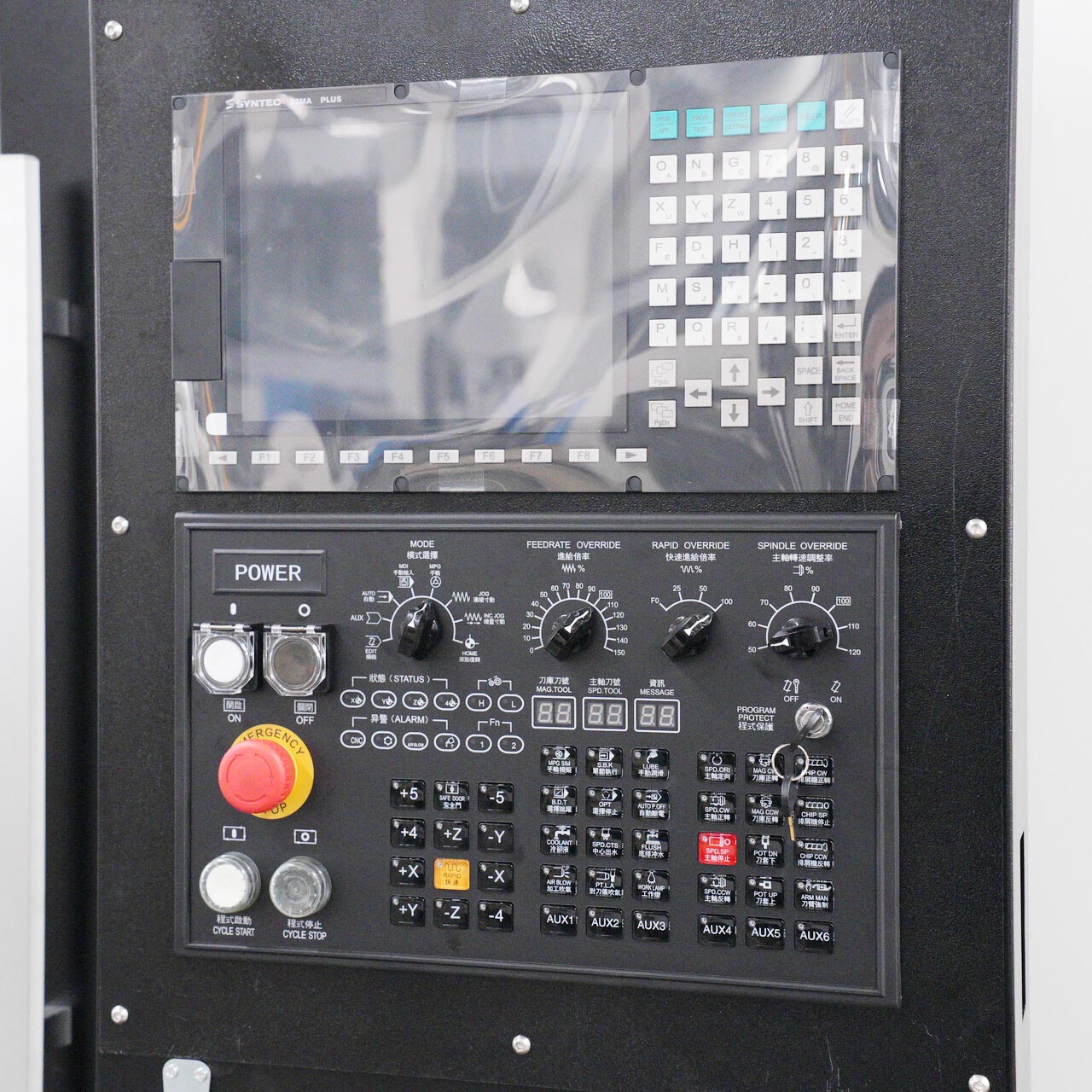

Sistem Kontrol Baru

Panel ini dipasang pada pusat pemrosesan vertikal VMC (mesin frais CNC), New Generation 6MA PLUS adalah sistem kontrol CNC utama untuk pusat pemrosesan kecil dan menengah di dalam negeri, dengan rasio harga-kualitas yang tinggi, antarmuka sepenuhnya dalam bahasa Mandarin, luas digunakan untuk pemrosesan frais cetakan, perangkat keras, komponen aluminium, dan komponen baja.

Hubungi Kami

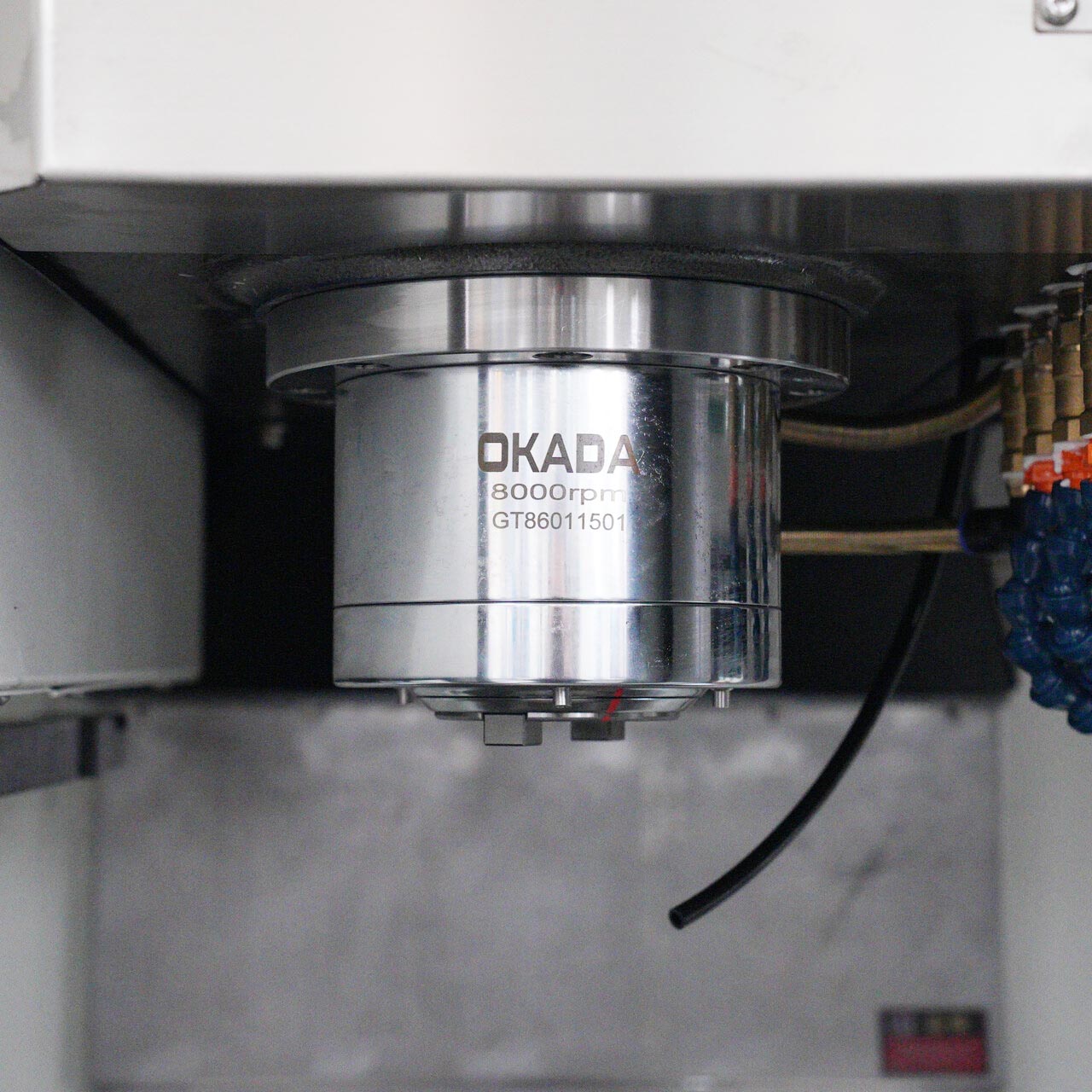

Spindle

Kecepatan maksimum spindle ini dapat mencapai12000 putaran / menit, termasuk dalam konfigurasi spindle menengah dan tinggi, menggabungkan pemotongan yang kaku untuk komponen baja dan kebutuhan pemrosesan presisi tinggi untuk komponen aluminium dan cetakan.

Hubungi Kami

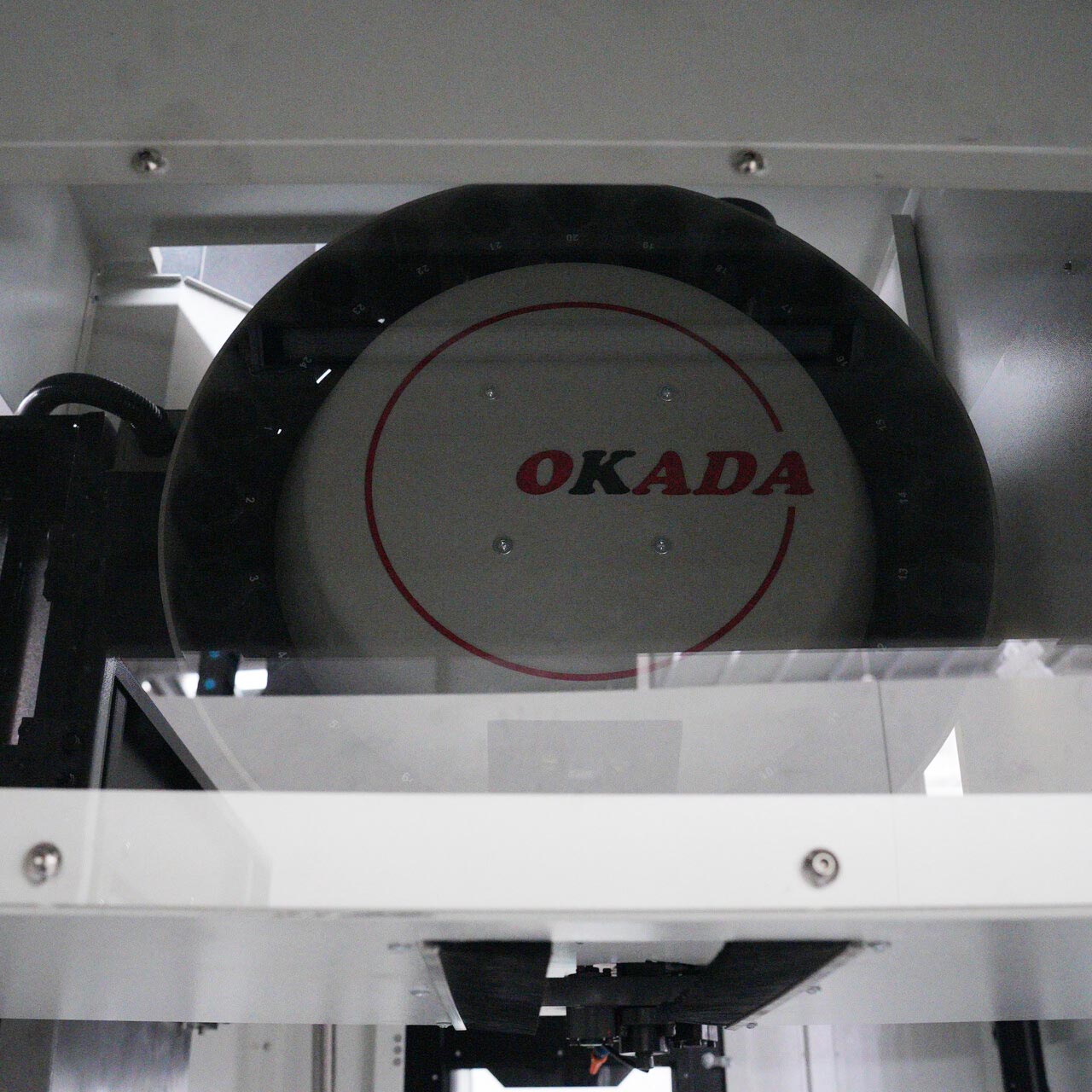

Pustaka Alat Tipe Disk

Dapat secara otomatis beralih alat antara proses pemrosesan yang berbeda tanpa intervensi manual, mewujudkanpemrosesan multi-proses dalam satu kali pemasangan.。

Hubungi Kami

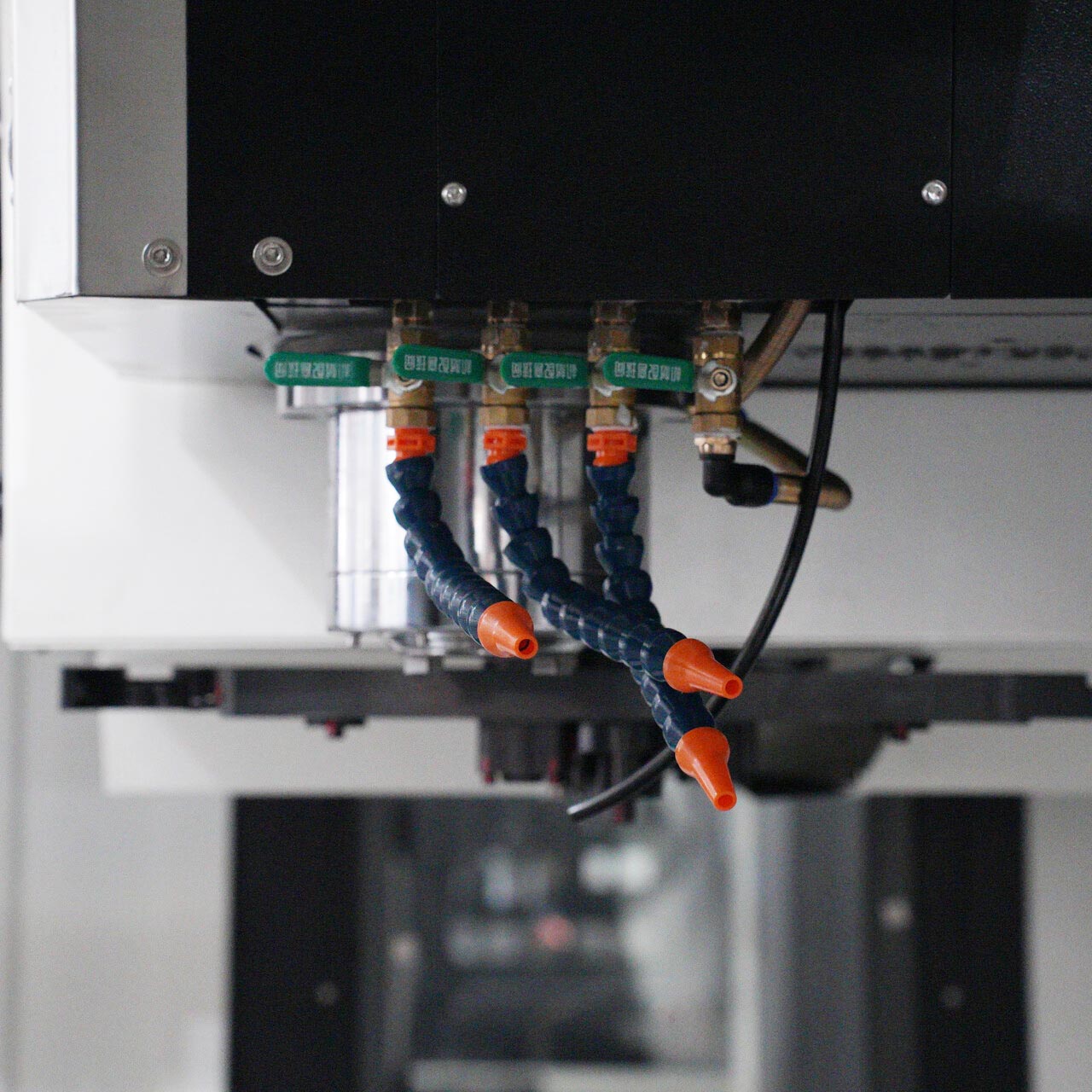

Pendinginan Spindle / Saluran Cairan Pemotongan

Fungsi cairan pemotongan adalah untuk mendinginkan alat dan komponen, melumasi area pemotongan, dan menghilangkan chip, mencegah keausan alat karena panas berlebih dan deformasi panas pada komponen.
Desain "pendinginan multi-saluran" ini adalah konfigurasi standar untuk pusat pemrosesan vertikal, dapat disesuaikan dengan kebutuhan alat dan proses pemrosesan yang berbeda.

Hubungi Kami

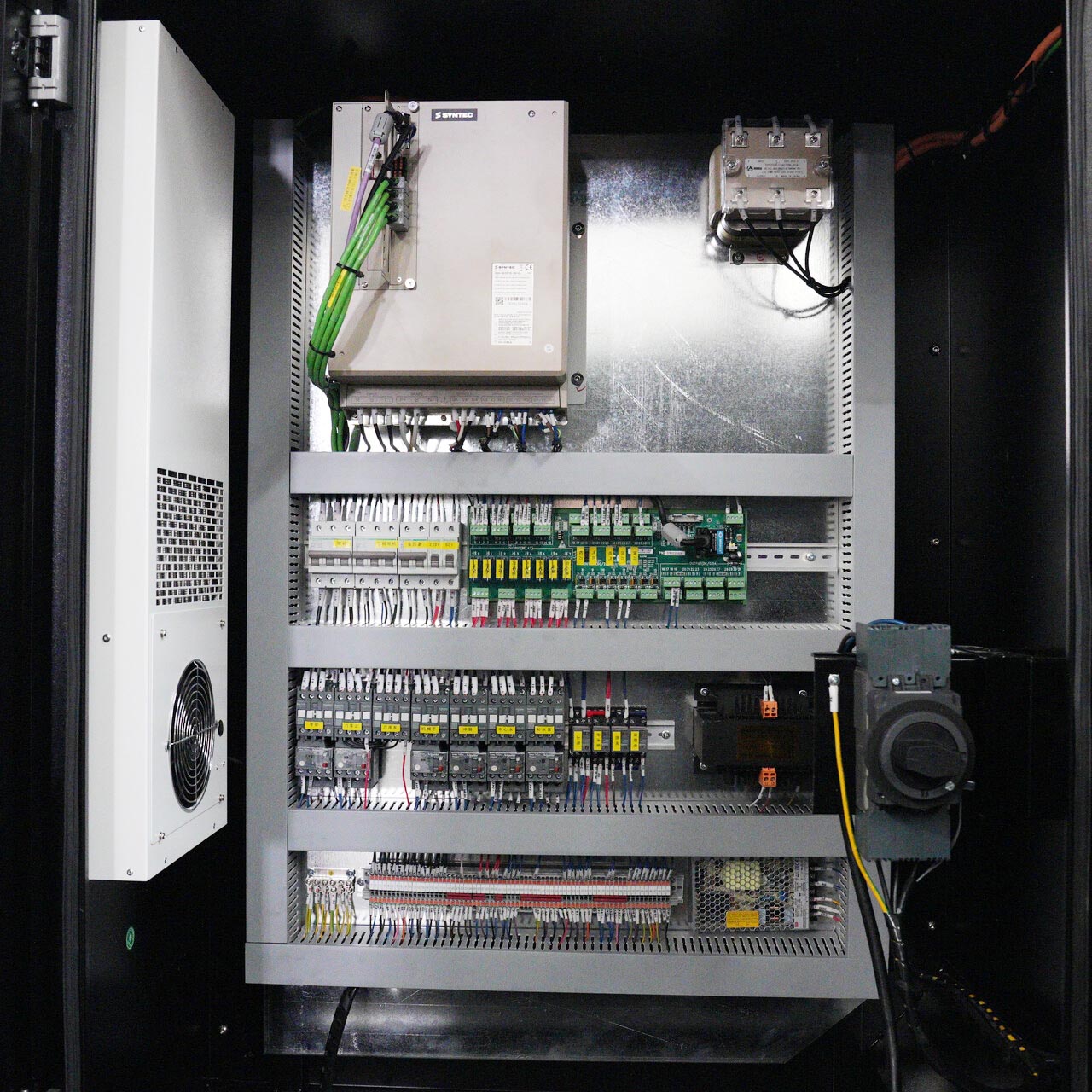

Kabin Kontrol Listrik

Pengkabelan dan pendinginan di dalam kabinet listrik secara langsung mempengaruhi stabilitas dan umur pakai mesin.
Dalam gambar ini, digunakan tata letak bertingkat dan modul, pemisahan antara listrik kuat dan lemah, mengurangi gangguan elektromagnetik, merupakan konfigurasi khas untuk pusat pemrosesan kelas atas domestik.

Hubungi Kami

Pendinginan Spindle / Saluran Cairan Pemotongan

Fungsi cairan pemotongan adalah untuk mendinginkan alat dan komponen, melumasi area pemotongan, dan menghilangkan chip, mencegah keausan alat karena panas berlebih dan deformasi panas pada komponen.
Desain "pendinginan multi-saluran" ini adalah konfigurasi standar untuk pusat pemrosesan vertikal, dapat disesuaikan dengan kebutuhan alat dan proses pemrosesan yang berbeda.

Hubungi Kami

Pilih Konfigurasi

Sumbu keempat

Sumbu Kelima

Pengumpul Serpihan Rantai

Renishaw pengukur lengan

Opsional Sistem Kontrol

------

Bagian yang Dapat Diproses

Jenis Kotak

Kotak Transmisi / Casing Gear: Sistem Multi-Hole, Ruang Dalam, Permukaan Pemasangan Badan Pompa / Badan Katup: Ruang Bentuk Khusus, Lubang Saluran, Permukaan Flange

Jenis Papan / Jenis Piring / Jenis Flange

Papan Besar / Panel: Lubang Array, Lubang Cekung, Alur Datar Piring Flange / Penutup Akhir: Piring Bulat, Lubang Baut Terdistribusi Rata, Stop

Braket Bentuk Khusus / Jenis Dukungan

Braket Mekanik / Dudukan Koneksi: Tipe L/T, Multi-Tahap, Lubang Sisi Dudukan Bearing / Dudukan Vertikal: Lubang Bearing Setengah Lingkaran / Lingkaran Penuh, Permukaan Pemasangan Bawah

Jenis Cetakan (Pusat Pemrosesan Vertikal Utama)

Ruang Model Plastik / Inti Cetakan: Ruang Dalam Dalam, Ribs, Permukaan Melengkung Cetakan / Papan Pendorong: Lubang Panduan Array, Lubang Pendorong

Jenis Permukaan Lengkung Kompleks (Tiga Sumbu / Lima Sumbu)

Impeller / Bilah: Permukaan Melengkung Distorsi Ruang, Saluran Turbine / Kipas: Multi-Bilah, Permukaan Melingkar

Bagian Kecil Presisi / Jenis Casing Aluminium

Casing Aluminium Alloy / Kotak Kontrol: Ruang Dinding Tipis, Lubang Antarmuka, Slot Blok Jalur Hidrolik Multi-Kanal: Lubang Dalam Silang, Posisi Segel Datar

------
