Desde materias primas de alta calidad hasta el procesamiento de precisión, cada paso se controla estrictamente para fabricar componentes centrales de torno de alta precisión y alta resistencia.
Adaptado para la producción en masa, procesamiento de piezas de precisión, personalización de piezas no estándar y otras condiciones de trabajo, profundizando en diversas industrias.

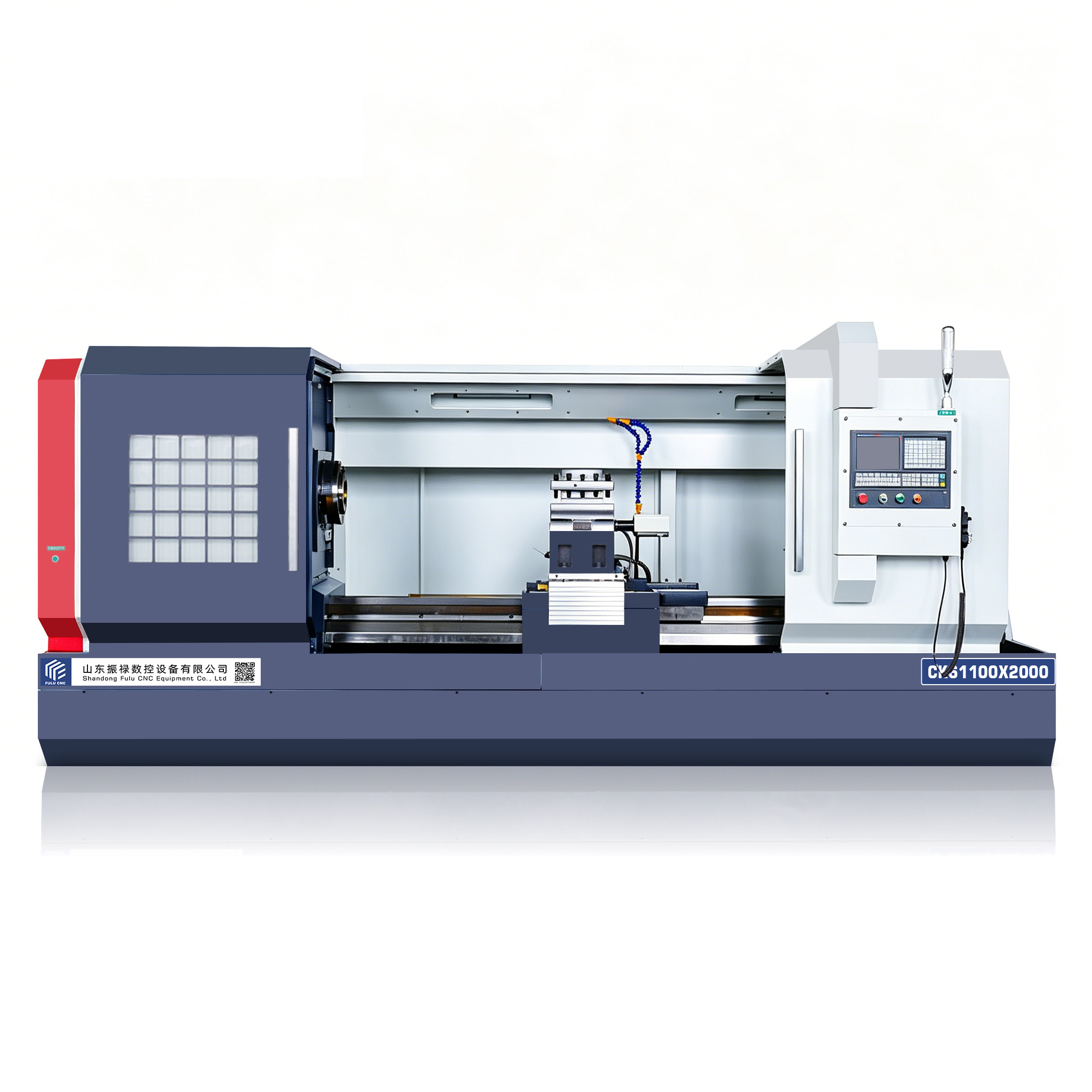

| Proyecto | CK61100 |
| Diámetro máximo de giro del cuerpo de la máquina | Φ1000 mm |
| Diámetro máximo de giro sobre la placa deslizante | Φ630～680 mm |
| Longitud máxima de mecanizado | 1000 / 1500 / 2000 / 3000 / 4000 / 5000 / 6000 mm |
| Agujero pasante del husillo | Φ105 mm (algunos modelos Φ130 mm) |
Características del producto
Estructura de cama plana, alta rigidez para corte pesado Cama plana de nivel integral, fundición de alta calidad, fuerte rigidez y gran capacidad de carga, adecuada para el torneado grueso y fino de piezas de gran diámetro, ejes largos y pesados, buena resistencia a la vibración y difícil de deformar.
Amigable para el operador, fácil de usar Diseño maduro, bajo costo de fabricación y mantenimiento, precio más barato que los tornos inclinados de la misma especificación, económico y práctico, recuperación rápida de la inversión.
Guías resistentes al desgaste, precisión estable Guías de hierro duro rectangular / Guías tratadas térmicamente de frecuencia media, resistentes al desgaste, buena retención de precisión; equipadas con tornillos de bola de precisión, posicionamiento preciso y alta repetibilidad.
| Proyecto | CK61100 |
| Diámetro máximo de giro del cuerpo | Φ1000 mm |
| Diámetro máximo de giro en la mesa | Φ630～680 mm |
| Longitud máxima de procesamiento | 1000 / 1500 / 2000 / 3000 / 4000 / 5000 / 6000 mm |
| Agujero pasante del husillo | Φ105 mm (algunos modelos Φ130 mm) |
| Extremo del husillo | C11 o A2-15 |
| Velocidad del husillo | 30～835 rpm (cuatro velocidades mecánicas) |
| Especificación del mandril | Φ630 mandril de cuatro garras (algunos modelos con mandril de cuatro garras de 800) |
| Portaherramientas | Portaherramientas eléctrico de cuatro estaciones |
| Tamaño de la barra de herramienta | 32×32 mm o 40×40 mm |
| Recorrido del eje X | 480～520 mm |
| Recorrido del eje Z | 1000～6000 mm (cambio de tipo aleatorio) |
| Velocidad de avance rápido X/Z | 4/6 m/min o 6/8 m/min |
| Diámetro del manguito del contrapunto | Φ100～160 mm |
| Recorrido del manguito del contrapunto | 250～300 mm |
| Cono del contrapunto | MT6 |
| Potencia del motor principal | 11～22 kW |
| Ancho del cuerpo | 600～755 mm |
| Precisión de posicionamiento | ≤0.02 mm |
| Precisión de repetición de posicionamiento | ≤0.01 mm |
| Peso de la máquina | 5～9 toneladas |
| Sistema CNC | GSK980, KND, FANUC, Siemens opcional |

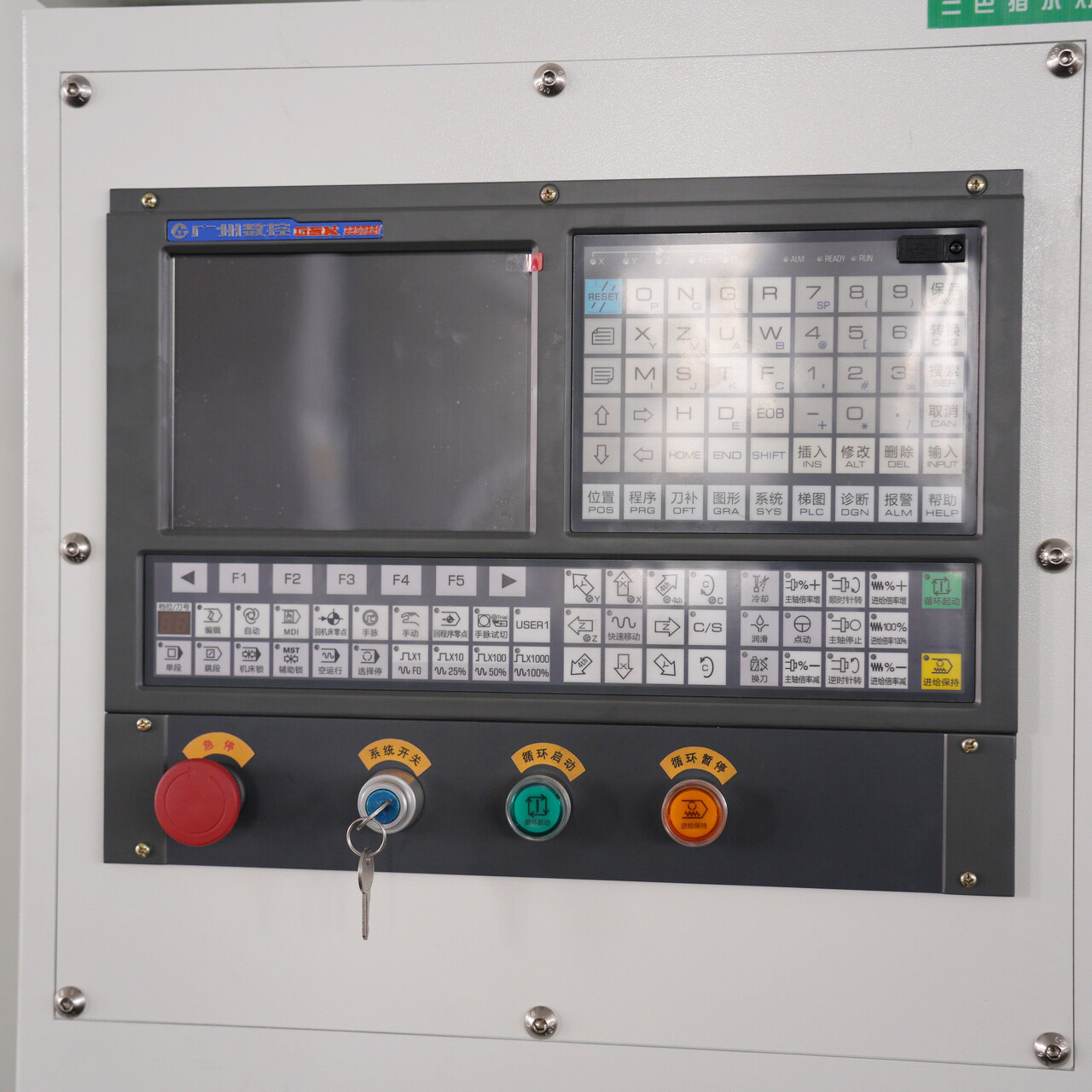

| Sistema GSK980 de Guoshu |

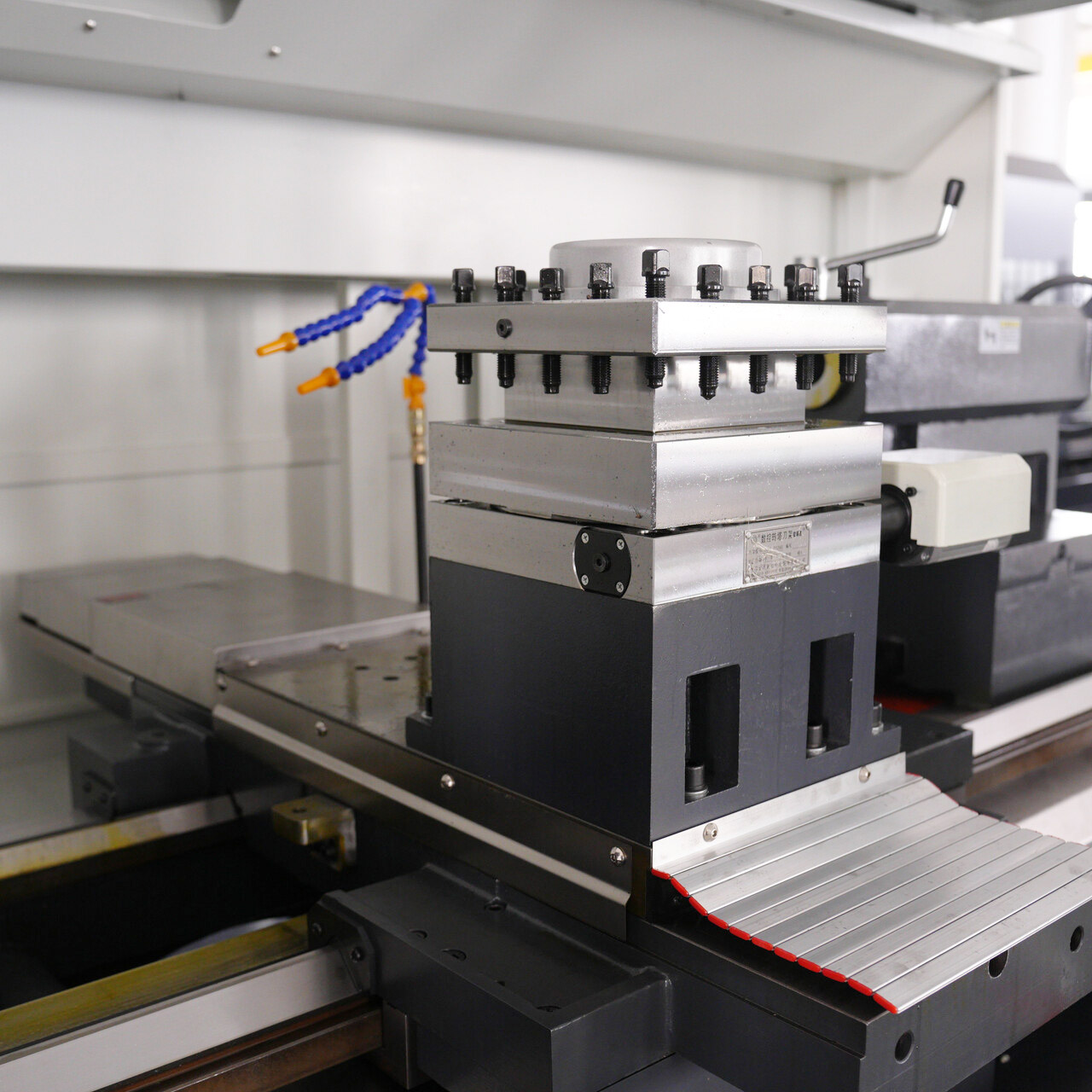

| Cabezal de herramienta eléctrico de cuatro estaciones |
| Mandril de cuatro garras manual |
| Contrapunto manual |

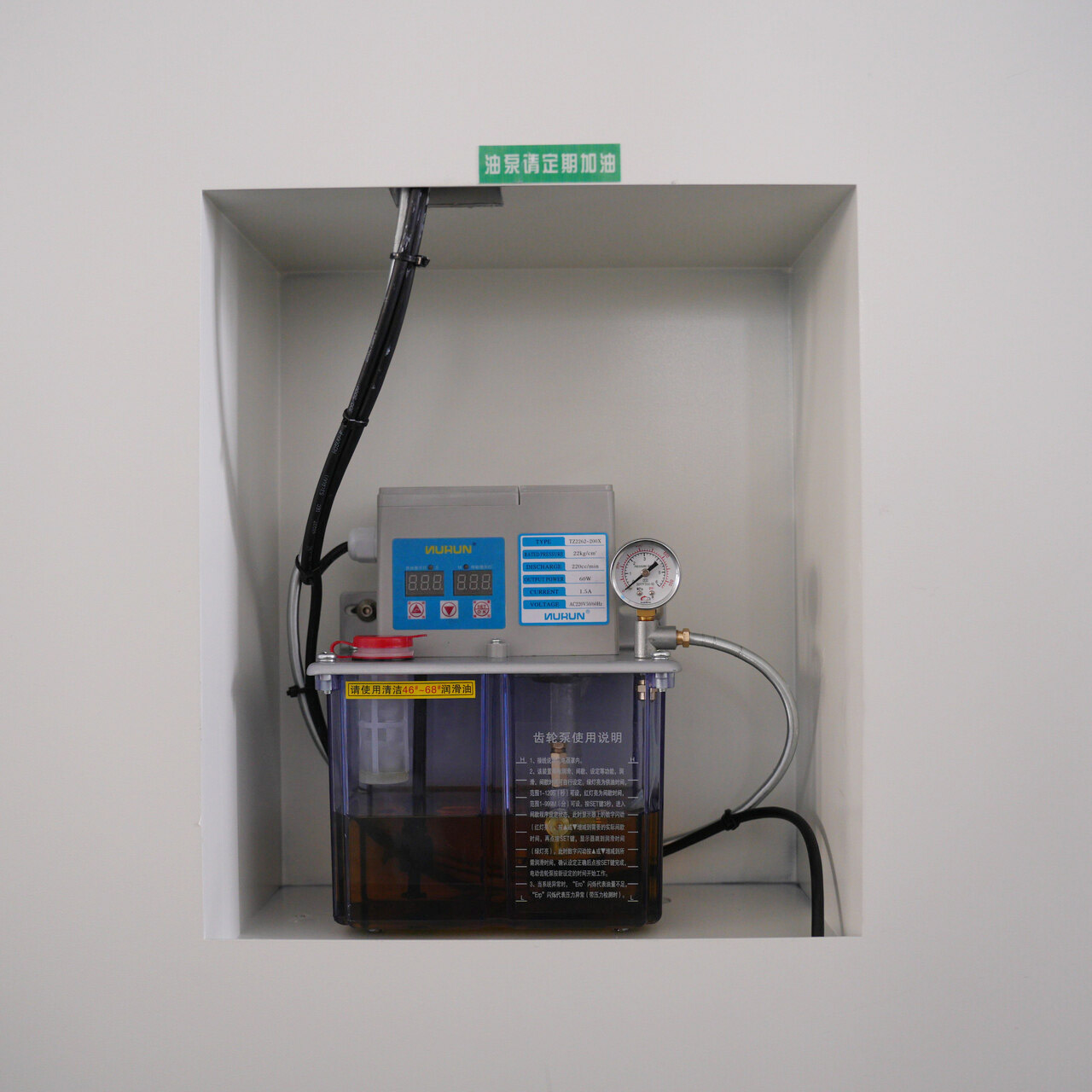

| Sistema de lubricación automática |
| Sistema de refrigeración |
| Lámpara de iluminación de trabajo |
| Cubierta de protección semi-cerrada |
| Nombre del accesorio |
| Mandril hidráulico de 6/8/10 pulgadas |
| Torreta eléctrica de 6/8 estaciones |
| Cabezal de cola hidráulico |
| Sistema de control GSK/Fanuc/Simens |
